Rozwiązania

Kontrola jakości i badania materiałów — dobór metody, normy i aparatury

Budujemy ścieżkę od cechy wyrobu i materiału przez właściwą metodę badania do przyrządu, przygotowania próbki i zapisu wyniku — bez obiecywania zgodności produktu na podstawie samej nazwy normy.

Porozmawiaj z doradcą technicznym Przeglądaj przyrządy dla tej branży

Siła i moment
Twardość i grubość
Powierzchnia, barwa i połysk
Lepkość, wilgotność i masa

Podstawy doboru:

ISO 6508-1
ISO 6892-1
ISO 21920-2
ISO 2360

N / Nm: siła i moment
HV / HRC: twardość
µm / Ra: powłoka i chropowatość
ΔE / GU: barwa i połysk

Kontrola jakości i badania materiałów — dobór metody, normy i aparatury

Punkty pomiarowe

Co i gdzie mierzysz w tej branży

Nie istnieje jedna uniwersalna norma kontroli jakości. Dobór zaczyna się od materiału, geometrii próbki, cechy funkcjonalnej, tolerancji i normy wyrobu, a dopiero potem od aparatury.

Siła, rozciąganie i ściskanie

NkN

Siłomierz, uchwyt i stanowisko muszą tworzyć powtarzalny układ.

Prędkość, geometria próbki, osiowość i uchwyty wynikają z metody oraz materiału.

Moment montażowy

Kontrola narzędzia i połączenia wymaga rozdzielenia momentu szczytowego od przebiegu procesu.

Zakres, kierunek, częstotliwość próbkowania i sposób mocowania zależą od zadania montażowego.

Twardość materiału

HRCHVHBW

Metoda zależy od materiału, grubości i przygotowania powierzchni.

Wyników z różnych skal nie należy bezwarunkowo przeliczać ani porównywać bez znajomości materiału.

Grubość, powłoka i chropowatość

µmmmRa / Rz

Technologia pomiaru zależy od podłoża, powłoki i dostępu do powierzchni.

Profilometr, miernik powłok i ultradźwiękowy miernik grubości odpowiadają na różne pytania.

Barwa i połysk

CIELABΔEGU

Geometria optyczna, źródło światła i warunki obserwacji muszą być spójne.

Kabina świetlna wspiera ocenę wizualną, a miernik koloru lub połysku dostarcza wynik liczbowy.

Lepkość, wilgotność i masa

mPa·s%g

Parametry procesu wymagają kontroli temperatury i przygotowania próbki.

Pomiar staje się użyteczny dopiero po powiązaniu z recepturą, tolerancją lub normą wyrobu.

Prawo, normy i wytyczne

Podstawy doboru i zakres zastosowania

Norma metodyczna opisuje sposób badania, a norma wyrobu określa, czy dana cecha i próg mają znaczenie dla konkretnego produktu. Deklaracja zgodności zawsze wymaga dowodów dla konkretnego modelu i procesu.

ISO 6508-1Twardość Rockwella metali

Norma technicznamiędzynarodowawydanie: 2023

Metoda określa skalę, wgłębnik, obciążenia i weryfikację maszyny.

Właściwą skalę dobiera się do materiału i grubości próbki.

Deklaracja zgodności konkretnego modelu wymaga dokumentu producenta.

Źródło pierwotneZweryfikowano: 29.08.2026

ISO 6892-1Próba rozciągania metali w temperaturze pokojowej

Norma technicznamiędzynarodowawydanie: 2019

Maszyna, ekstensometr i sterowanie prędkością muszą odpowiadać metodzie.

Sama zdolność pomiaru siły nie oznacza zgodności całego stanowiska z normą.

Deklaracja zgodności konkretnego modelu wymaga dokumentu producenta.

Źródło pierwotneZweryfikowano: 29.08.2026

ISO 21920-2Struktura geometryczna powierzchni — terminologia profilu

Norma technicznamiędzynarodowawydanie: 2021

Parametry i filtracja muszą być podane razem z wynikiem.

Nie należy redukować oceny powierzchni do pojedynczego Ra bez wymagań rysunku lub specyfikacji.

Źródło pierwotneZweryfikowano: 29.08.2026

ISO 2360Nieniszczący pomiar grubości suchych powłok niemagnetycznych

Norma technicznamiędzynarodowawydanie: 2017

Metoda prądów wirowych zależy od podłoża i geometrii.

Przed pomiarem potrzebna jest właściwa konfiguracja i kontrola na wzorcach.

Deklaracja zgodności konkretnego modelu wymaga dokumentu producenta.

Źródło pierwotneZweryfikowano: 29.08.2026

ISO/CIE 11664-4Pomiar barwy według przestrzeni CIELAB

Norma technicznamiędzynarodowawydanie: 2019

Warunki pomiaru i obserwatora muszą być częścią specyfikacji.

Wartość ΔE bez geometrii, iluminantu i tolerancji nie stanowi kompletnego kryterium odbioru.

Źródło pierwotneZweryfikowano: 29.08.2026

2023/988Ogólne bezpieczeństwo produktów

Wymóg prawnyUE

Producent ocenia ryzyko i utrzymuje dokumentację odpowiednią dla produktu.

Akt nie narzuca jednej aparatury badawczej wszystkim wyrobom; metoda wynika z ryzyka i właściwych przepisów sektorowych.

Granica komunikatu: Nie przedstawiać pojedynczej normy metodycznej jako uniwersalnego obowiązku dla każdego produktu.

Źródło pierwotneZweryfikowano: 29.08.2026

Dobrane przyrządy

Przyrządy dobrane do tej branży

PCE Instruments
Stanowisko do prób siłowych PCE LTS-20, zakres do 1000 N
SKU: LTS-20
Na zamówienie
2469,00 zł netto3036,87 zł brutto
PCE Instruments

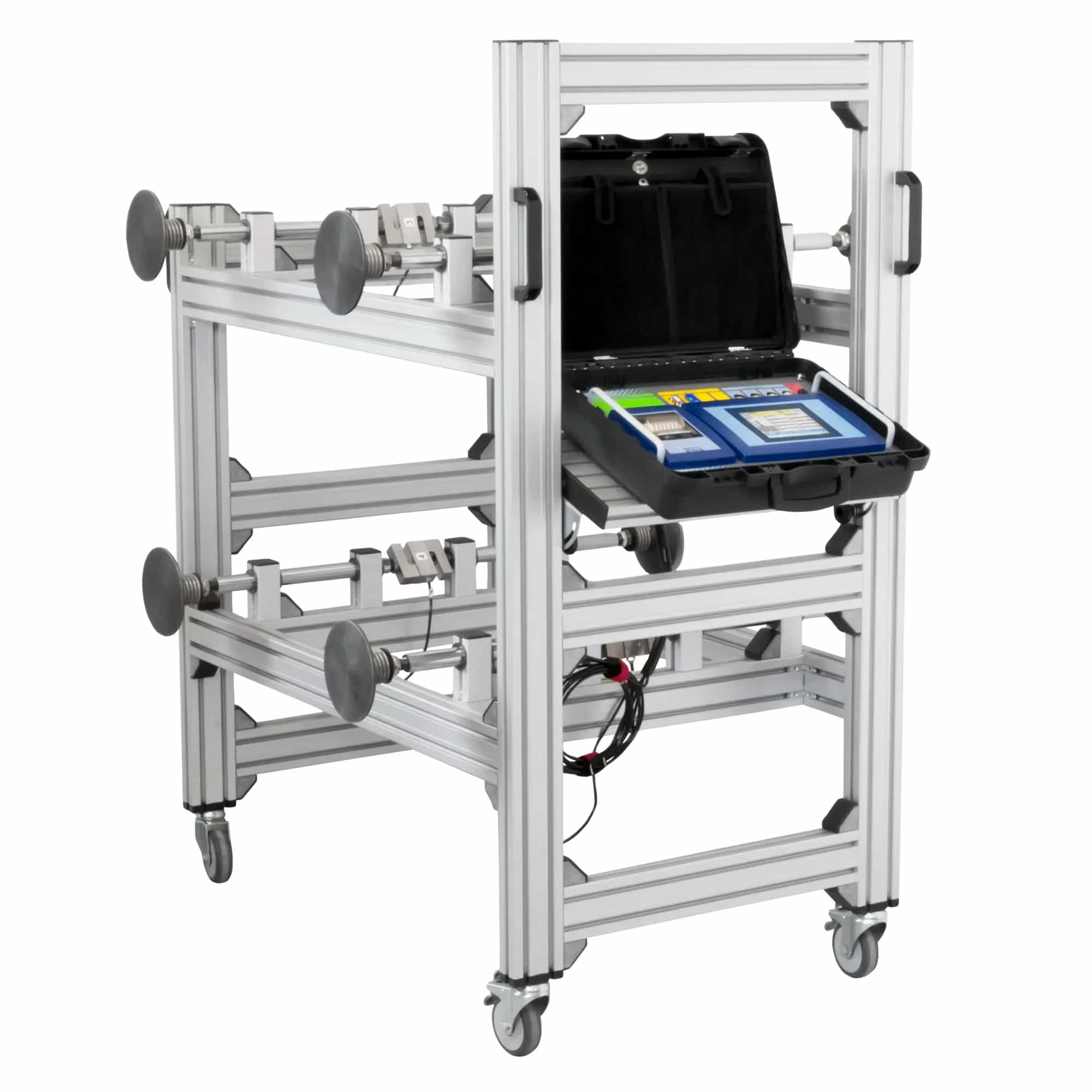

Tester siły zacisku PCE-4PCFM, do 30 000 N
SKU: PCE-4PCFM
Na zamówienie
47 704,00 zł netto58 675,92 zł brutto
PCE Instruments

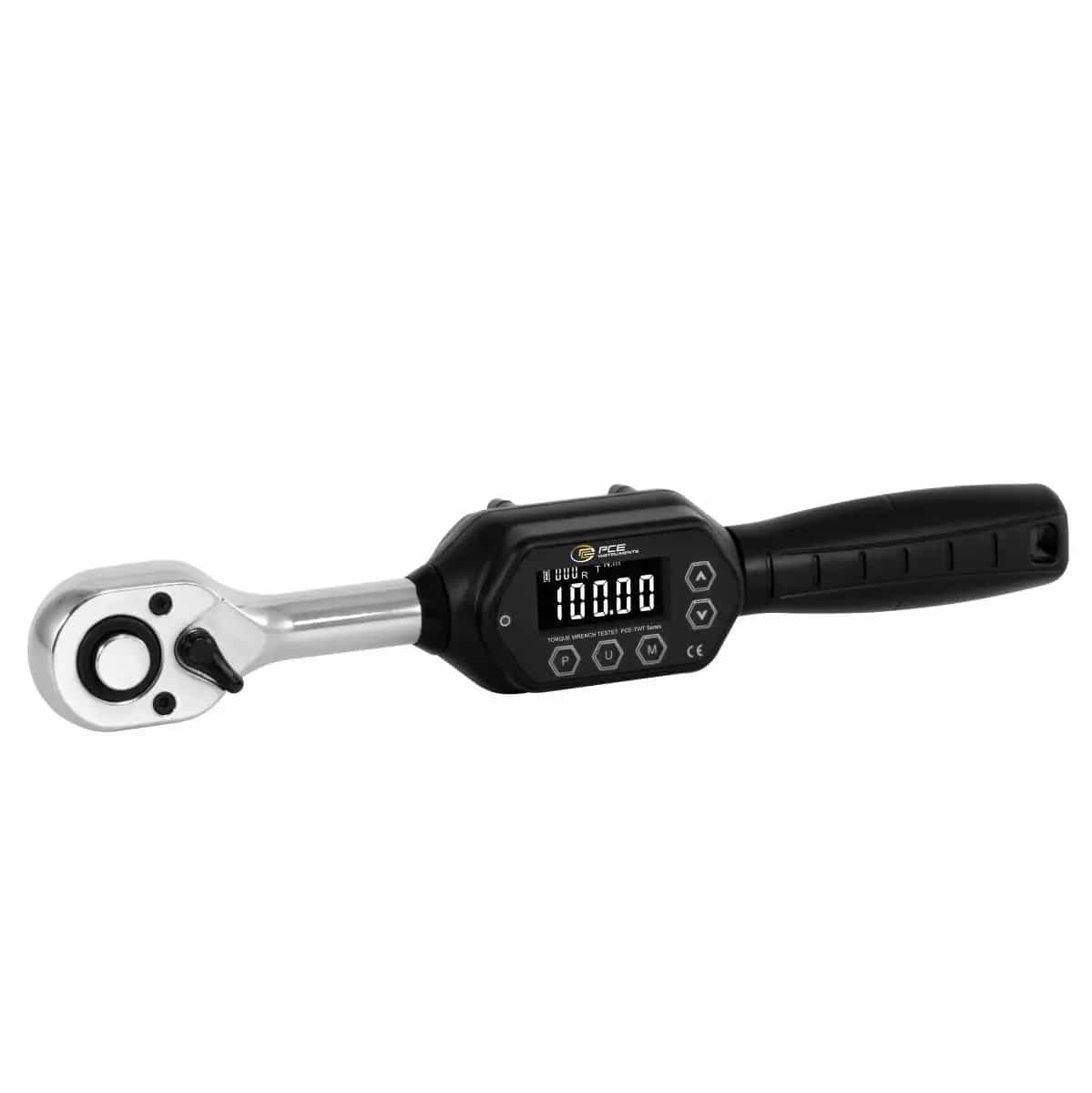

Miernik momentu PCE-TWT 100N, 3 ... 100 Nm
SKU: PCE-TWT 100N
Na zamówienie
415,00 zł netto510,45 zł brutto
PCE Instruments
Miernik momentu PCE-CTT 10, zakres do 10 Nm
SKU: PCE-CTT 10
Na zamówienie
8295,00 zł netto10 202,85 zł brutto
PCE Instruments
Twardościomierz PCE-2000N, 170 ... 960 HLD
SKU: PCE-2000N
Na zamówienie
4026,00 zł netto4951,98 zł brutto
PCE Instruments

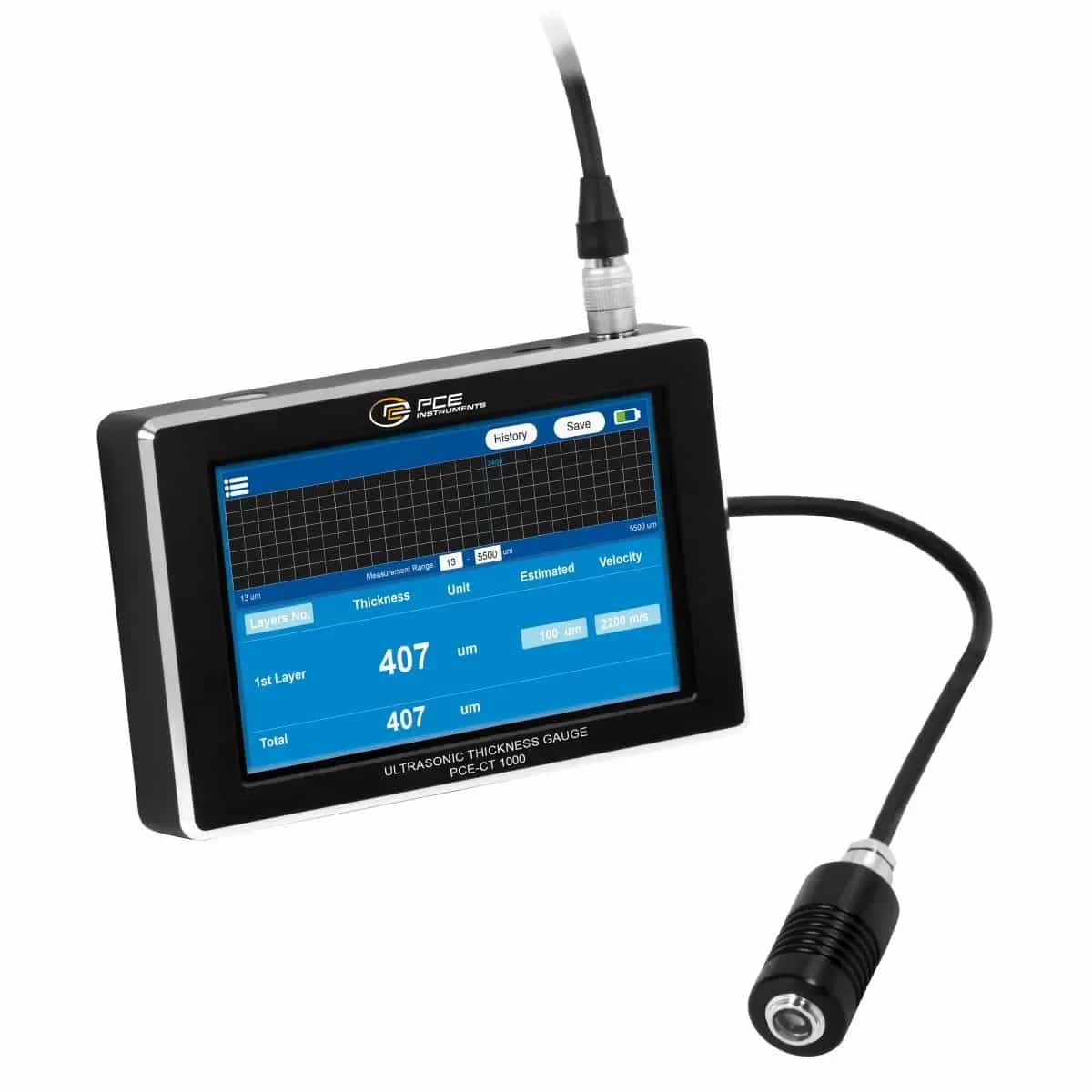

Miernik grubości PCE-CT 1000, 13 ... 5500 µm
SKU: PCE-CT 1000
Na zamówienie
7678,00 zł netto9443,94 zł brutto
PCE Instruments

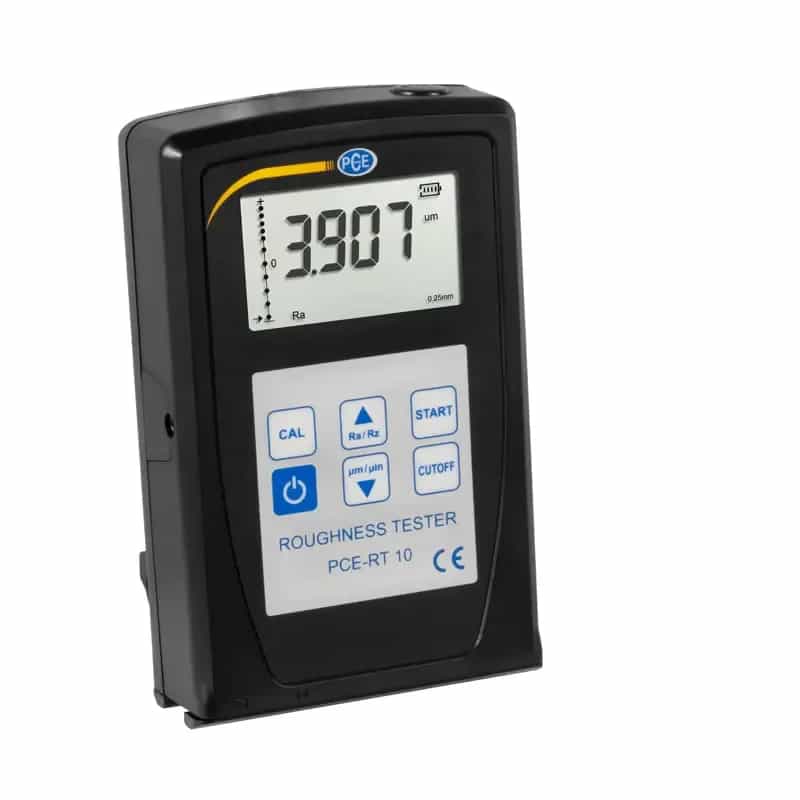

Chropowatościomierz PCE-RT 10, Ra i Rz
SKU: PCE-RT 10
Na zamówienie
5490,00 zł netto6752,70 zł brutto
PCE Instruments
Kolorymetr PCE-CSM 1, otwór Ø 4 mm, wzorzec D65
SKU: PCE-CSM 1
Na zamówienie
6183,00 zł netto7605,09 zł brutto

Zobacz wszystkie w tej kategorii

Polecane kategorie

Siłomierze

Kontrola siły nacisku, zrywania, wciskania i odrywania.

Stanowiska do pomiaru siły

Powtarzalny ruch, osiowość i prędkość badania.

Mierniki momentu

Kontrola narzędzi oraz połączeń montażowych.

Twardościomierze

Dobór metody do metalu, tworzywa, gumy i geometrii próbki.

Mierniki grubości

Ścianka, materiał i powłoka z doborem właściwej technologii.

Profilometry

Chropowatość i profil powierzchni zgodnie z wymaganiami rysunku.

Mierniki koloru i połysku

Obiektywizacja różnic wizualnych i tolerancji odbiorczych.

Wiskozymetry

Kontrola lepkości z uwzględnieniem temperatury i metody.

Wagi precyzyjne

Masa próbki, dozowanie i kontrola procesu.

ISO/IEC 17025

Akredytowane wzorcowanie PCA do domówienia

Zakres wzorcowania dobiera się do wielkości, tolerancji procesu i metody. Świadectwo przyrządu nie potwierdza zgodności całej maszyny badawczej, uchwytów ani procedury.

siła
moment
masa
temperatura procesu

Sprawdź wzorcowanie

Wzór akredytowanego świadectwa wzorcowania PCA (ISO/IEC 17025) — Przykładowe świadectwo PCA (ISO/IEC 17025)

FAQ

Najczęstsze pytania

Czy przyrząd zgodny z normą potwierdza zgodność naszego wyrobu?

Nie. Potrzebne są właściwa metoda, przygotowanie próbki, zweryfikowany przyrząd, kompetentny operator, wynik z niepewnością oraz kryterium z normy wyrobu lub specyfikacji.

Jak wybrać twardościomierz?

Podaj materiał, orientacyjną twardość, grubość, geometrię, dostęp do powierzchni i wymaganą skalę. Metoda Rockwella, Vickersa, Brinella czy odbiciowa nie są zamienne w każdej sytuacji.

Czy jeden miernik zmierzy grubość ścianki i powłoki?

Zwykle są to inne technologie. Ultradźwięki służą m.in. do grubości materiału, a indukcja magnetyczna lub prądy wirowe do powłok na określonym podłożu.

Co trzeba podać do doboru stanowiska siłowego?

Maksymalną siłę, kierunek, skok, prędkość, geometrię próbki, sposób mocowania, oczekiwany wykres i normę lub procedurę badania.

Czy każda waga wymaga legalizacji?

Nie. Obowiązek dotyczy określonych zastosowań prawnie kontrolowanych. Do kontroli procesu może być potrzebne wzorcowanie i procedura wewnętrzna, ale nie automatycznie legalizacja.

Powiązane branże

Zobacz też pokrewne branże

Rozwiązania, które często łączą się z Twoim obszarem — ten sam sprzęt i ta sama dokumentacja pomiarowa.

Przemysł i utrzymanie ruchu

Maszyny, przepływy, sprężone powietrze i automatyka procesowa.

Laboratoria

Chemia wody, masa, lepkość, wzorce i badania materiałów.

Przemysł drzewny i suszarnie

Wilgotność, klimat suszarni, przepływ, pył i biopaliwa.

Nie wiesz, co wybrać? Dobierzemy przyrząd pod Twoje wymaganie

Zmapujemy cechę wyrobu, materiał, metodę i kryterium odbioru, a dopiero potem dobierzemy przyrząd, uchwyty i wzorcowanie.

Porozmawiaj z doradcą technicznym Przeglądaj przyrządy +48 22 266 22 62

Opisujesz, co i pod jaką normę mierzysz
Dobieramy przyrząd, zakres i świadectwo — z uzasadnieniem
Dostajesz komplet gotowy do pracy i audytu
