Miernik momentu PCE-CTT 10, zakres do 10 Nm

Zakrętka butelki musi dać się otworzyć, a jednocześnie utrzymać szczelność — PCE-CTT 10 mierzy moment jej dokręcania i odkręcania do 10 Nm. Stanowisko przyjmuje próbki o średnicy 20 ... 200 mm i masie do 5 kg, mocowane gumowanymi trzpieniami bez użycia narzędzi. Pomiar prowadzony jest w obu kierunkach obrotu, z rozdzielczością 0,005 Nm i dokładnością 0,3 % zakresu pomiarowego. Wyniki pokazuje graficzny wyświetlacz, pamięć wewnętrzna mieści do 100 odczytów, a zintegrowana drukarka pozwala wydać protokół od razu przy linii.

Złącze USB i dołączone oprogramowanie przenoszą serie pomiarowe do komputera, gdzie łatwiej zestawić kolejne partie. Wynik można pokazać w jednostkach Nm, kgFcm albo lbFin. Urządzenie waży około 9 kg, zajmuje 280 x 210 x 200 mm i pracuje przy zasilaniu 230 V, w warunkach 5 ... 45 °C oraz 35 ... 65 % wilgotności względnej. Moment dokręcenia zakrętki jest kompromisem między dwoma błędami. Zbyt mocne zamknięcie sprawia, że opakowania nie otworzy część odbiorców, a uszczelka odkształca się trwale; zbyt słabe przepuszcza gaz i wilgoć, więc produkt traci trwałość, zanim minie deklarowany termin.

Stanowisko opisuje obie strony tego kompromisu, bo rejestruje moment przy zakręcaniu oraz przy otwieraniu. Przygotowanie próbki zajmuje chwilę: butelkę albo słoik stawia się na stole obrotowym i zaciska gumowanymi trzpieniami, bez klucza i bez narzędzi. Gumowana powierzchnia trzyma opakowanie, a przy tym nie rysuje etykiety ani nie odkształca ścianki — przy cienkościennych butelkach ma to znaczenie, bo zdeformowany korpus zmienia moment potrzebny do otwarcia. Ocena serii jest sensowniejsza niż ocena pojedynczej sztuki.

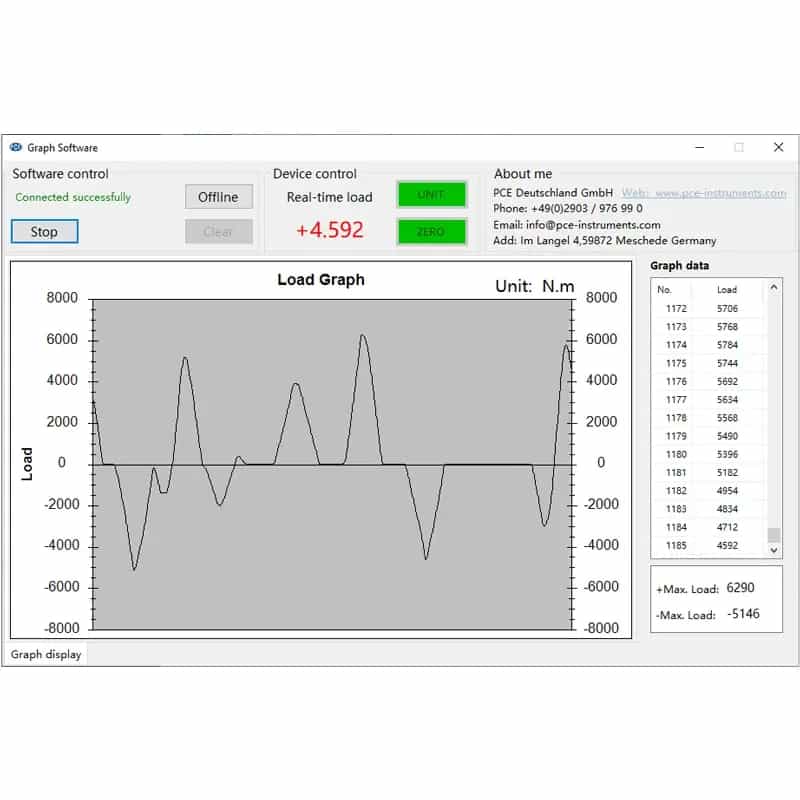

Pamięć mieści do 100 odczytów, więc próbę z jednej zmiany albo z jednej partii zapisuje się w całości, a wbudowana drukarka wystawia protokół przy linii, bez chodzenia do biura. Gdy wyniki mają trafić do zestawienia albo do systemu jakości, złącze USB i dołączone oprogramowanie przenoszą je do komputera w postaci tabeli oraz wykresu. Warunki pracy producent określa na 5 ... 45 °C przy wilgotności 35 ... 65 %, czyli typowe otoczenie laboratorium kontroli, a nie strefy mokrej tuż przy myjce butelek. Masa około 9 kg oraz zasilanie sieciowe przesądzają, że przyrząd ustawia się w jednym miejscu i nie przenosi między liniami.
