System pomiarowy Onset HOBO

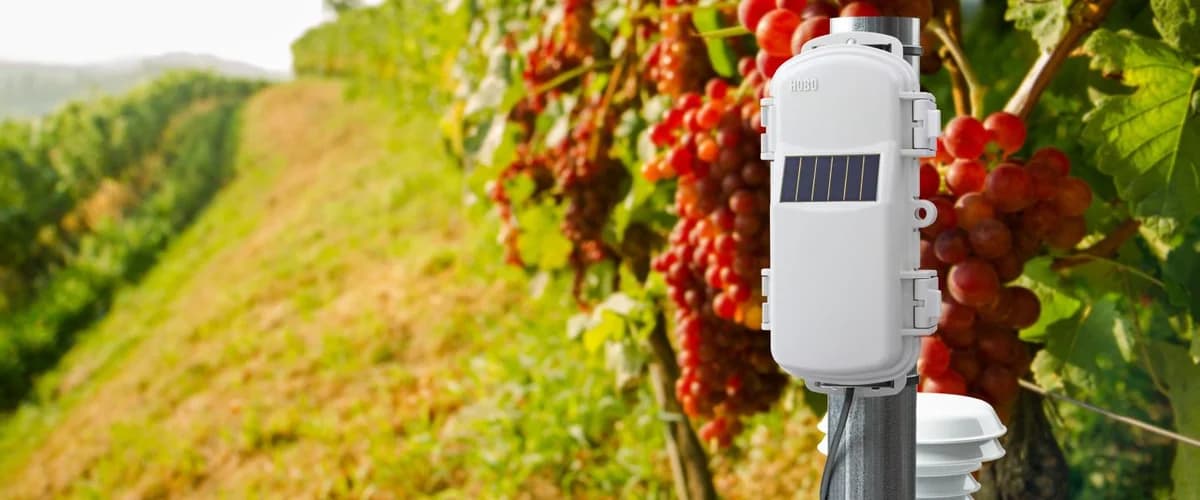

Onset HOBOHOBOnet to bezprzewodowa, samonaprawialna sieć czujników (mesh) marki Onset HOBO do zdalnego monitoringu warunków środowiskowych na otwartym terenie — w polu, sadzie, na poletkach badawczych i przy instalacjach fotowoltaicznych. Sercem systemu jest stacja monitorująca HOBO RX3004 z łącznością komórkową 4G/LTE, która zbiera dane z rozproszonych czujników i wysyła je do chmury HOBOlink. Czujniki zasilane są bateriami AA wspomaganymi panelem solarnym i dołączają do sieci jednym przyciskiem — bez okablowania między punktami pomiarowymi.
Oprogramowanie

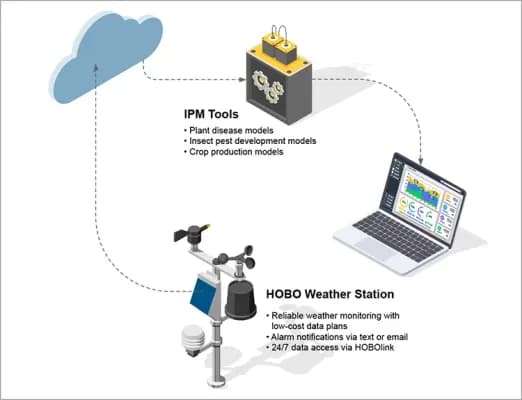

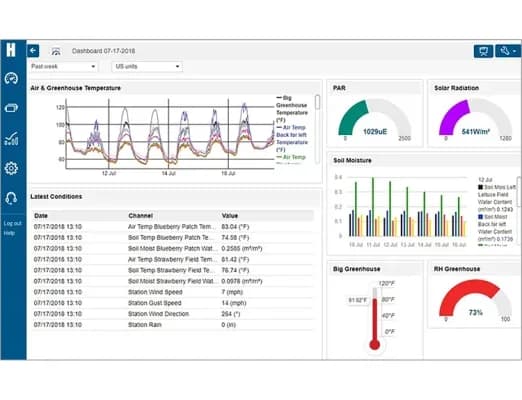

Całość zbiega się w chmurze HOBOlink — webowej platformie, do której stacja RX3004 wysyła dane w regularnych interwałach. Platforma jest obecnie rebrandowana jako LI-COR Cloud i obejmuje zarówno urządzenia RX (stacjonarne, IoT), jak i serię MX (Bluetooth, przez aplikację HOBOconnect). Dostęp przez przeglądarkę, bez instalacji oprogramowania.
Podgląd warunków w czasie zbliżonym do rzeczywistego, wykresy i wizualizacja danych historycznych oraz konfigurowalne dashboardy (kreator dashboardów z biblioteką widgetów). Dane wielu czujników na jednym ekranie.
Konfiguracja progów alarmowych dla wybranych czujników z powiadomieniami e-mail oraz SMS po przekroczeniu wartości — np. ostrzeżenie o przymrozku, przesuszeniu gleby czy gwałtownym wietrze.
Zdalna konfiguracja czujników, interwałów logowania i transmisji oraz parametrów stacji — bez wizyty w terenie. Zmiany wprowadzasz z poziomu przeglądarki.
Eksport danych dla wybranego zakresu dat i czujników, automatyczne harmonogramowane dostarczanie raportów (e-mail / FTP) oraz funkcja mapy — widok sieci HOBOnet i ścieżek bezprzewodowych z lotu ptaka. Bezpieczne przechowywanie danych w chmurze (do 10 lat dla danych RX).
Jak działa
HOBOnet rozwiązuje problem, którego nie udźwignie pojedynczy rejestrator: pomiar wielu wielkości w wielu punktach rozrzuconych po dużym, otwartym terenie. Zamiast ciągnąć kable albo obchodzić poletka z miernikiem, rozstawiasz bezprzewodowe czujniki tam, gdzie ich potrzebujesz, a dane same trafiają do jednej stacji i do chmury.
Sieć jest typu mesh i sama się naprawia (self-healing): odczyty „przeskakują” od czujnika do czujnika — do pięciu przeskoków — aż dotrą do managera w stacji. Jeśli jeden węzeł wypadnie, sieć automatycznie wyznacza nową trasę. Pojedyncze łącze sięga ok. 450–610 m w linii widzenia (zależnie od wysokości montażu), a gdy na drodze stoi przeszkoda lub trzeba wydłużyć zasięg, dokładasz solarny wzmacniacz (repeater). Jedna stacja RX3000/RX3004 obsłuży do 50 bezprzewodowych czujników.
Czujniki nie wymagają obsługi w terenie: zasilają je akumulatory AA NiMH wspomagane wbudowanym panelem solarnym, mają własną pamięć (dane nie przepadają, gdy łącze chwilowo zniknie) i dołączają do sieci jednym przyciskiem. Pracują w paśmie 868 MHz (wersja europejska) zgodnym ze standardem IEEE 802.15.4.

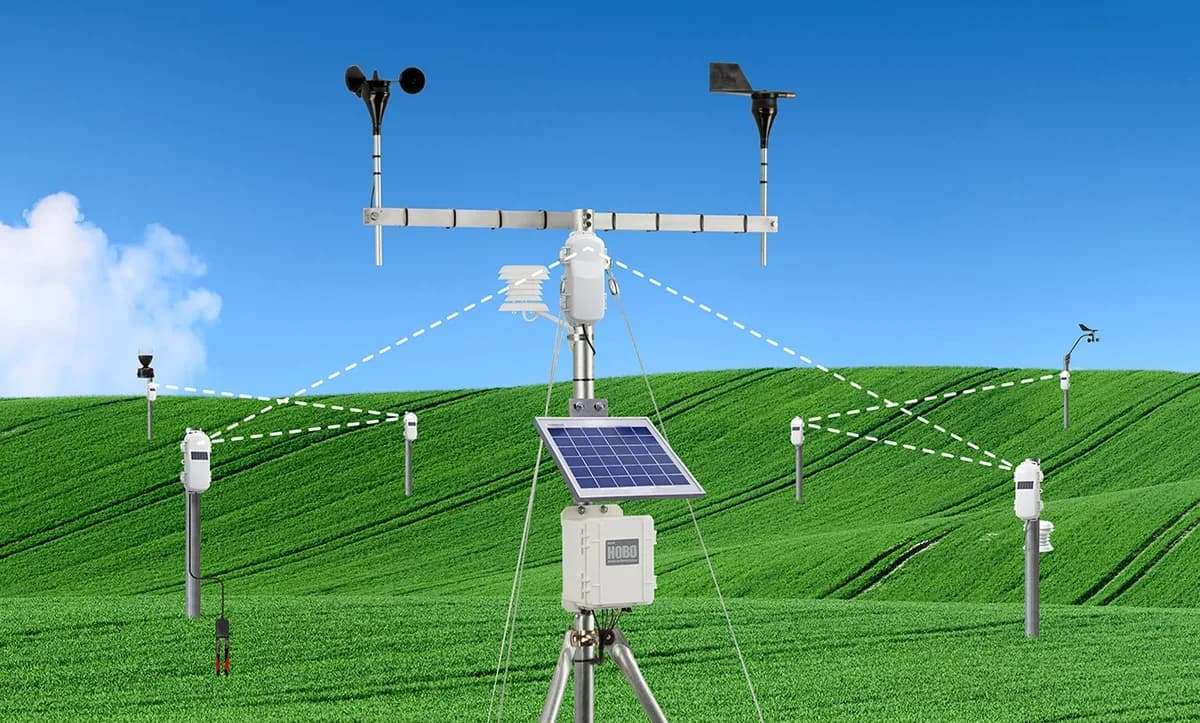

HOBOnet to system odrębny od rejestratorów ThermaData czy Testo — nie służy do nadzoru chłodni i lodówek, lecz do pomiarów agronomicznych, glebowych i meteorologicznych w terenie. Łączy w jednym ekosystemie czujniki gleby, meteo (wiatr, opady), promieniowania słonecznego i PAR oraz temperatury i wilgotności, a wszystko zbiega się w chmurze HOBOlink (obecnie rebrandowanej jako LI-COR Cloud).
Centralna stacja HOBO RX3004 z modułem HOBOnet Manager pełni rolę bramki: odbiera odczyty z bezprzewodowych czujników oraz z maks. 10 czujników przewodowych podłączonych bezpośrednio do stacji.
Każdy czujnik (mote) komunikuje się radiowo w paśmie 868 MHz. Dane przeskakują od czujnika do czujnika (do 5 przeskoków), a sieć sama wybiera trasę i naprawia się, gdy któryś węzeł zniknie. W razie przeszkód zasięg wydłuża repeater.
Stacja RX3004 wysyła zebrane pomiary w regularnych interwałach przez sieć komórkową 4G/LTE do chmury HOBOlink. Czujniki mają pamięć wewnętrzną, więc chwilowy brak łączności nie tworzy luk w historii.
W przeglądarce masz bieżące warunki, wykresy historyczne, konfigurowalne dashboardy i widok mapy sieci. Po przekroczeniu progu HOBOlink wysyła alarm e-mail lub SMS. Dane eksportujesz dla wybranego zakresu dat i czujników.
Komponenty systemu
Sieć HOBOnet budujesz z trzech warstw: stacji z managerem (mózg i bramka), opcjonalnych wzmacniaczy zasięgu oraz bezprzewodowych czujników dobranych do tego, co mierzysz. Poniżej stacja, manager i po jednym przedstawicielu każdej rodziny czujników — pełna oferta obejmuje ponad 20 wariantów (gleba na różnych głębokościach, sondy temperatury z kablem 0,3 / 1,8 m, warianty solarne i bez panelu, różne długości kabli), które dobierzemy do projektu.

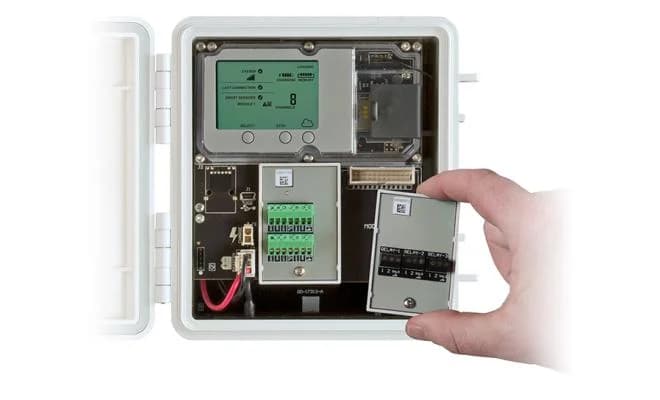

Centralna stacja i bramka systemu z łącznością komórkową 4G/LTE. Ma 10 wejść na inteligentne czujniki przewodowe (do 15 kanałów danych), wyświetlacz LCD do konfiguracji i podglądu statusu oraz wodoszczelną obudowę do montażu w terenie. Wysyła dane do chmury HOBOlink w regularnych interwałach. Wymaga modułu HOBOnet Manager do obsługi sieci bezprzewodowej oraz planu danych/karty SIM i zasilania (zasilacz AC lub panel solarny).
Moduł montowany w stacji RX3004, który tworzy i zarządza bezprzewodową siecią HOBOnet — odbiera dane z czujników (motes) i przekazuje je do stacji, a stąd do chmury. To on zarządza siecią mesh. Pasmo 866,5 MHz (Europa), standard IEEE 802.15.4 (modulacja OQPSK, do 250 kbps), samonaprawialna topologia mesh, do 50 czujników na stację, zasięg 450–600 m w linii widzenia, do 5 przeskoków. Klasa IP67/NEMA 6.
Bezprzewodowy wzmacniacz/repeater wydłużający zasięg sieci i pozwalający omijać przeszkody terenowe między czujnikami a stacją. Wersja z panelem słonecznym; dostępny też wariant bez panelu (RXW-RPTR-B-868). Pracuje w tej samej sieci mesh 868 MHz, zasięg 450–600 m, wspiera do 5 przeskoków.

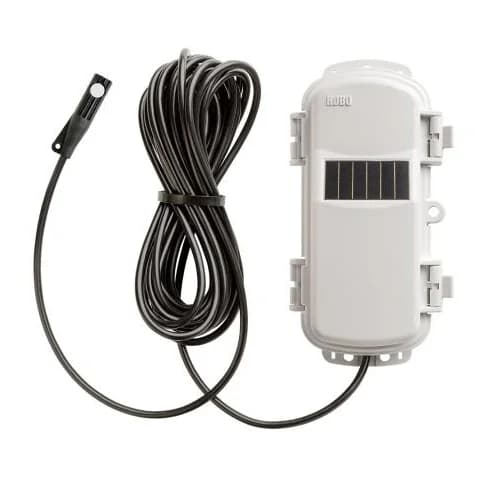

Przedstawiciel rodziny temperatura/wilgotność. Mierzy temperaturę powietrza i wilgotność względną na otwartym terenie. Kabel 2 m, zasilanie solarne wspomagane akumulatorami AA. Dostępny też wariant bez panelu solarnego (RXW-THC-B-868).

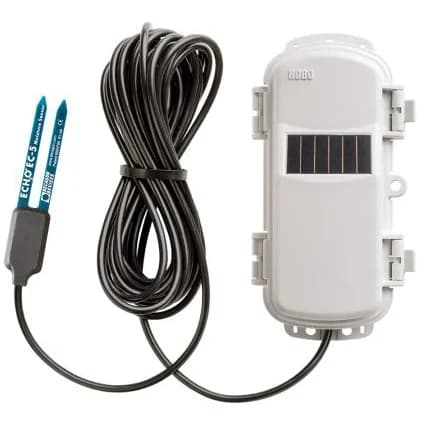

Przedstawiciel rodziny glebowej. Sonda wielosegmentowa (GroPoint TDT5): wariant 90 cm mierzy wilgotność w 6 strefach i temperaturę na 9 głębokościach. Rodzina obejmuje też sondy 45 cm (GP3A) i 60 cm (GP4A), czujnik EC-5 (RXW-SMC-868) oraz sondy T11/T12 — przy czym T12 mierzy dodatkowo przewodność elektryczną gleby (EC).
Przedstawiciel rodziny meteo. Mierzy prędkość i kierunek wiatru — rejestruje średnią prędkość, najwyższy 3-sekundowy poryw oraz średni kierunek. Do pomiaru opadów rodzina obejmuje deszczomierz korytkowy (RXW-RGF-868, 0,2 mm/przechył). Dostępny też wariant ultradźwiękowy bez ruchomych części (RXW-WCG-868).

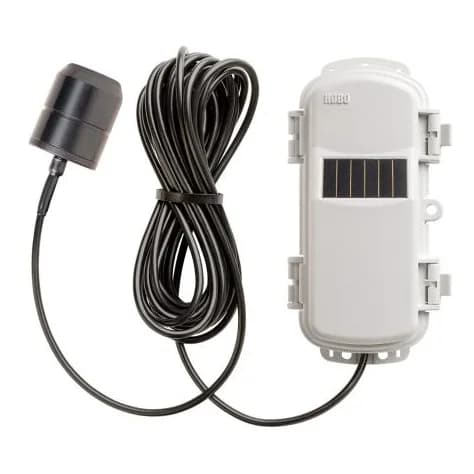

Przedstawiciel rodziny czujników promieniowania — pyranometr krzemowy do pomiaru natężenia promieniowania słonecznego, kluczowy dla agro-meteo i monitoringu uzysku instalacji fotowoltaicznych. Rodzina obejmuje też czujnik PAR (promieniowanie fotosyntetycznie aktywne, RXW-LIA-868) oraz czujnik wilgotności liści (RXW-LWA-868).
Rozszerzenia, które włączają sygnały zewnętrzne do sieci HOBOnet: moduł analogowy do podłączenia czujników firm trzecich (RXW-ANA-868) oraz liczniki impulsów — elektronicznych (RXW-UCC-868) i mechanicznych do styków bezpotencjałowych (RXW-UCD-868). Dzięki nim sieć integruje również istniejące czujniki i przepływomierze.
Czujniki i stację HOBOnet możemy dostarczyć ze świadectwem wzorcowania. Jeśli Twój projekt badawczy lub procedura wymaga dokumentu akredytowanego, świadectwo wzorcowania z akredytacją domawiasz osobno przy zamówieniu — zakres i szczegóły znajdziesz na stronie /wzorcowanie.
