Chropowatościomierz PCE-RT 10, Ra i Rz

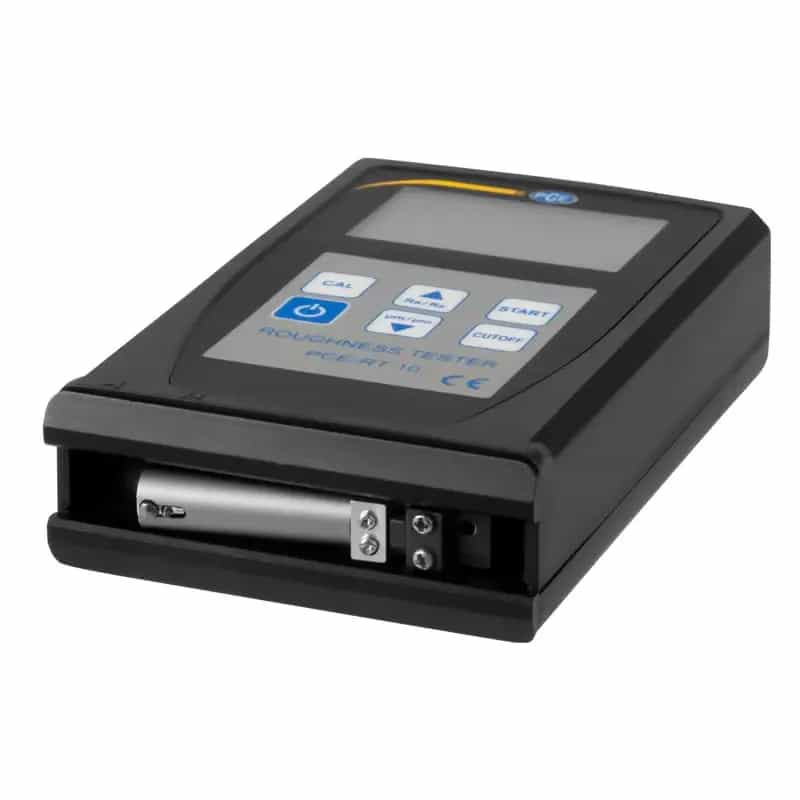

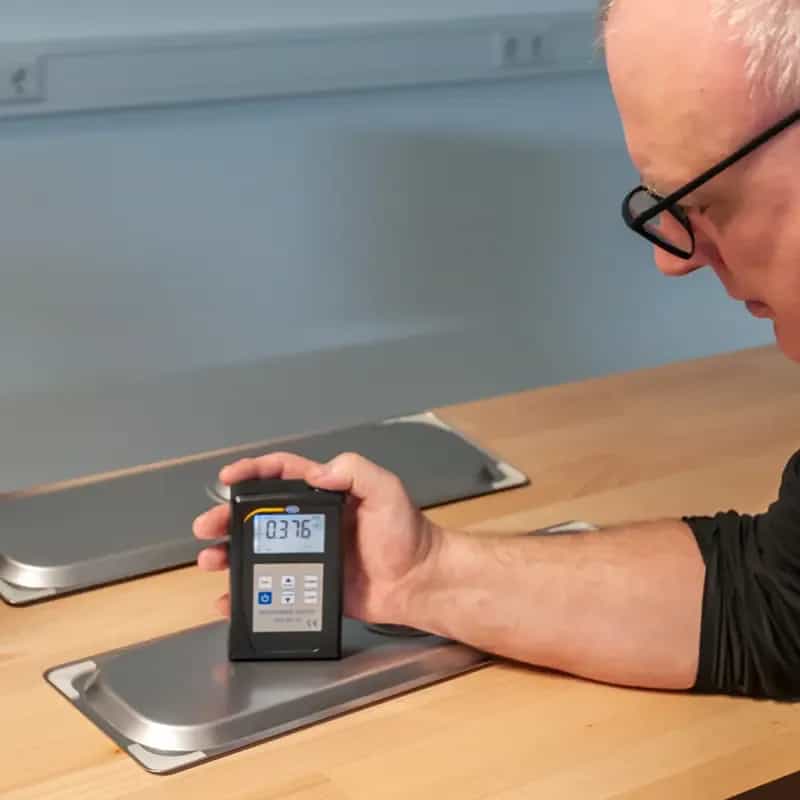

Dwie wartości wystarczą, żeby rozstrzygnąć spór o jakość powierzchni po obróbce: średnie odchylenie profilu Ra oraz wysokość nierówności Rz. PCE-RT 10 mierzy je w przedziałach 0,05~10,00 µm i 0,1~50,0 µm, przykładany wprost do detalu, bez statywu. Diamentowa końcówka o promieniu 10 µm i kącie 90º przejeżdża po powierzchni z naciskiem 16 mN, a przemieszczenie zamieniane jest na wynik metodą indukcyjną. Odcinek elementarny wybiera się spośród 0,25 mm, 0,8 mm i 2,5 mm, zależnie od tego, jak grube są ślady obróbki; maksymalna droga przejazdu wynosi 12,5 mm. Dokładność sięga ±15 %, a rozrzut powtórzeń nie przekracza 10%.

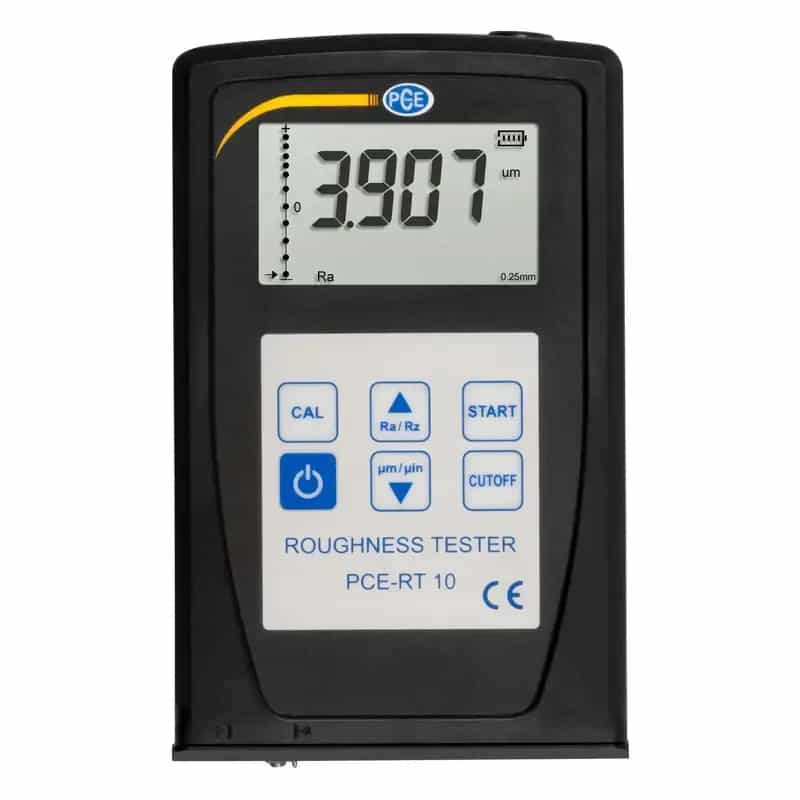

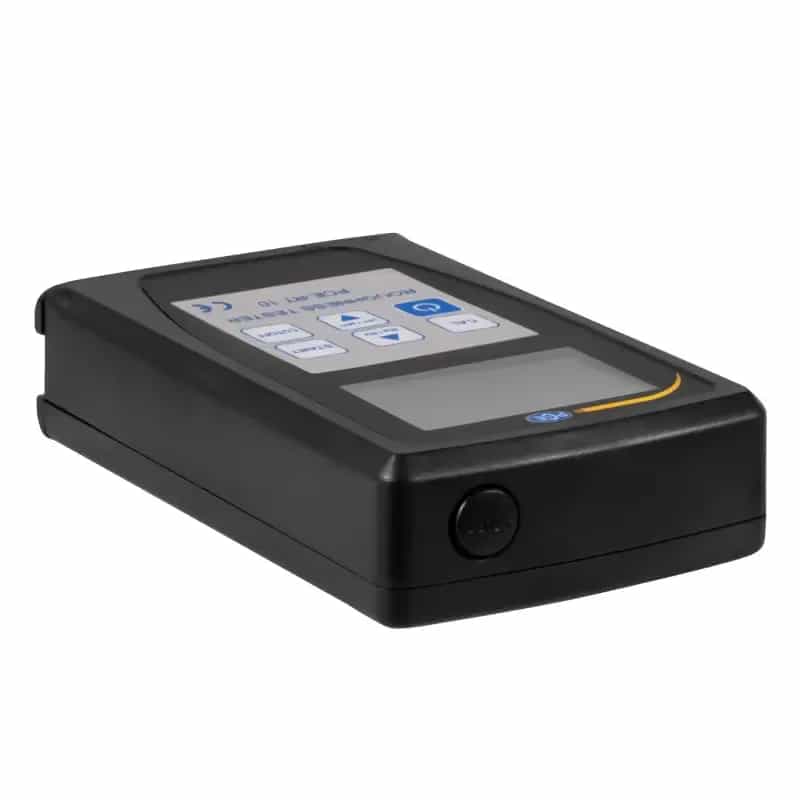

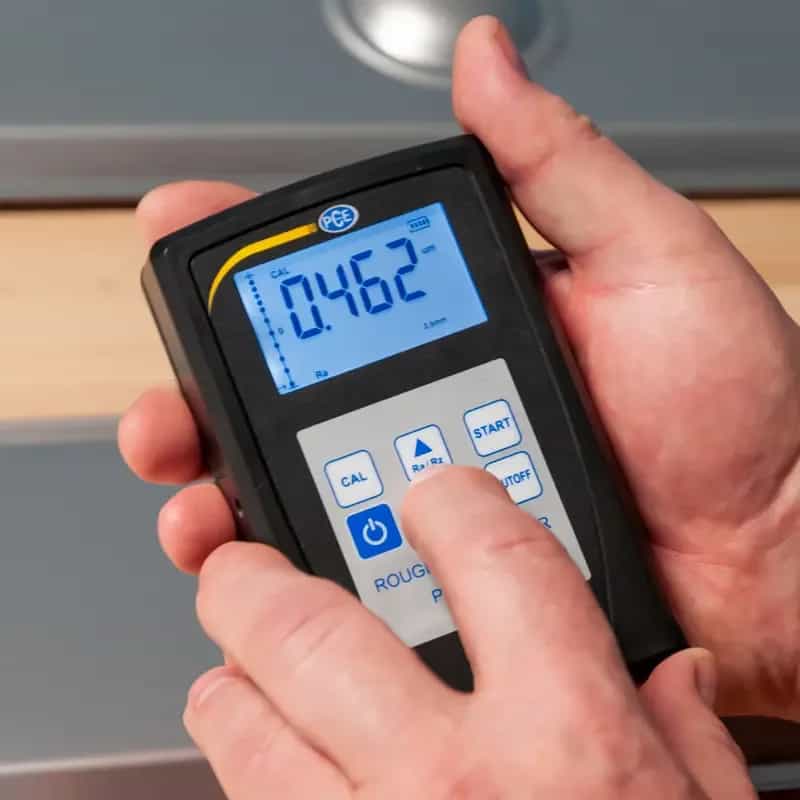

Wynik pojawia się na podświetlanym wyświetlaczu, a złącze RS232C pozwala przesłać go do komputera. Cztery baterie AA 1,5 V zasilają obudowę 128 x 80 x 30 mm o masie 280 g, która wyłącza się sama po zakończeniu pracy. Odniesienie do norm GB/T6062, ISO4287, DIN4768, JIS B oraz ANSI46.1 ułatwia porównanie wyników z wymaganiami rysunku technicznego. Rozdzielczość wskazania dopasowuje się do rzędu wielkości wyniku i przyjmuje wartości 0,001, 0,01 albo 0,1 µm — na gładkim szlifie widać trzecie miejsce po przecinku, a przy grubym śladzie po frezie ekran nie zasypuje operatora cyframi, które i tak mieszczą się w granicy błędu.

Długość oceny liczy jeden albo dwa odcinki elementarne, więc wynik daje się uśrednić z dłuższego fragmentu powierzchni, gdy ślad narzędzia bywa nierównomierny. Głowica prowadząca o promieniu 48 mm opiera się o detal i utrzymuje sondę równolegle do badanej płaszczyzny, a wbudowane ograniczenie częstotliwości odsiewa z sygnału falistość podłoża i zostawia samą chropowatość. Producent dopuszcza pracę w przedziale 0 ...

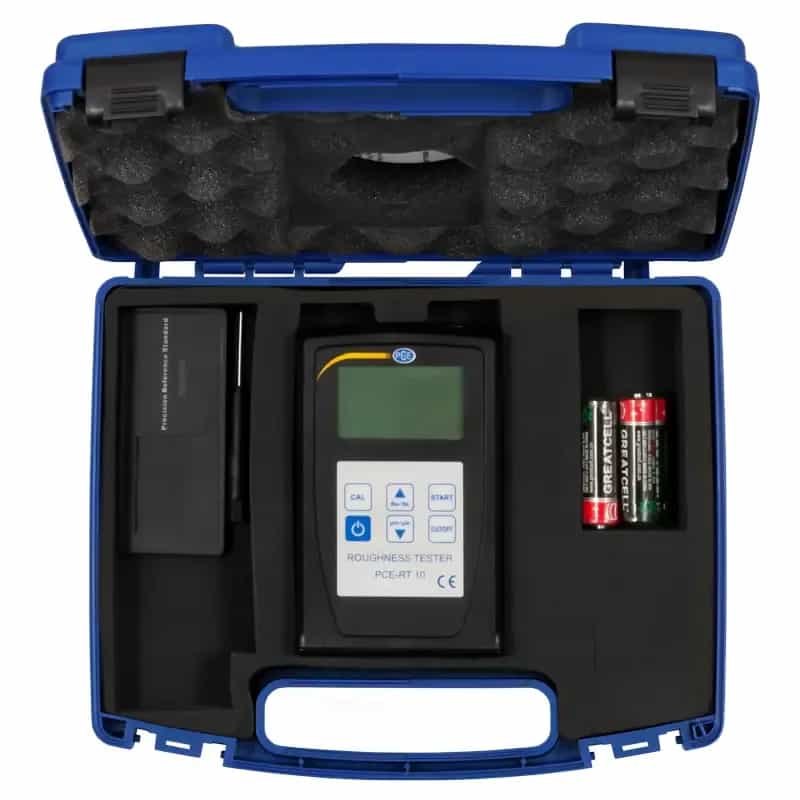

50 °C przy wilgotności poniżej 80%, co obejmuje zarówno halę obróbczą, jak i wydzielone pomieszczenie kontroli jakości. Po zakończonym pomiarze przyrząd gasi się sam, dzięki czemu komplet czterech baterii AA wystarcza na długo, a wymiana zasilania nie wymaga wizyty serwisu. Karton zamykają płytka kalibracyjna, śrubokręt oraz instrukcja obsługi; nie ma w nim natomiast przewodu do komputera, bo producent sprzedaje go razem z programem jako wyposażenie dodatkowe.
