Przyrządy pomiarowe dla przemysłu i utrzymania ruchu — diagnostyka maszyn, mediów i procesów

Do obchodów predykcyjnych najlepszy jest pirometr — bezkontaktowy pomiar pozwala szybko porównać temperaturę łożyska, sprzęgła czy silnika ze stanem odniesienia.

Liczy się trend, nie pojedynczy odczyt: wzrost względem wartości bazowej sygnalizuje brak smarowania, niewspółosiowość lub zużycie łożyska. Przy diagnostyce większej liczby węzłów naraz sięga się po kamerę termowizyjną, która od razu pokazuje rozkład temperatury.

Do skanowania szafy najlepsza jest kamera termowizyjna — w jednym ujęciu pokazuje gorące zaciski, przeciążone fazy i luźne połączenia.

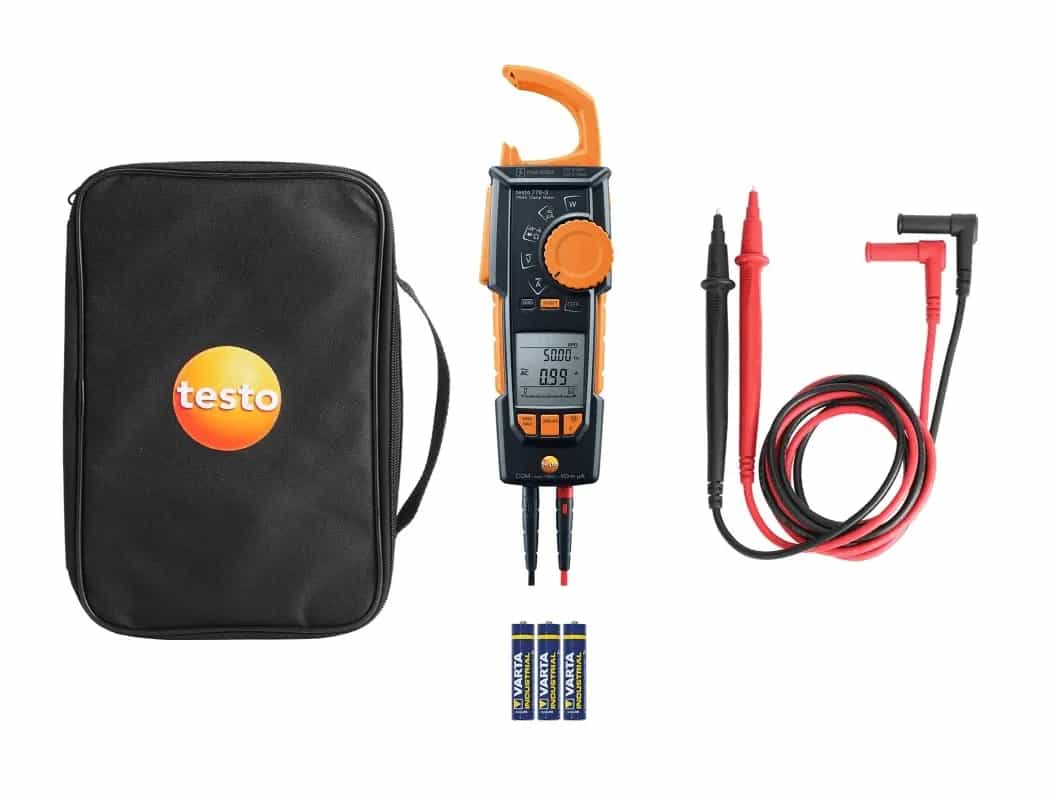

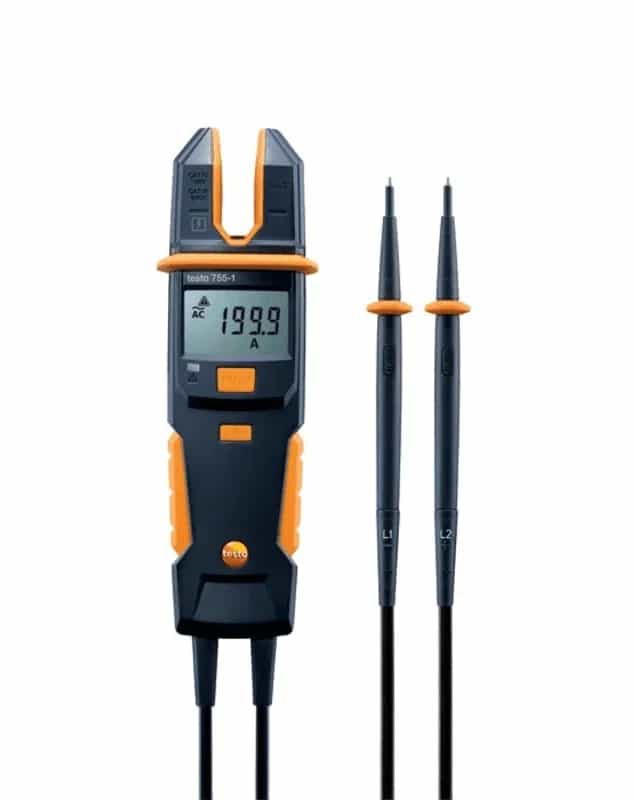

Pirometr sprawdza pojedynczy punkt, ale nie da obrazu całej szafy. Multimetr jest komplementarny: potwierdza spadki napięcia, obciążenie faz i ciągłość obwodów. W praktyce kamera lokalizuje punkt grzejny, a miernik elektryczny diagnozuje jego przyczynę.

Dobór zależy od zakresu i ośrodka procesu. Typ K obejmuje szeroki zakres wysokich temperatur typowy dla pieców, typ J bywa stosowany w niższych zakresach, a typ T sprawdza się przy niższych temperaturach i dużej dokładności.

Pt100 daje lepszą stabilność i powtarzalność tam, gdzie liczy się dokładny, trendowany odczyt. Dobieramy też konstrukcję sondy — zanurzeniową, powierzchniową lub igłową — pod realny punkt pomiaru; opisz nam proces, a dopasujemy końcówkę do miernika.

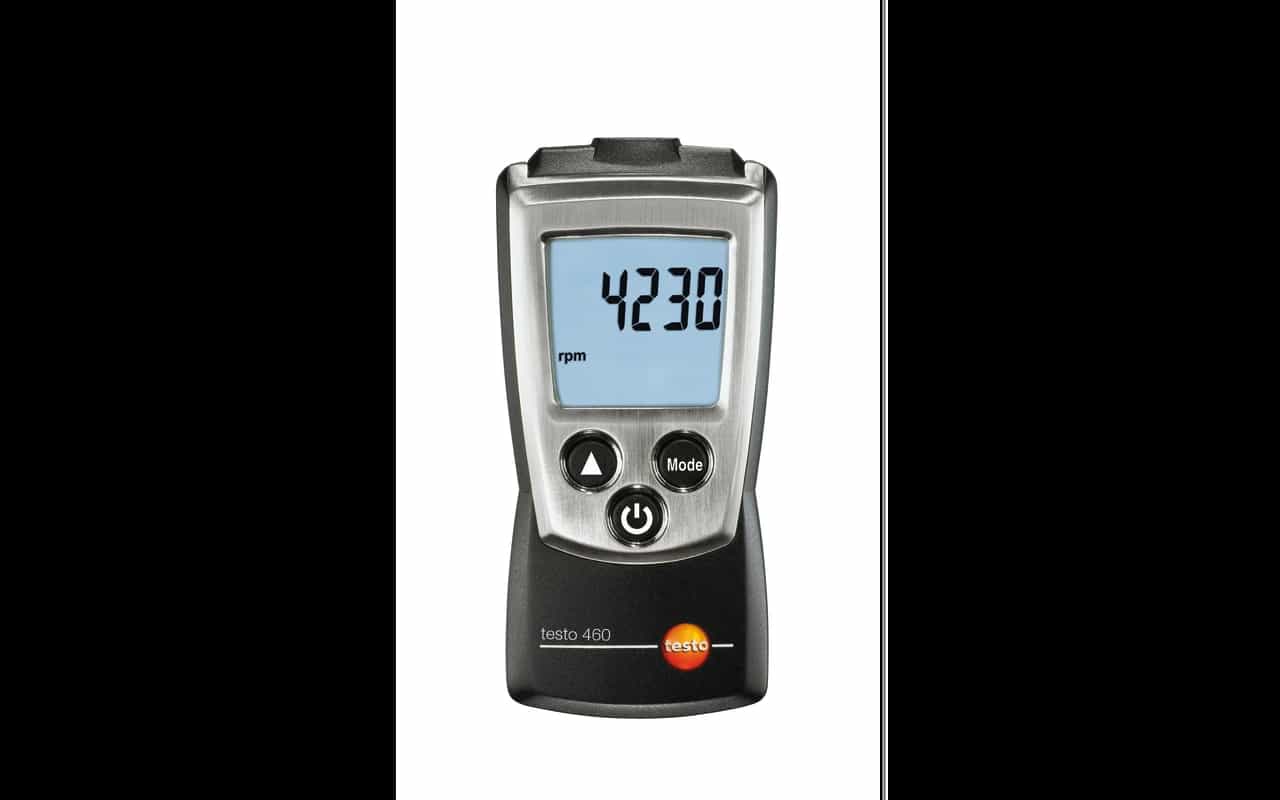

Do tego służy tachometr — mierzy rzeczywiste obroty wału, pompy lub wentylatora, które porównuje się z nastawą falownika lub danymi silnika.

Odchylenie od wartości zadanej wskazuje na poślizg, przeciążenie napędu albo błąd układu sterowania. Pomiar warto powtarzać okresowo i trendować, bo narastająca różnica jest wczesnym objawem problemu mechanicznego.

Ciśnienie różnicowe mierzy się manometrem różnicowym po obu stronach filtra lub wymiennika — rosnąca różnica to objaw zabrudzenia wkładu i narastających oporów przepływu.

W układach sprężonego powietrza i hydrauliki spadek ciśnienia względem stanu odniesienia wskazuje na nieszczelności lub spadek sprawności sprężarki. Regularny pomiar pozwala wymieniać filtry i serwisować media zanim wzrosną koszty energii i obciążenie maszyn.

Diagnostyka predykcyjna opiera się na trendzie względem stanu bazowego, więc kluczowa jest powtarzalność odczytu między obchodami. Typowo interwał wzorcowania ustala się na okres roczny, ale ostateczny odstęp wynika z analizy stabilności i krytyczności pomiaru w Twoim programie utrzymania.

Między wzorcowaniami warto stosować sprawdzenia pośrednie: pirometr i kamerę kontroluje się na czarnym ciele odniesienia (kalibratorze emisyjnym) o znanej temperaturze, co potwierdza, że przyrząd nie odpłynął i że trendy są wiarygodne. Świadectwo wzorcowania — akredytowane PCA albo nieakredytowane — domówisz do każdego przyrządu w tym samym zamówieniu.
