Dobór termometru i sondy

Najdroższe pomyłki przy zakupie przyrządu pomiarowego rzadko wynikają ze złego sprzętu. Zwykle biorą się z odwróconej kolejności decyzji: najpierw wybiera się model — „z polecenia”, po cenie albo po wyglądzie — a dopiero potem sprawdza, czy pasuje do zadania. Efektem bywa termometr, który nie pokrywa realnego zakresu procesu, sonda o konstrukcji niedopasowanej do medium albo dokładność, której nie da się obronić na audycie.

Ten przewodnik porządkuje dobór we właściwą stronę: od pytania „co i po co mierzę” do konkretnej półki katalogu. Ścieżka ma siedem kroków: co mierzysz (medium i miejsce pomiaru), jaki zakres i jaka dokładność są potrzebne, jaka technologia czujnika, pomiar kontaktowy czy bezdotykowy, jaki format przyrządu, jaka odporność na warunki pracy oraz jak nadzorować dokładność w czasie, czyli wzorcowanie. Każdemu krokowi poświęcamy osobną sekcję, a na końcu składamy całość w listę kontrolną i przegląd najczęstszych błędów.

Pierwsze pytanie nie brzmi „jaki termometr”, lecz „w czym będzie tkwiła końcówka pomiarowa”. Czujnik zawsze pokazuje temperaturę własną — całą sztuką jest taka konstrukcja sondy, żeby element pomiarowy jak najszybciej i jak najwierniej przyjął temperaturę medium. Dlatego do powietrza służy inna konstrukcja niż do cieczy, a do wnętrza produktu inna niż do powierzchni: różnią się osłoną, kształtem końcówki, sposobem doprowadzenia ciepła do czujnika i odpornością mechaniczną. Przegląd konstrukcji porządkuje poradnik o rodzajach sond temperatury, a porównywanie szybkości ułatwia wyjaśnienie czasu odpowiedzi sondy T90.

Konstrukcji jest więcej niż mediów — przegląd sond penetracyjnych, zanurzeniowych, powietrznych i powierzchniowych znajdziesz wśród sond i czujników temperatury. Warto też od razu zapamiętać praktyczny skrót: jeden miernik z wymiennymi sondami potrafi obsłużyć kilka scenariuszy naraz — kupujesz wtedy jedną elektronikę i dobierasz końcówki do zadań, zamiast trzymać osobny przyrząd do każdego pomiaru. Przy pomiarze wnętrza produktu zastosowanie sondy rozwija poradnik o głębokości i czasie pomiaru sondą penetracyjną.

Zakres dobieraj do skrajnych stanów procesu, nie do punktu pracy. Lodówka utrzymuje 2–8 °C, ale sonda przeżyje w niej także rozmrażanie i mycie; forma w zakładzie pracuje w ustalonej temperaturze, ale przy awarii potrafi ją znacząco przekroczyć. Zapas zakresu to nie rozrzutność — praca na granicy zakresu przyspiesza dryf czujnika i zwiększa błędy. Pamiętaj też, że zakres miernika, zakres czujnika i zakres przewodu sondy to trzy różne pozycje w karcie katalogowej i ogranicza Cię najsłabsza z nich.

Wymaganą dokładność wyprowadź z tolerancji procesu, nie z katalogu. Pomocna jest reguła stosowana w metrologii przemysłowej: według normy ANSI/NCSL Z540.3 proces pomiarowy powinien być co najmniej cztery razy lepszy niż sprawdzana tolerancja (współczynnik 4:1), jeśli nie szacuje się ryzyka błędnej akceptacji. W praktyce: przy tolerancji ±2 °C budżet na łączny błąd toru pomiarowego wynosi około ±0,5 °C — i z tą liczbą porównujesz karty katalogowe.

Przy czytaniu kart nie daj się złapać na trzy mylone pojęcia. Rozdzielczość mówi tylko, jak drobno przyrząd pokazuje wynik; dokładność — jak blisko wartości rzeczywistej mierzy; niepewność pomiaru to uzasadniony przedział wokół konkretnego wyniku. Termometr z krokiem 0,1 °C na wyświetlaczu może mieć deklarowany błąd ±1 °C — ostatnia cyfra sugeruje precyzję, której czujnik nie gwarantuje. Jak dekodować zapisy typu „±0,5 °C ±1 cyfra”, składnik procentowy, podzakresy dokładności i tolerancję wymiennej sondy, rozkładamy na czynniki w artykule dokładność, rozdzielczość i niepewność.

Gdy znasz medium, zakres i budżet błędu, wybór technologii czujnika przestaje być kwestią gustu — zwykle zostaje jedna sensowna odpowiedź. Do dyspozycji są trzy rozwiązania: rezystancyjny czujnik platynowy Pt100/Pt1000, termopara (napięcie na złączu dwóch różnych metali) i półprzewodnikowy termistor NTC. Każde ma inny profil zakresu, dokładności, szybkości i ceny.

Pt100 to wybór tam, gdzie liczy się dokładność i stabilność: norma IEC 60751 definiuje dla klasy A tolerancję ±0,15 °C w 0 °C, a charakterystyka czujnika obejmuje temperatury od −200 do +850 °C. Element jest jednak masywniejszy, więc odpowiada wolniej, kosztuje więcej i gorzej znosi wstrząsy — dlatego sondy Pt100 i Pt1000 królują w laboratorium, przy mapowaniu komór i w pomiarach odniesienia.

Termopara daje najszerszy zakres i najszybszą odpowiedź — charakterystyka typu K według IEC 60584-1 sięga +1372 °C i mniej więcej tyle obejmują mierniki z wejściem termoparowym, a cienkie końcówki reagują niemal natychmiast. Ceną jest dokładność: klasa 1 tej samej normy dopuszcza dla typu K odchyłkę ±1,5 °C lub 0,4 % wartości mierzonej. Sondy termoparowe wybiera się więc do pieców, spalin, powierzchni i szybkich kontroli wielu punktów. Różnice między wariantami czujnika omawia przewodnik po typach termopar K, J, T i N, a zasady prowadzenia instalacji — poradnik o przedłużaniu przewodu termopary.

Termistor NTC jest najtańszy i bardzo czuły, ale pracuje w wąskim zakresie — typowo od około −40 do +150 °C. W tym przedziale spisuje się znakomicie, dlatego sondy termistorowe to podstawa kontroli żywności, chłodnictwa i klimatyzacji.

Żadna z trzech technologii nie jest uniwersalnie lepsza — rozstrzyga trójka pytań: co mierzysz, w jakim zakresie i jak szybko potrzebujesz wyniku. Trzeba też pilnować zgodności typu termopary z wejściem miernika, bo pasujący mechanicznie wtyk nie oznacza poprawnego pomiaru. Pełne porównanie — zasady działania, tabelę decyzyjną, typy termopar K/T/J i scenariusze zastosowań — znajdziesz w artykule Pt100, termopara czy termistor.

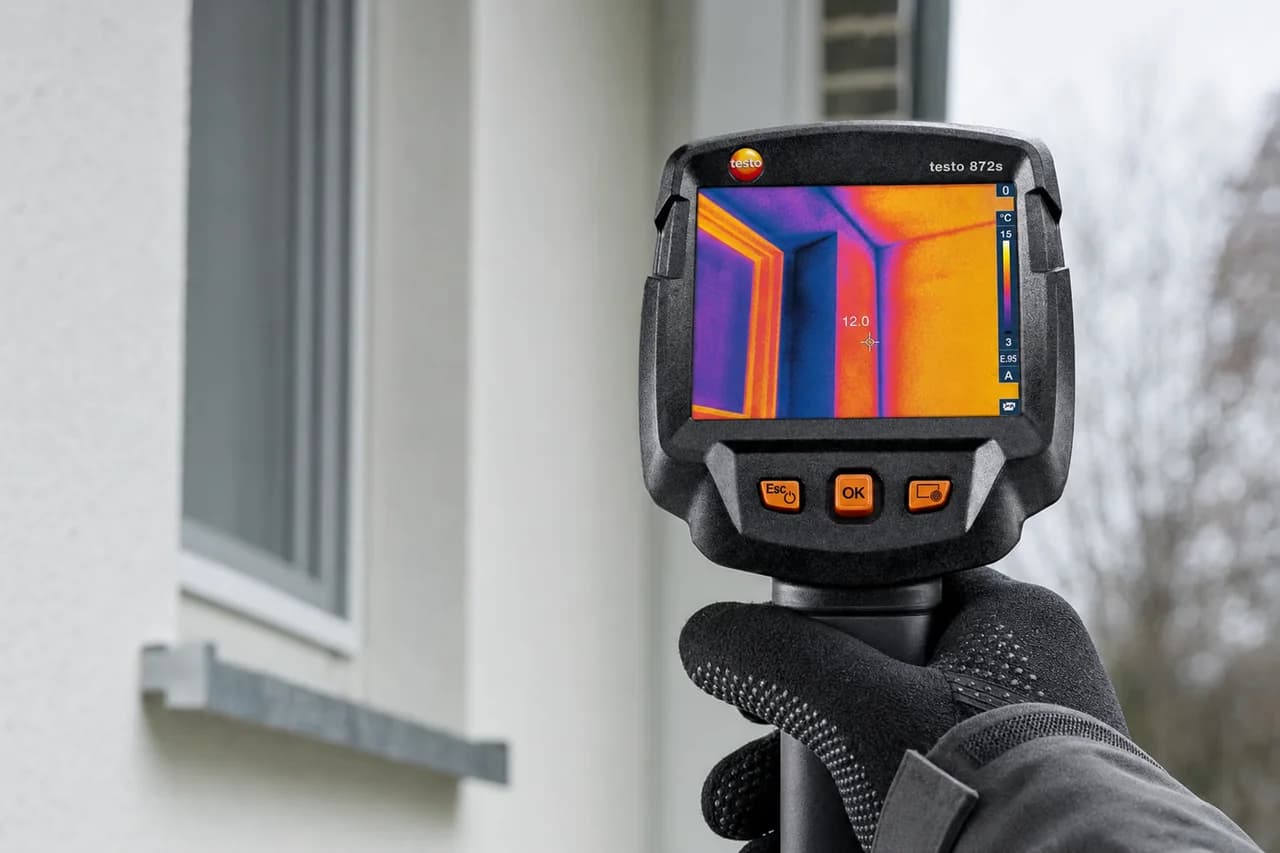

Pirometr mierzy promieniowanie podczerwone emitowane przez powierzchnię — bezdotykowo, w ułamku sekundy i z bezpiecznej odległości. To bezcenne, gdy obiekt się porusza, jest pod napięciem, bardzo gorący albo po prostu niedostępny: przegląd rozdzielni, łożysk i silników, kontrola temperatury form, szybki obchód wielu punktów w hali. Przegląd konstrukcji od prostych ręcznych po modele wysokotemperaturowe znajdziesz w dziale pirometrów. Metodę dla powierzchni opisuje poradnik o kontaktowym i bezdotykowym pomiarze temperatury powierzchni, a wybór sposobu obrazowania ułatwia porównanie pirometru i kamery termowizyjnej.

Zanim jednak pirometr trafi na listę zakupów, trzy ograniczenia. Pierwsze: pirometr widzi wyłącznie powierzchnię. Nie zmierzy temperatury wewnątrz kotleta, w rdzeniu palety mrożonek ani w środku zbiornika — w kontroli żywności służy do szybkiego przesiewu, a decyzję podejmuje się sondą penetracyjną.

Drugie ograniczenie to emisyjność, czyli zdolność powierzchni do wypromieniowywania ciepła. Większość powierzchni matowych, lakierowanych i organicznych ma emisyjność bliską 0,95 — i taka jest typowa nastawa fabryczna pirometrów. Polerowane metale mają emisyjność wielokrotnie niższą, więc zmierzone „na błysk” wskazanie będzie mocno zaniżone. W praktyce na błyszczącym metalu pomaga naklejenie matowej taśmy lub pomalowanie punktu pomiarowego — albo pirometr z regulacją emisyjności i chwila pracy z tabelą materiałów.

Trzecie ograniczenie to plamka pomiarowa. Optyka pirometru określa stosunek odległości do średnicy mierzonego obszaru — przykładowo przy optyce 12:1 z odległości 60 cm mierzysz plamkę o średnicy około 5 cm. Jeżeli cel jest mniejszy niż plamka, przyrząd uśredni go z tłem i wynik nie będzie dotyczył tego, w co celujesz. Im dalej stoisz i im mniejszy obiekt, tym lepszej optyki potrzebujesz. Dobór tego parametru krok po kroku opisuje poradnik o optyce D:S pirometru.

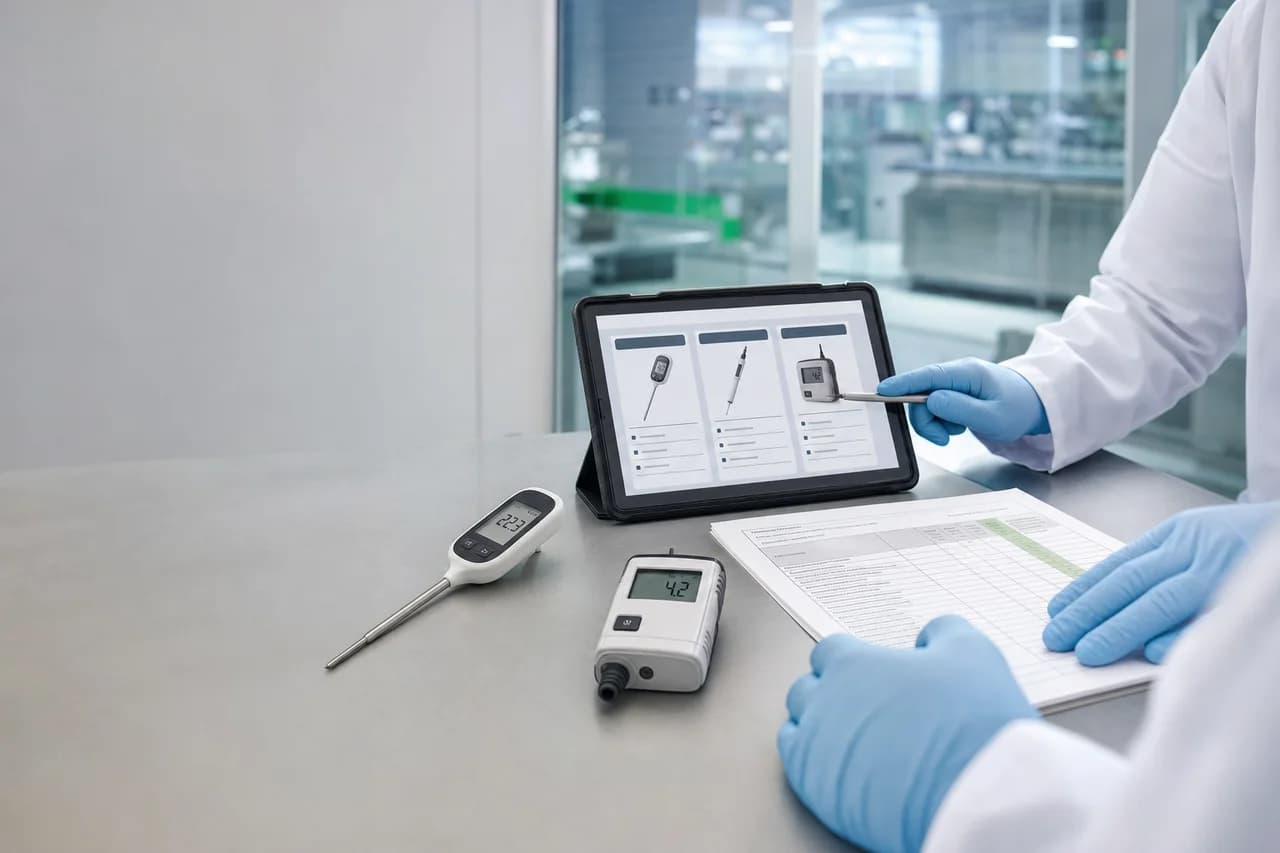

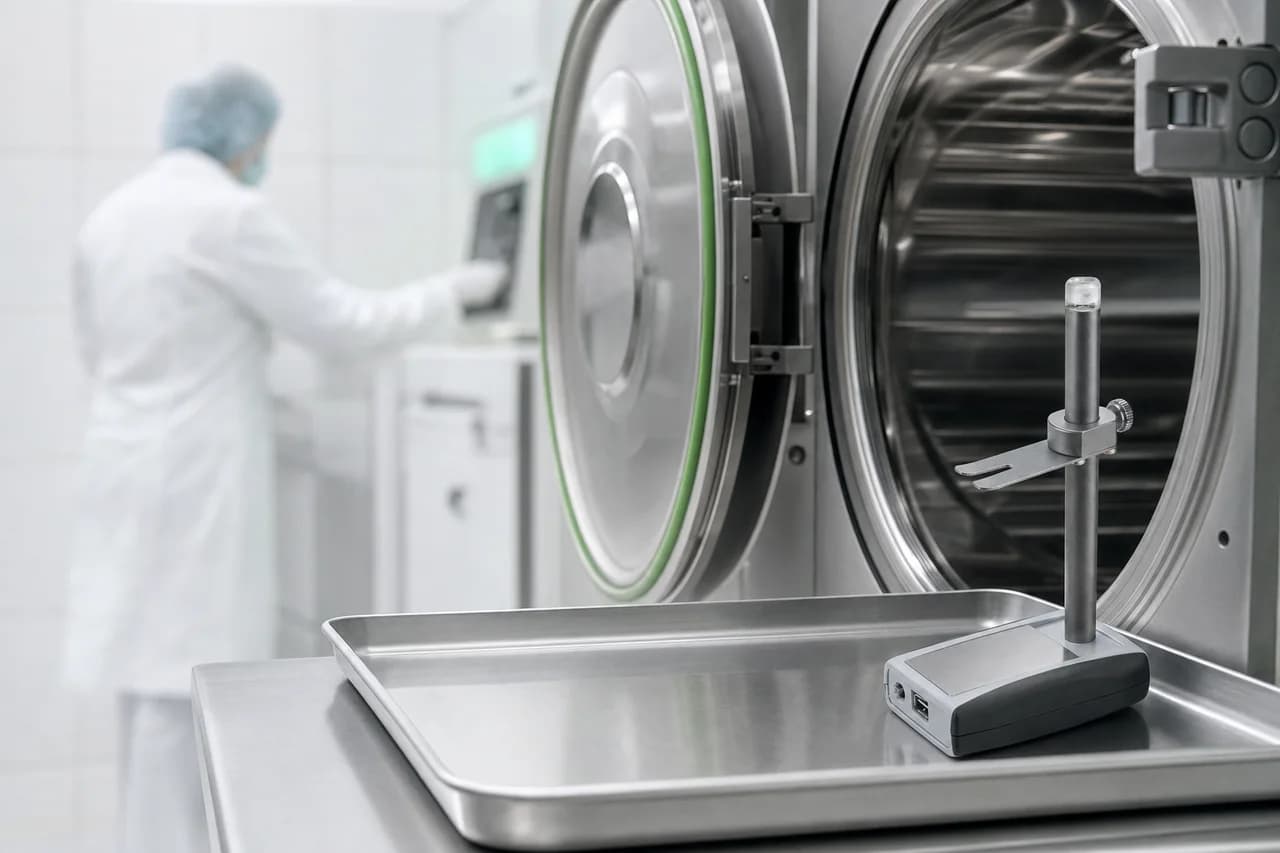

Ten sam pomiar można zrealizować przyrządem ręcznym, stacjonarnym albo rejestrującym. O wyborze rozstrzyga jedno pytanie: czy potrzebujesz wyniku „teraz”, ciągłego podglądu w miejscu, czy dowodu z całej historii?

Do kontroli punktowych wybieraj z działu termometrów — od prostych przyrządów lodówkowych po szybkie termometry z sondą wymienną, które rosną razem z potrzebami. Granica między formatami jest jednak twarda w jednym miejscu: termometr odpowiada na pytanie „ile jest teraz”, a rejestrator — „ile było przez cały czas”. Tam, gdzie wynik ma być dowodem (HACCP, GDP, reklamacje), sam termometr ręczny nie wystarczy. Różnice, scenariusze i wskazówki doboru zebraliśmy w artykule rejestrator czy termometr.

Odporność na pył i wodę opisuje stopień ochrony IP według normy PN-EN 60529 (IEC 60529): pierwsza cyfra dotyczy ciał stałych i pyłu, druga — wody. W praktyce doboru najczęściej spotkasz dwa poziomy: IP65 oznacza obudowę pyłoszczelną i odporną na strugi wody (przetrwa mycie natryskowe stanowiska), a IP67 — pyłoszczelną i wytrzymującą krótkotrwałe zanurzenie do głębokości 1 m przez 30 minut (przetrwa upadek do zlewu). Uwaga na niuans wprost z normy: testy strugi i zanurzenia to różne badania — stopień „zanurzeniowy” nie oznacza automatycznie odporności na silną strugę. Oznaczenia i ich przełożenie na warunki pracy porządkuje poradnik o klasie szczelności IP termometru.

Druga, często pomijana pozycja to temperatura pracy elektroniki. Miernik z wejściem termoparowym potrafi mierzyć temperatury piecowe, ale sam — jego wyświetlacz, bateria i elektronika — pracuje w otoczeniu o znacznie węższym zakresie. Podobnie przewód sondy: izolacje z różnych materiałów mają różne granice temperatury, zwykle niższe niż sam czujnik. Dlatego w karcie katalogowej sprawdzaj trzy zakresy naraz: czujnika, przewodu i elektroniki — a przy pomiarach w komorach i piecach planuj tak, żeby w gorącej strefie znalazła się tylko sonda.

Na koniec realia codzienności: chemia myjąca i tłuszcze w kuchni, upadki na posadzkę, kondensacja przy przenoszeniu przyrządu z chłodni do ciepłej hali, wibracje przy maszynach. Jeśli przyrząd ma pracować w takich warunkach, szukaj wersji wzmocnionych, gładkich obudów łatwych do dezynfekcji i etui ochronnych — to tańsze niż coroczna wymiana sprzętu, który „nie przeżył” zmywaka.

Klasa A czujnika Pt100 czy klasa 1 termopary to tolerancja fabryczna nowego elementu — nie dowód dokładności zestawu, którym faktycznie mierzysz. Na wynik pracuje cały tor pomiarowy: sonda, złącza, miernik i sposób pomiaru. Dowodem jest dopiero świadectwo z wzorcowania czujników temperatury: dokument z błędami wskazań i niepewnością pomiaru, z akredytacją PCA lub bez niej, zależnie od wymagań audytu. Warto przy tym pilnować pojęć: wzorcowanie to porównanie ze wzorcem i świadectwo, legalizacja to metrologia prawna dla wybranych zastosowań, a adiustacja — fizyczne nastawienie przyrządu.

Kiedy wzorcować? Na starcie — jeżeli wyniki trafiają do dokumentacji (HACCP, GDP, systemy jakości), świadectwo powinno towarzyszyć przyrządowi od pierwszego pomiaru. Potem okresowo, według analizy ryzyka i wymagań audytowych — nie ma jednej sztywnej liczby — oraz dodatkowo po zdarzeniach mogących wpłynąć na dokładność: upadku, przegrzaniu, podejrzanym odczycie. Przy przyrządach z wymiennymi sondami wzorcuj zestaw w takiej konfiguracji, w jakiej naprawdę mierzysz.

Między wzorcowaniami rób proste kontrole międzyokresowe własnymi siłami — na przykład sprawdzenie w mieszaninie lodu z wodą albo porównanie z przyrządem odniesienia. Wychwycisz dryf, zanim unieważni zapisy. Jak przeprowadzić taką kontrolę poprawnie i czego ona nie zastępuje, opisujemy w poradniku jak sprawdzić dokładność termometru.

Cała ścieżka na jednej liście. Przejdź ją z konkretnym zadaniem w głowie — jeśli na którymś kroku nie umiesz odpowiedzieć, wróć do sekcji powyżej, bo właśnie tam czai się ryzyko nietrafionego zakupu.

1. 1

   Nazwij zadanie i medium

   Co mierzysz (powietrze, ciecz, wsad, powierzchnia), gdzie i jak często. Z medium wynika konstrukcja sondy: penetracyjna, zanurzeniowa, powietrzna, powierzchniowa lub międzyopakowaniowa.

2. 2

   Określ zakres z zapasem

   Licz skrajne stany procesu — mycie, rozmrażanie, awarię — a nie punkt pracy. Sprawdź osobno zakres czujnika, przewodu i elektroniki miernika.

3. 3

   Wyprowadź budżet dokładności

   Tolerancja procesu podzielona przez cztery to budżet na łączny błąd toru pomiarowego. Porównuj z nim sumę wszystkich składników z karty, nie samą optymistyczną liczbę z nagłówka.

4. 4

   Wybierz technologię czujnika

   Pt100 do dokładności i stabilności, termopara do wysokich temperatur i szybkich pomiarów, termistor do żywności, chłodnictwa i klimatyzacji.

5. 5

   Rozstrzygnij: kontakt czy pirometr

   Bezdotykowo mierzysz tylko powierzchnię — z poprawką na emisyjność i plamkę pomiarową. Wnętrze produktu i ciecze wymagają sondy.

6. 6

   Dobierz format i odporność

   Ręczny do kontroli punktowych, stacjonarny do podglądu, rejestrator do dokumentacji. Do tego stopień IP, temperatura pracy elektroniki i wytrzymałość przewodu.

7. 7

   Zaplanuj wzorcowanie

   Świadectwo na starcie przy pomiarach dokumentowanych, potem okresowo według analizy ryzyka — plus kontrole międzyokresowe między terminami.

Jeśli po przejściu ścieżki zostały dwie–trzy kandydatury, to dobry znak — twarde kryteria zrobiły swoje. O ostatecznym wyborze niech zdecydują ergonomia, dostępność sond wymiennych i akcesoriów oraz koszt utrzymania w czasie (wzorcowanie, baterie, części) — a nie sama cena zakupu, która w kilkuletniej perspektywie bywa najmniej istotnym składnikiem rachunku.

• Wybór modelu przed analizą zadania — przyrząd „z polecenia” często mierzy co innego, niż potrzebujesz.
• Dobór po zakresie miernika zamiast sondy — element pomiarowy, osłona i przewód mają własne, często niższe granice temperatury.
• Utożsamianie rozdzielczości z dokładnością — krok 0,1 °C na wyświetlaczu nie oznacza błędu ±0,1 °C.
• Pomiar wnętrza produktu pirometrem — pirometr widzi wyłącznie powierzchnię, do rdzenia potrzebna jest sonda penetracyjna.
• Celowanie pirometrem w błyszczący metal bez korekty emisyjności — wskazanie będzie mocno zaniżone.
• Konstrukcja sondy niedopasowana do medium — sonda powietrzna w cieczy albo penetracyjna przykładana do powierzchni dają błędy trudne do wychwycenia.
• Zbyt płytkie zanurzenie sondy w cieczy — przewód odprowadza ciepło z końcówki i zaniża wynik.
• Mieszanie typów termopar — sonda typu T na wejściu ustawionym na typ K pasuje mechanicznie, ale mierzy błędnie.
• Brak wzorcowania i kontroli międzyokresowych — dryf narasta niezauważalnie, aż unieważni zapisy z całego okresu.
