Czas odpowiedzi sondy temperatury — co oznacza T90 i dlaczego pomiar trwa dłużej, niż myślisz
Co oznacza T90 i stała czasowa sondy temperatury? Definicje T63, T90 i T99, wpływ medium oraz zasady porównywania czasu odpowiedzi czujników.
W skrócie
- T90 to czas potrzebny, aby wskazanie pokonało 90% różnicy między wartością początkową a ustaloną wartością końcową w określonych warunkach testu.
- Dla idealnego modelu pierwszego rzędu czas osiągnięcia 63,2% zmiany (T63) odpowiada stałej czasowej τ, T90 ≈ 2,303τ, a czas osiągnięcia 99% zmiany (T99) ≈ 4,605τ; rzeczywista sonda może odbiegać od modelu.
- Czas bez informacji o medium, przepływie, skoku temperatury, głębokości i kryterium procentowym nie pozwala rzetelnie porównać dwóch sond.
- Cienka, małomasywna końcówka oraz dobra wymiana ciepła zwykle przyspieszają odpowiedź, ale mogą oznaczać mniejszą odporność mechaniczną.
- W pracy czeka się na zdefiniowaną stabilność lub sygnał końca pomiaru, ponieważ prawdziwa temperatura końcowa nie jest z góry znana.
Co oznacza T90 w czasie odpowiedzi sondy temperatury?
T90 jest czasem od ustalonego początku skoku temperatury do chwili, gdy wskazanie osiągnie 90% różnicy między wartością początkową a ustaloną wartością końcową. Definicja opisuje dynamikę w konkretnych warunkach — nie dokładność, niepewność ani rozdzielczość przyrządu.
Jeżeli sonda zaczyna przy 20 °C, a po przeniesieniu do stabilnego medium dąży do 80 °C, pełny skok wynosi 60 °C. Poziom T90 leży przy 20 °C + 0,90 × 60 °C, czyli 74 °C. Mierzymy czas dojścia do tego poziomu, a nie czas pokazania 80 °C.
- Wartość początkowa
- 20 °C
- Ustalona wartość końcowa
- 80 °C
- Pełna zmiana
- 60 °C
- Poziom 90% zmiany
- 20 °C + 0,90 × 60 °C = 74 °C
- T90
- Czas od początku skoku do pierwszego osiągnięcia 74 °C według ustalonej metody badania
T90 nie oznacza „90% dokładności”
Jak łączą się T63, T90, T99 i stała czasowa τ?
Dla idealnego układu pierwszego rzędu odpowiedź na skok ma kształt wykładniczy. Po jednej stałej czasowej τ wskazanie pokonuje około 63,2% zmiany, po około 2,303τ — 90%, a po około 4,605τ — 99%. Te zależności są modelem obliczeniowym, nie uniwersalnym opisem każdej sondy.
| Kryterium | Część pełnego skoku | Czas w modelu pierwszego rzędu | Znaczenie |
|---|---|---|---|
| T63 | około 63,2% | około 1τ | Klasyczna stała czasowa |
| T90 | 90% | około 2,303τ | Popularny parametr szybkiej odpowiedzi |
| T95 | 95% | około 2,996τ | Bliżej wartości końcowej |
| T99 | 99% | około 4,605τ | Surowsze kryterium zakończenia wyrównania |
W tym modelu T99 jest w przybliżeniu dwa razy dłuższy od T90, ponieważ 4,605 / 2,303 ≈ 2. Rzeczywista sonda może jednak mieć opóźnienie transportowe, kilka mas cieplnych, filtrację elektroniczną albo zmienny kontakt. Wtedy jedna stała τ nie opisuje całego przebiegu i prostego przeliczenia nie wolno traktować jak wyniku pomiaru.
Dlaczego czas odpowiedzi zależy od medium i warunków pomiaru?
Sonda nie mierzy temperatury bezpośrednio — najpierw musi wymienić ciepło z otoczeniem. Tempo tej wymiany zależy od medium, przepływu, powierzchni kontaktu, zanurzenia, masy końcówki i różnicy temperatur. Dlatego liczba uzyskana w poruszanej wodzie nie opisuje automatycznie powietrza, pasty ani metalowej powierzchni.
| Warunek | Co dzieje się z odpowiedzią? | Co trzeba podać? |
|---|---|---|
| Poruszana ciecz | Dobra wymiana ciepła zwykle skraca wyrównanie | Rodzaj cieczy, temperatura, prędkość lub sposób mieszania i zanurzenie |
| Nieruchoma ciecz lub gęsta pasta | Warstwa przy sondzie może zwalniać dopływ ciepła | Lepkość, mieszanie, położenie i odległość od ścian |
| Powietrze | Słabsza wymiana ciepła często wydłuża odpowiedź osłoniętej sondy | Prędkość ruchu, temperatura, promieniowanie i osłona czujnika |
| Powierzchnia | Wynik zależy od oporu styku i odbierania ciepła przez głowicę | Materiał, chropowatość, docisk, kąt, kształt i temperatura otoczenia |
| Produkt półstały | Kanał po wbiciu i przewodzenie po osłonie wpływają na przebieg | Głębokość, średnica, punkt pomiaru i struktura produktu |
Karta Testo 106 dobrze pokazuje różnicę między parametrami: producent podaje cykl pomiarowy 0,5 s, ale T99 równe 10 s w poruszanej cieczy. Ekran może więc odświeżyć się wiele razy, zanim końcówka dostatecznie zbliży się do wartości końcowej. Te 10 s dotyczą wskazanego modelu i testu, nie całej grupy sond penetracyjnych.
Warunki są częścią wyniku
Które cechy konstrukcji skracają albo wydłużają odpowiedź sondy?
Szybka sonda ma zwykle małą masę cieplną i krótką drogę między medium a elementem pomiarowym. Pomagają cienka końcówka, odsłonięte złącze w powietrzu lub sprężysta taśma na powierzchni. Każde rozwiązanie musi jednak zachować potrzebną wytrzymałość, szczelność i odporność na temperaturę oraz chemię.
- Mniejsza średnica i cieńsza ścianka osłony zwykle zmniejszają masę, ale łatwiej je zgiąć lub przebić.
- Element blisko czubka skraca drogę przewodzenia i pozwala mierzyć cienkie produkty przy małym zanurzeniu.
- Odsłonięty czujnik powietrzny reaguje szybciej na przepływ, lecz potrzebuje ochrony przed uszkodzeniem, wilgocią i promieniowaniem.
- Sprężysta, małomasywna głowica powierzchniowa poprawia kontakt; zły kąt lub docisk może zniweczyć jej przewagę.
- Filtracja i uśrednianie w elektronice stabilizują wskazanie, ale mogą celowo wygładzać szybkie zmiany.
- Głęboka osłona, gruby uchwyt i duża masa zwiększają odporność, lecz często wydłużają wyrównanie.
Szybkość zależy więc od medium, a ogólny ranking sond nie ma sensu. Końcówka zaprojektowana do powietrza może być delikatna lub nieszczelna w cieczy, a szeroka taśma powierzchniowa nie służy do penetracji. Funkcje konstrukcji porównuje osobny przewodnik po rodzajach sond temperatury.
Jak porównywać czas odpowiedzi w kartach technicznych?
Rzetelne porównanie zaczyna się od wspólnego kryterium i zbliżonych warunków. Dwie liczby T90 można zestawić dopiero wtedy, gdy dotyczą podobnego medium, przepływu, skoku i głębokości. Jeśli jeden producent podaje T99 w wodzie, a drugi ogólny „czas reakcji”, nie przeliczaj ich bez danych o przebiegu.
Znajdź kryterium procentowe
Sprawdź, czy liczba oznacza T63, T90, T95, T99, czy jedynie nieopisany czas reakcji.
Odczytaj medium i jego ruch
Woda, olej, powietrze i powierzchnia nie są zamienne. Dla przepływu potrzebna jest prędkość albo opisana metoda mieszania.
Sprawdź skok i temperaturę testu
Właściwości medium oraz wymiana ciepła mogą zmieniać się z temperaturą, dlatego potrzebne są punkty początkowy i końcowy.
Porównaj geometrię i zanurzenie
Średnica, długość strefy czułej, osłona i głębokość wpływają zarówno na szybkość, jak i błąd przewodzenia.
Oddziel czujnik od wyświetlacza
Cykl próbkowania lub odświeżania ekranu nie jest czasem cieplnej odpowiedzi końcówki.
Jeśli danych brakuje, wykonaj próbę porównawczą
Badaj sondy w tym samym stanowisku i opisuj metodę. Nie ogłaszaj wyniku jako parametru katalogowego poza tym układem.
Producent deklaruje odczyt w około 1 s dla tego modelu i zaznacza, że czas w różnych produktach może się nieco zmieniać.
Karta rozdziela cykl pomiarowy 0,5 s od T99 równego 10 s w poruszanej cieczy — użyteczny przykład poprawnego czytania danych.

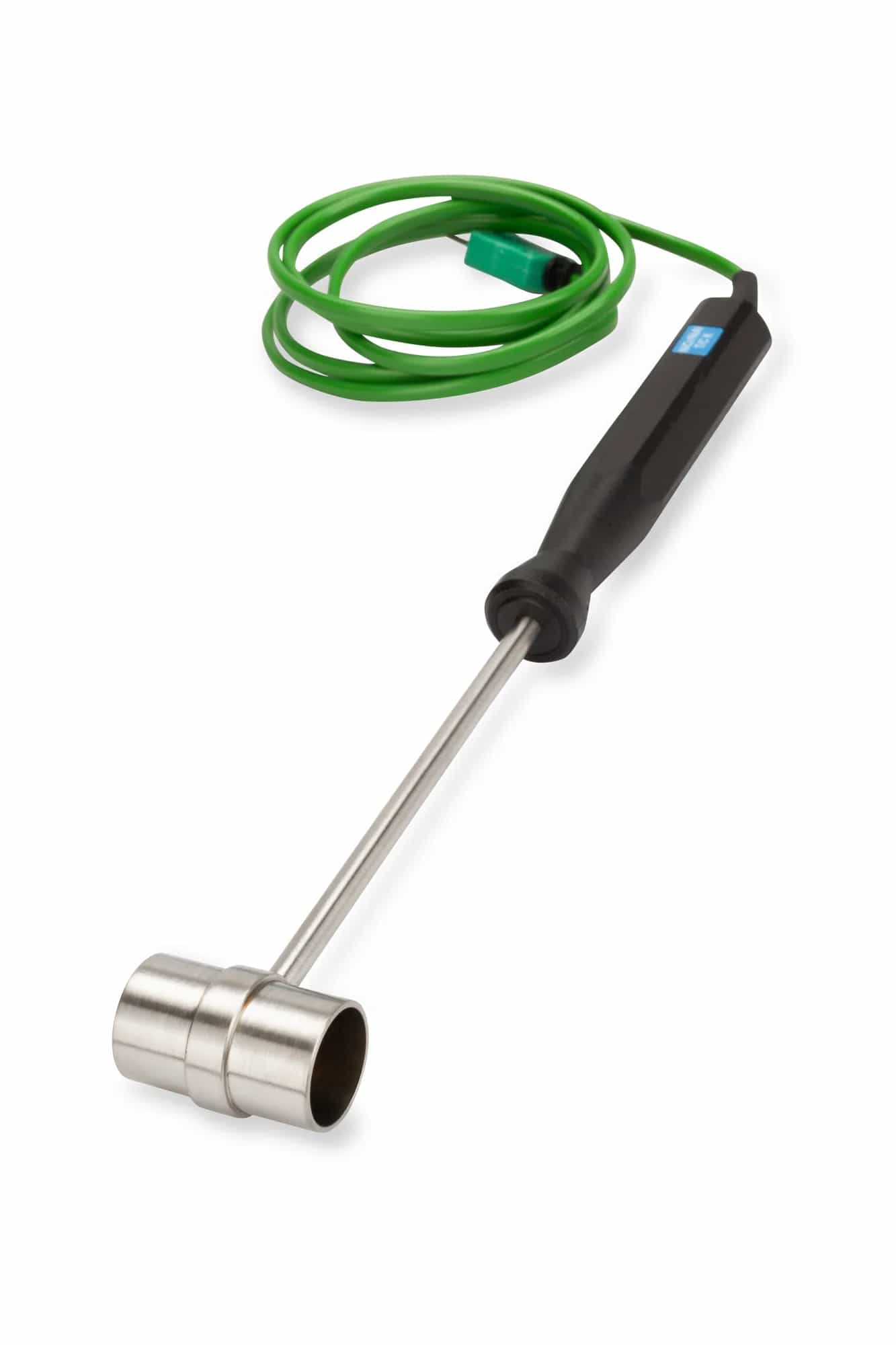

Małomasywna, osłonięta konstrukcja do powietrza i gazu; czas porównuj wyłącznie z sondami badanymi w zbliżonym przepływie.
Jak sprawdzić czas odpowiedzi sondy w swoim zastosowaniu?
Próba użytkowa może porównać sondy w konkretnym procesie, jeśli zapewnisz im ten sam skok, medium, położenie i kryterium. Nie zastępuje wzorcowania ani badania producenta, ale ujawnia, czy szybka konstrukcja zachowuje przewagę w paście, powietrzu lub produkcie używanym w zakładzie.
Zdefiniuj zastosowanie
Wybierz medium, zakres temperatury, przepływ, głębokość i sposób mocowania odpowiadające pracy.
Ustal dwie stabilne temperatury
Sonda i stanowisko początkowe muszą się wyrównać; medium końcowe powinno być jednorodne i monitorowane odniesieniem.
Zapisuj przebieg od wspólnego początku
Przenieś sondę powtarzalnym ruchem, uruchom pomiar w tej samej chwili i nie zmieniaj zanurzenia ani przepływu.
Wyznacz ustaloną wartość końcową
Nie zakładaj, że jest równa nastawie urządzenia. Odczytaj stabilny poziom osiągnięty w konkretnym stanowisku.
Oblicz poziom 90% skoku
Do wartości początkowej dodaj 0,90 różnicy między poziomem końcowym a początkowym i odczytaj czas przejścia.
Powtórz i opisz rozrzut
Jedna próba może zależeć od ruchu operatora. Powtórzenia pokażą, czy metoda i różnice między sondami są powtarzalne.
Czas odpowiedzi i wzorcowanie odpowiadają na inne pytania
Jakie są najczęstsze błędy w interpretacji T90?
Błędy powstają, gdy pojedynczą liczbę odrywa się od definicji i stanowiska. T90 bywa wtedy mylone z dokładnością, czasem odświeżania albo obietnicą wyniku w każdej próbce. Tymczasem jest parametrem dynamicznym odnoszącym się do określonego skoku i warunków wymiany ciepła.
- Traktowanie T90 jako „90% dokładności” lub dopuszczalnego błędu 10%.
- Przenoszenie czasu z poruszanej wody na nieruchome powietrze, pastę albo powierzchnię.
- Porównywanie T90 jednej sondy z T99 drugiej bez znajomości ich przebiegów.
- Uznawanie cyklu pomiarowego 0,5 s za odpowiedź cieplną po 0,5 s.
- Stosowanie wzorów T63/T90/τ bez zastrzeżenia, że dotyczą modelu pierwszego rzędu.
- Pomijanie głębokości, przewodzenia po osłonie, docisku lub prędkości przepływu.
- Ocenianie szybkiej, cienkiej sondy bez uwzględnienia jej odporności mechanicznej.
- Kończenie pomiaru po pierwszej pozornie stabilnej liczbie mimo złego położenia końcówki.
Jeśli przyczyną wolnego lub zmiennego wyniku może być wbicie, zacznij od procedury pomiaru sondą penetracyjną. Zła głębokość i kontakt mogą dominować nad katalogową szybkością samego czujnika.
Akredytowane wzorcowanie PCA — do domówienia
Zapis ma wartość dowodową tylko z czujnikiem o potwierdzonej dokładności. Świadectwo wzorcowania dokumentuje błędy wskazań i niepewność pomiaru.
Najczęstsze pytania
Co oznacza T90 sondy temperatury?
To czas osiągnięcia 90% różnicy między wartością początkową a ustaloną wartością końcową po skoku temperatury, w opisanych warunkach. T90 dotyczy dynamiki wskazania, a nie dokładności, rozdzielczości ani niepewności pomiarowej przyrządu.
Czy T90 jest równe stałej czasowej τ?
Nie. Dla idealnego modelu pierwszego rzędu stała τ odpowiada około 63,2% skoku, natomiast T90 wynosi około 2,303τ. Rzeczywista sonda może nie zachowywać się jak układ pierwszego rzędu, więc relacja jest modelem, nie automatycznym przelicznikiem.
Dlaczego termometr długo mierzy w powietrzu?
Powietrze zwykle przekazuje ciepło do osłony słabiej niż poruszana ciecz. Czas zależy też od prędkości ruchu, promieniowania, masy końcówki i jej osłony. Do szybkich pomiarów gazu stosuje się sondy powietrzne o małej masie.
Czy odświeżanie ekranu co 0,5 s oznacza wynik po 0,5 s?
Nie. To informacja, jak często elektronika próbuje lub wyświetla kolejną wartość. Cieplna końcówka może nadal wyrównywać się z medium przez wiele cykli. Szukaj osobnego czasu T90 lub T99 wraz z warunkami jego badania.
Czy można porównać czasy odpowiedzi dwóch sond?
Tak, jeżeli użyto tego samego kryterium procentowego i porównywalnych warunków: medium, przepływu, skoku, zanurzenia oraz geometrii. Jeśli jedna karta podaje T99 w wodzie, a druga nieopisany czas reakcji, porównanie liczb nie jest rozstrzygające.
