Pirometr czy kamera termowizyjna — co wybrać do diagnostyki i serwisu

Pirometr czy kamera termowizyjna to wybór między jedną wartością z określonego pola a obrazem rozkładu temperatury powierzchni. Pirometr uśrednia sygnał w swojej plamce. Kamera rejestruje wiele pól jednocześnie, dzięki czemu pokazuje, gdzie występują obszary cieplejsze i chłodniejsze.

Różnica nie polega więc na tym, że pirometr jest „mniej dokładną kamerą”. To narzędzia do innych etapów zadania. Kamera odpowiada przede wszystkim na pytanie „gdzie jest anomalia?”, a pirometr sprawnie kontroluje znany, powtarzalny punkt — pod warunkiem właściwej optyki i powierzchni.

Pirometr wystarcza, gdy miejsce pomiaru jest znane, cel ma jednorodną powierzchnię i wyraźnie przewyższa plamkę z używanej odległości. Dobrze sprawdza się podczas powtarzalnych obchodów: kontrolujesz te same obudowy łożysk, rury, nawiewy albo fragmenty rozdzielnicy i porównujesz wyniki w ustalonych warunkach.

• Punkt kontrolny jest zdefiniowany w instrukcji obchodu albo oznaczony na maszynie.
• Cel jest większy od nominalnego pola pomiarowego z zapasem.
• Nie potrzebujesz obrazu do raportu ani lokalizacji nieznanej usterki.
• Powierzchnia ma stabilne właściwości lub zastosowano powtarzalną metodę ograniczenia wpływu emisyjności.
• Odczyt można wykonać z bezpiecznej pozycji bez wchodzenia w strefę ruchu lub wysokiej temperatury.

Przy małym celu kluczowa jest optyka. Poradnik jak dobrać pirometr według D:S pokazuje, jak połączyć wielkość elementu, odległość operatora i nominalną plamkę. Jeśli cel nie wypełnia pola, prawidłowy zakres temperatury nie uratuje odczytu przed domieszką tła.

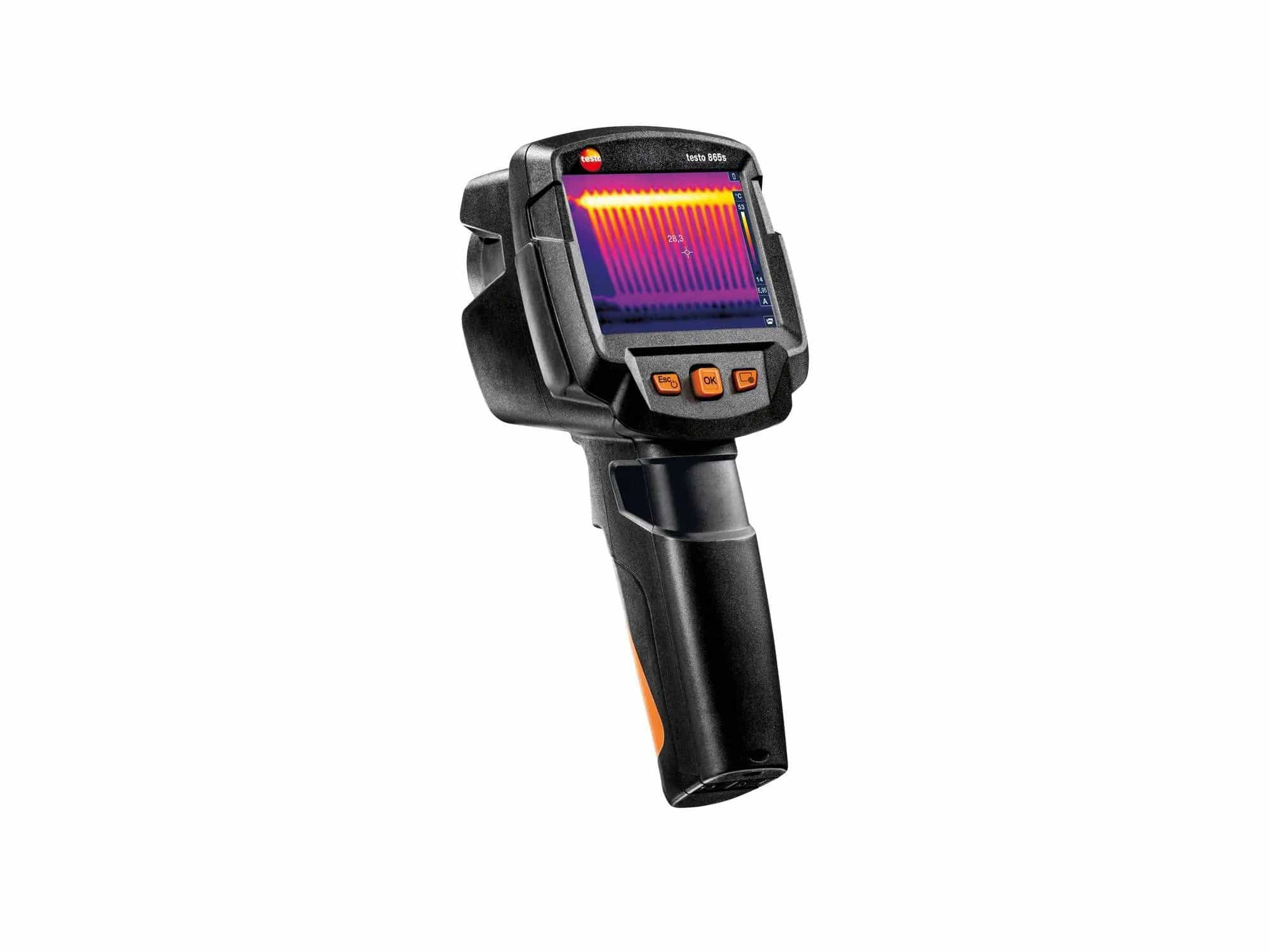

Kamera daje przewagę, gdy trzeba przejrzeć dużą powierzchnię, a położenie anomalii nie jest znane. W jednym kadrze pokazuje rozkład temperatury, więc operator może porównać sąsiednie elementy, symetryczne obwody albo fragmenty przegrody i wybrać miejsca do dokładniejszej kontroli.

Kamera może pokazać mały detal na ekranie, zanim będzie on dostatecznie duży do wiarygodnego pomiaru temperatury. Mierzony element powinien zajmować kilka sąsiednich pól detektora zgodnie z instrukcją modelu. Zwiększenie odległości obejmuje szerszą scenę, ale zmniejsza liczbę pól przypadających na detal.

Rozdzielczość detektora

Więcej elementów pomiarowych ułatwia rozróżnienie drobnych obiektów i późniejszą analizę obrazu.

Pole widzenia

Szerokie obejmuje większy fragment pomieszczenia, ale mały detal zajmuje wtedy mniejszą część obrazu.

Odległość minimalna

Zbyt mały dystans może uniemożliwić prawidłowe odwzorowanie lub ostrość; sprawdź instrukcję obiektywu.

Czułość termiczna

Określa zdolność rozróżniania niewielkich różnic sygnału, ale nie jest tym samym co dokładność temperatury.

Dokładność

Opisuje zgodność wyniku liczbowego w zadanych warunkach i nie wynika automatycznie z ostrego obrazu.

W ofercie są kamery o różnych detektorach, na przykład 160 × 120 oraz 240 × 180 elementów. Wyższa liczba może pomóc przy drobnych celach i szerokim kadrze, ale dobór nadal zależy od obiektywu, odległości, warunków i wymaganej dokumentacji. Nie porównuj modeli wyłącznie po liczbie elementów obrazu.

Najpierw określ decyzję, którą ma wspierać pomiar. Jeśli operator zna punkt i potrzebuje jednej wartości, zacznij od pirometru. Jeżeli musi odnaleźć miejsce anomalii, porównać wiele punktów albo dołączyć obraz do raportu, oceń kamerę. Potem sprawdź ograniczenia powierzchni i geometrii.

1. 1

   Zdefiniuj pytanie diagnostyczne

   Ustal, czy szukasz nieznanej anomalii, czy kontrolujesz znany punkt według stałej procedury.

2. 2

   Określ wielkość i odległość celu

   Dla pirometru policz D:S; dla kamery sprawdź, ile pól detektora zajmie najmniejszy element.

3. 3

   Oceń powierzchnię i otoczenie

   Zidentyfikuj metaliczne odbicia, różne materiały, źródła ciepła i warunki atmosferyczne zmieniające wynik.

4. 4

   Zdecyduj o dokumentacji

   Jeżeli raport musi pokazywać położenie anomalii i porównanie obszarów, termogram daje przewagę nad samą liczbą.

5. 5

   Wykonaj pomiar porównawczy

   Porównuj elementy o podobnym obciążeniu i powierzchni; nie wyciągaj wniosku z jednego koloru bez punktu odniesienia.

6. 6

   Potwierdź przyczynę inną metodą

   Oględziny, pomiar kontaktowy, wilgotność, obciążenie elektryczne lub diagnostyka mechaniczna weryfikują interpretację obrazu.

Pomiary kontaktowe mają własne ograniczenia: docisk, kąt, płaskość i wymiana ciepła z otoczeniem wpływają na wynik. Jeżeli kamera wskazuje obszar do sprawdzenia, zasady przyłożenia sondy znajdziesz w poradniku o kontaktowym pomiarze powierzchni.

Poważnym błędem jest utożsamienie atrakcyjnego obrazu z pewnym rozpoznaniem usterki. Kamera pokazuje wzorzec temperatury powierzchni, a pirometr wartość z pola — przyczyna wymaga interpretacji. Błędy ustawień, odbicia i zbyt mały cel mogą stworzyć przekonujący, ale fałszywy trop.

• Wybór pirometru do przeszukiwania dużej powierzchni punkt po punkcie, gdy anomalia nie ma znanego położenia.
• Zakup kamery do jednego dużego, stałego punktu, w którym wystarcza poprawnie dobrany pirometr.
• Traktowanie koloru termogramu jako bezwzględnej temperatury bez sprawdzenia skali i ustawień.
• Pomiar błyszczącego metalu bez rozpoznania odbicia operatora albo gorącej maszyny.
• Diagnozowanie wilgoci wyłącznie z chłodnego wzorca, bez pomiaru wilgotności i oględzin.
• Uznanie widocznego małego detalu za poprawnie zmierzony, mimo że zajmuje zbyt mało pól detektora.
• Badanie budynku po silnym nasłonecznieniu, podczas opadu lub przy silnym wietrze bez uwzględnienia ich wpływu.

W obu metodach trzeba krótko ocenić emisyjność i odbicia. Nie dublujemy tu pełnej procedury — praktyczne sposoby weryfikacji opisuje poradnik o emisyjności w pomiarze podczerwieni.

Stan oferty sprawdzono 22 sierpnia 2026 roku. Poniższe urządzenia i usługi są współczesnymi przykładami doboru do opisanego zadania, a nie dowodem ich dostępności w pierwotnej dacie publikacji poradnika. Przed zamówieniem trzeba potwierdzić zakres, sondę, dokładność, środowisko pracy i wymagane dokumenty dla konkretnego procesu.

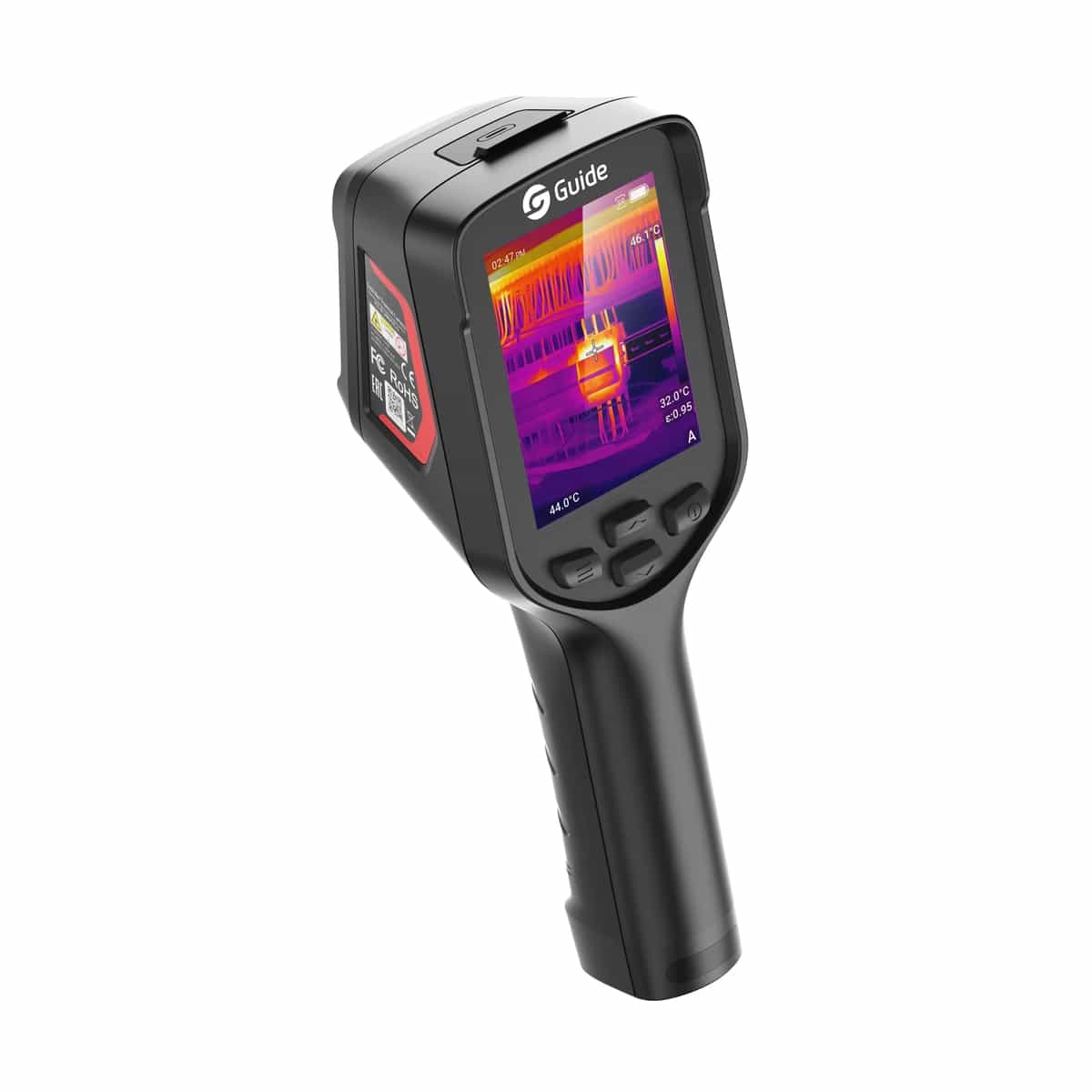

• Kamera termowizyjna 384 × 288 o wysokiej czułości do diagnostyki przemysłowej Guide E4S — Guide Sensmart; pozycja zweryfikowana w aktualnym katalogu Thermonext dla zastosowania omówionego w poradniku.
