Pomiar temperatury powierzchni — dlaczego wyniki się różnią i jak mierzyć poprawnie

Pomiar stykowy jest wymianą ciepła, a nie biernym odczytem. Chłodniejsza sonda odbiera energię z badanego miejsca, cieplejsza ją doprowadza. Wynik ustala się pomiędzy temperaturą obiektu, czujnika i otoczenia, więc zmiana kontaktu albo warunków zmienia również wskazanie.

Na płaskim elemencie czujnik powinien przylegać całą aktywną częścią, bez przechylenia i ruchu. Siła ma być stała, ale nie może przekraczać limitu sondy. Procedurę warto opisać tak, aby kolejna osoba odtworzyła punkt, ustawienie i moment odczytu.

1. 1

   Wybierz reprezentatywny punkt

   Unikaj krawędzi, łączeń i miejsc nad źródłem ciepła, jeśli nie są celem badania. Zaznacz punkt przy porównaniach okresowych.

2. 2

   Sprawdź powierzchnię i sondę

   Usuń luźne zabrudzenia bez naruszania powłoki. Obejrzyj aktywną stopkę, przewód i zakres dopuszczalnej temperatury.

3. 3

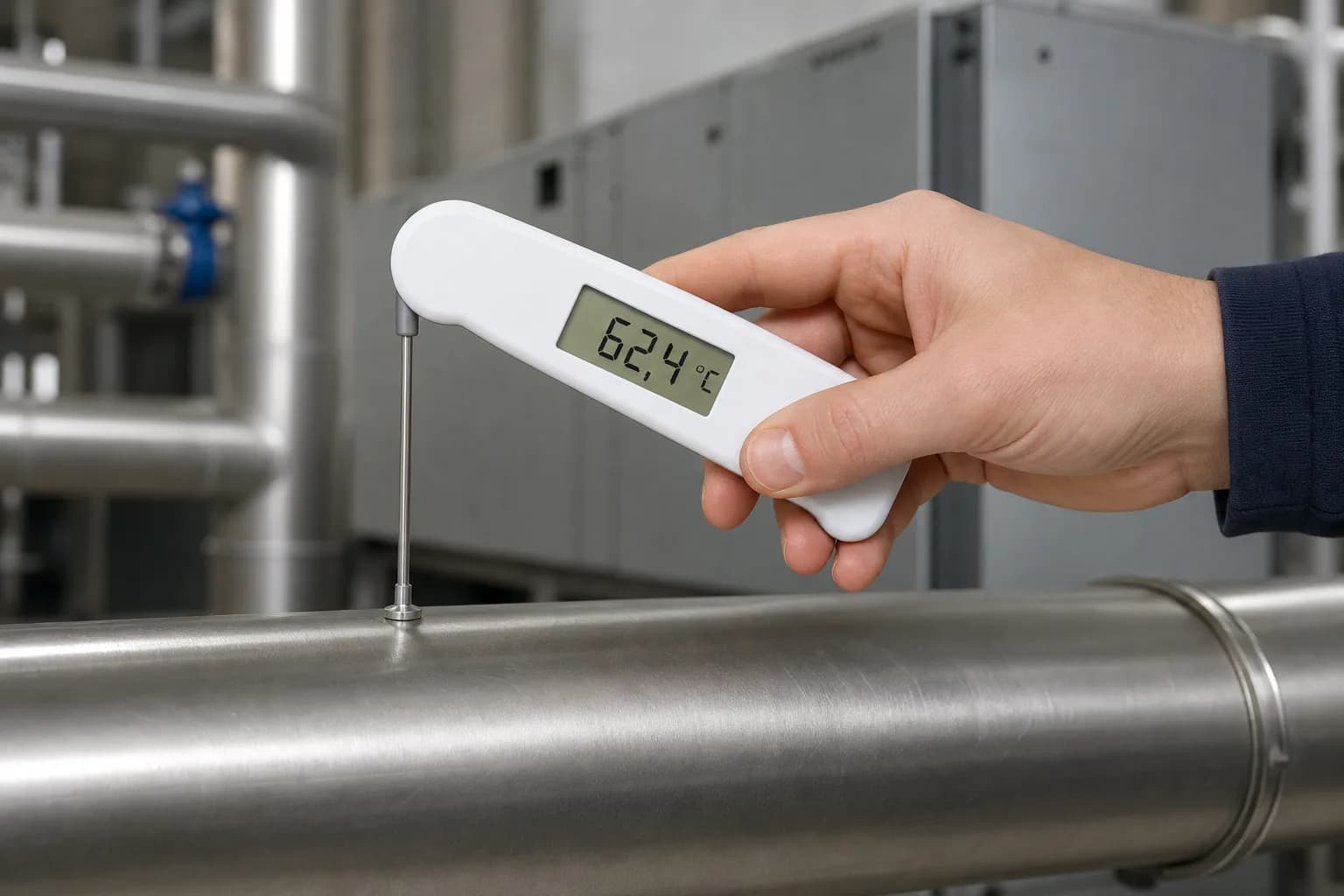

   Przyłóż głowicę płasko

   Ustaw ją zgodnie z instrukcją, zwykle prostopadle, tak aby cała część pomiarowa miała kontakt z obiektem.

4. 4

   Utrzymuj stały docisk

   Nie kołysz ani nie przesuwaj czujnika. Dociskaj w sposób powtarzalny i mieszczący się w ograniczeniach konstrukcji sondy.

5. 5

   Ogranicz wpływ otoczenia

   Osłoń styk przed przeciągiem i silnym promieniowaniem, ale nie przykrywaj go materiałem, który zmieni temperaturę badanego miejsca.

6. 6

   Zastosuj ustalone kryterium odczytu

   Przyjmij wynik po stabilizacji zdefiniowanej dla tej metody, a nie automatycznie po stałej liczbie sekund dla wszystkich obiektów.

7. 7

   Powtórz w tej samej konfiguracji

   Oderwij sondę, pozwól układowi wrócić do stanu roboczego i wykonaj powtórzenie w tym samym punkcie oraz ustawieniu.

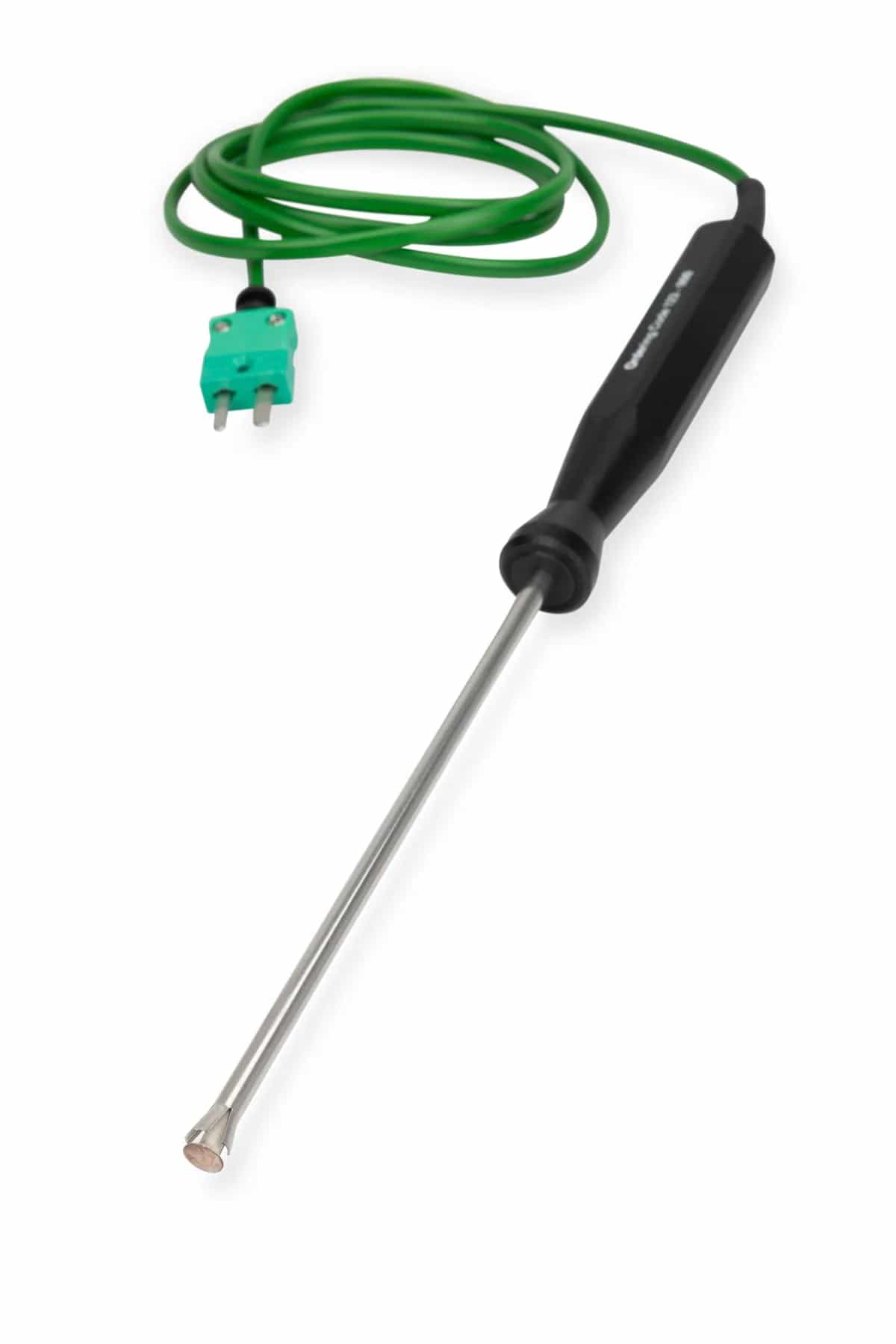

Jeśli sonda jest termoparowa, zgodność jej typu z wejściem przyrządu pozostaje osobnym warunkiem. Różnice K, J, T i N oraz ograniczenia kompletnego zestawu opisuje poradnik o typach termopar.

Sonda stykowa sprawdza się na dostępnej, nieruchomej powierzchni, gdy można zapewnić dobry kontakt. Pirometr pomaga przy obiekcie gorącym, ruchomym lub niedostępnym. Kamera służy do przeglądu rozkładu i wyszukania miejsc, które potem można ocenić ustaloną metodą punktową.

Przy pirometrze rozstrzyga nie sam laser, lecz wielkość pola widzianego przez detektor. Zależność od odległości wyjaśnia poradnik jak dobrać optykę pirometru. Błyszczący metal może odbijać promieniowanie otoczenia, dlatego wymaga świadomej metody i kontroli emisyjności.

Kamera nie zastępuje automatycznie pomiaru punktowego. Pokazuje rozkład, ale wartość w wybranym miejscu nadal zależy od ustawień i powierzchni. Kryteria wyboru opisuje poradnik pirometr czy kamera termowizyjna.

Czas podany dla czujnika opisuje jego reakcję w określonych warunkach badania, nie gwarantuje identycznego zachowania na każdej powierzchni. W praktyce trzeba obserwować trend, ustalić dopuszczalną zmianę wskazania i stosować to samo kryterium przy porównywanych pomiarach.

Parametr czasu osiągnięcia 90% zmiany (T90) pomaga porównywać dynamikę czujników w zadanych warunkach, ale nie jest obietnicą czasu na dowolnym obiekcie. Sposób jego czytania opisuje poradnik o czasie odpowiedzi sondy T90.

Błędy zwykle wynikają z niepowtarzalnego kontaktu albo z porównania metod mierzących w inny sposób. Sonda dotyka małego obszaru i może go zaburzyć, pirometr uśrednia pole promieniowania, a kamera tworzy mapę. Zgodność liczb nie jest więc domyślna.

• Przykładanie płaskiej głowicy pod kątem — aktywna część nie styka się w pełni z powierzchnią.
• Zmiana docisku podczas odczytu — pole i opór cieplny styku zmieniają się razem ze wskazaniem.
• Przesuwanie sondy po metalu — czujnik kolejno trafia na miejsca o innej temperaturze i warunkach kontaktu.
• Pomiar przez izolację rury — wynik opisuje zewnętrzną powierzchnię izolacji, nie czynnik płynący wewnątrz.
• Przyjęcie stałego czasu z innej sondy — stabilizacja zależy od konstrukcji, obiektu, temperatury i otoczenia.
• Kierowanie lasera pirometru w mały detal bez kontroli pola pomiarowego — detektor może objąć także tło.
• Pomiar błyszczącego metalu pirometrem bez oceny emisyjności i odbić — wynik może opisywać wpływ otoczenia.
• Porównanie sondy i pirometru w różnych punktach — gradient powierzchni zostaje pomylony z różnicą przyrządów.
• Uznanie temperatury ścianki za temperaturę cieczy — pomija się opory cieplne, przepływ i straty do otoczenia.
