Miernik wilgotności i temperatury listew drewnianych TROP-1R

Układ TROP-1R zaprojektowano do ciągłego, automatycznego monitorowania wilgotności na wyjściu strugarki drewna lub innych maszyn przetwarzających listwy drewniane. Dzięki precyzyjnemu pomiarowi pozwala na natychmiastową sygnalizację przekroczenia ustawionych przez użytkownika wartości wilgotności minimalnej i maksymalnej.

Urządzenie wykonuje pomiar wilgotności na powierzchni materiału, co sprawia, że jest odpowiednie wyłącznie dla świeżo struganego drewna. System znajduje także zastosowanie w pomiarze wilgotności innych ruchomych materiałów, takich jak tarcica, wstęgi papieru, płyty kartonowo-gipsowe czy sklejki.

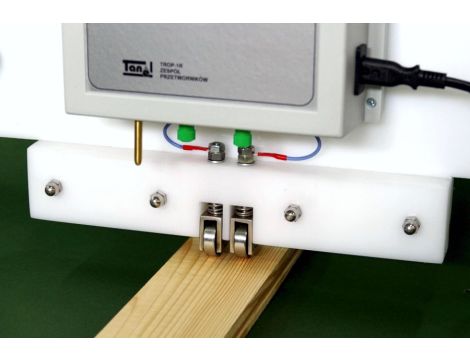

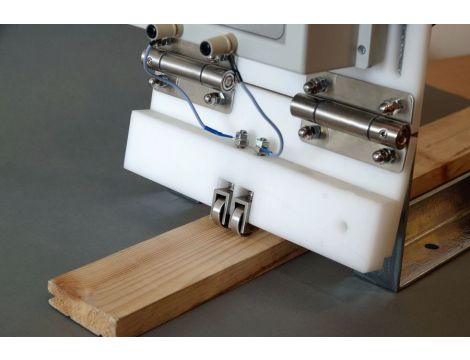

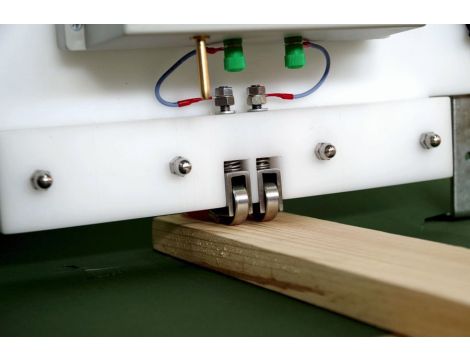

Miernik TROP-1R opiera swoje działanie na pomiarze impedancji materiału, która jest przekształcana w sygnał elektryczny. Elektrody pomiarowe w postaci toczących się łożysk kulkowych zapewniają kontakt z powierzchnią badanego materiału. Wyniki pomiaru są przetwarzane i przedstawiane w postaci procentowej na dużych, czytelnych wyświetlaczach LED.

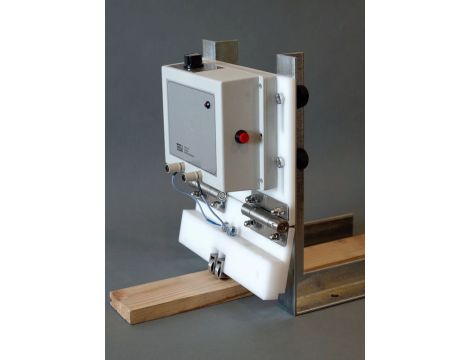

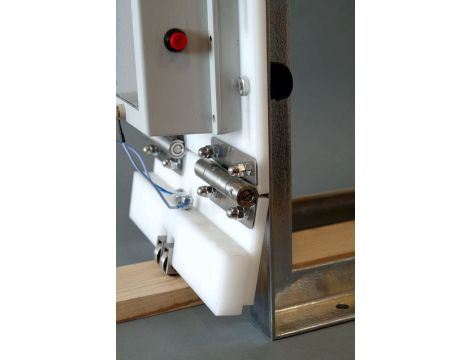

Urządzenie składa się z trzech głównych modułów:

• Elektrody pomiarowe – odpowiadają za kontakt z materiałem.

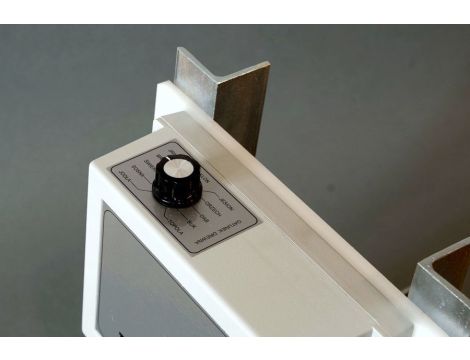

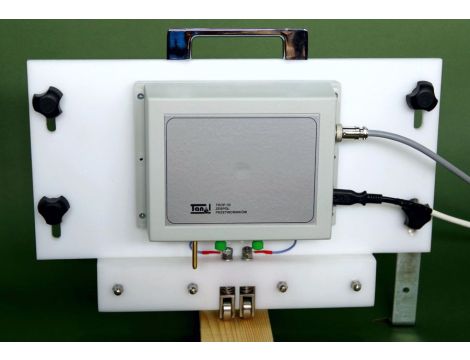

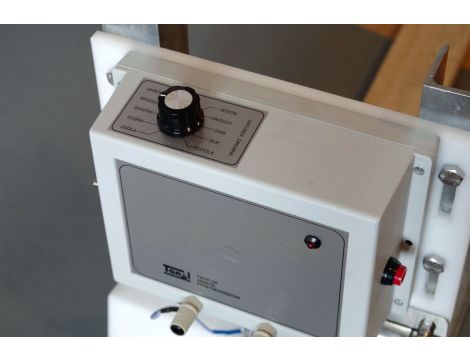

• Zespół przetworników – przekształca zmierzoną impedancję na sygnał elektryczny.

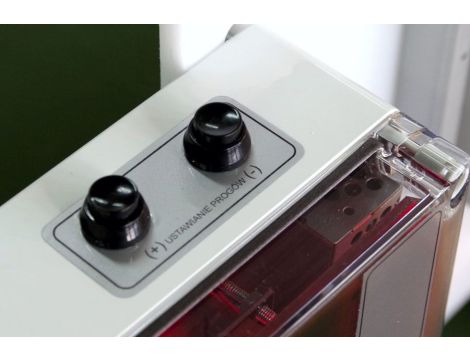

• Odbiornik – wyświetla wyniki pomiaru oraz umożliwia ustawianie progów wilgotności.

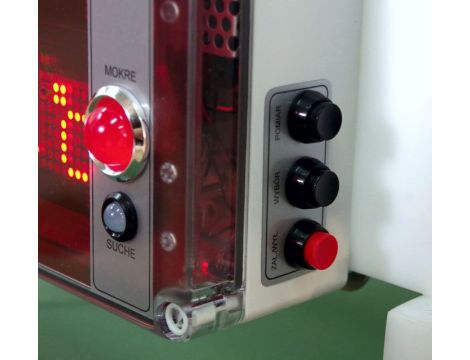

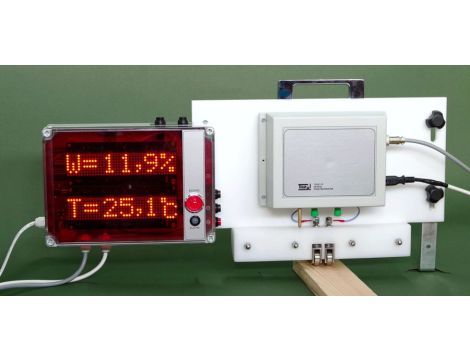

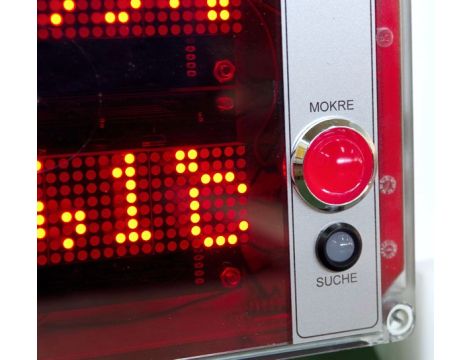

Wilgotność i temperatura są prezentowane w czasie rzeczywistym na dwóch dużych wyświetlaczach LED o wysokości cyfr 27 mm. Dodatkowo, odbiornik wyposażono w funkcję ustawiania progów wilgotności, a o ich przekroczeniu informuje migająca dioda o średnicy 20 mm.

Opcjonalnie, urządzenie może być wyposażone w wyjście przekaźnikowe, które pozwala na podłączenie sygnału akustycznego (np. syreny) lub wyjścia analogowe (4-20 mA) do integracji z systemami rejestracji danych.
