Wzorcowanie i metrologia

Każdy pomiar kończy się decyzją: zwolnić partię do sprzedaży, przyjąć dostawę, wydłużyć suszenie, zutylizować szczepionki po awarii chłodziarki albo uznać wyrób za zgodny ze specyfikacją. Jeżeli przyrząd systematycznie zawyża lub zaniża wynik, wszystkie te decyzje zapadają na złych danych — a błąd przyrządu jest z zewnątrz niewidoczny. Termometr z dryfującą sondą pokazuje liczby równie pewnie jak sprawny.

Wzorcowanie rozwiązuje dokładnie ten problem: porównuje wskazania przyrządu ze wzorcem o znanych właściwościach i dokumentuje, o ile przyrząd się myli w sprawdzonych punktach. Dzięki temu wiesz, czy danym można ufać, a audytorowi pokazujesz dowód zamiast zapewnień. Elektronika starzeje się, a dryft czujnika, upadki i skoki temperatury zmieniają charakterystykę — bez okresowego porównania ze wzorcem ta wiedza po prostu wygasa.

• Bezpieczeństwo żywności: zwolnienie potrawy lub partii na podstawie zaniżonej temperatury obróbki.
• Farmacja i zimny łańcuch: decyzja o dopuszczeniu leków po odchyleniu temperatury w chłodni.
• Laboratoria: wyniki badań wydawane klientom z powołaniem na spójność pomiarową.
• Przemysł: kontrola parametrów procesu, od których zależą jakość wyrobu i reklamacje.
• Dokumentacja: zapisy z rejestratorów jako dowód podczas inspekcji albo w sporze z kontrahentem.

Rachunek jest przy tym asymetryczny: wzorcowanie kosztuje ułamek wartości przyrządu i chwilę przestoju, a niewykryty błąd potrafi kosztować całą partię produktu, powtórzone badania albo niezgodność na audycie. Dlatego w praktyce pytanie rzadko brzmi „czy wzorcować” — znacznie częściej: co, w jakich punktach i jak często.

Wzorcowanie nie jest przy tym celem samym w sobie. To element szerszego nadzoru nad wyposażeniem pomiarowym: rejestru przyrządów, harmonogramu, oceny wyników i kontroli bieżących. Ten przewodnik prowadzi przez wszystkie te elementy po kolei — od pojęć po praktykę — i przy każdym wskazuje, gdzie doczytać szczegóły.

Największe nieporozumienia w metrologii zaczynają się od słów. „Wzorcowanie”, „legalizacja”, „kalibracja” i „adiustacja” bywają używane zamiennie, choć oznaczają zupełnie różne działania — o różnych skutkach prawnych i dowodowych. Zanim zlecisz jakąkolwiek usługę, upewnij się, co faktycznie otrzymasz.

W tym przewodniku trzymamy się terminologii Międzynarodowego słownika metrologii (VIM): „wzorcowanie” oznacza porównanie ze wzorcem, a potoczną „kalibrację” — w znaczeniu, w jakim używają jej serwisy — nazywamy po imieniu adiustacją, czyli nastawieniem przyrządu. Tabela porządkuje wszystkie trzy pojęcia na start:

Najkrócej: o wzorcowaniu decydujesz Ty, o legalizacji — przepisy, a adiustacja to ingerencja w przyrząd, po której trzeba wzorcować ponownie. Ustawa Prawo o miarach określa wzorcowanie jako dobrowolne, a prawną kontrolę metrologiczną ogranicza do przyrządów wymienionych w rozporządzeniu — termometrów, rejestratorów ani higrometrów w tym wykazie nie ma, więc „legalizacja termometru” po prostu nie istnieje. Pełne rozplątanie pojęć, tabelę różnic i listę pytań audytora HACCP, GDP i ISO znajdziesz w artykule o różnicach między wzorcowaniem a legalizacją.

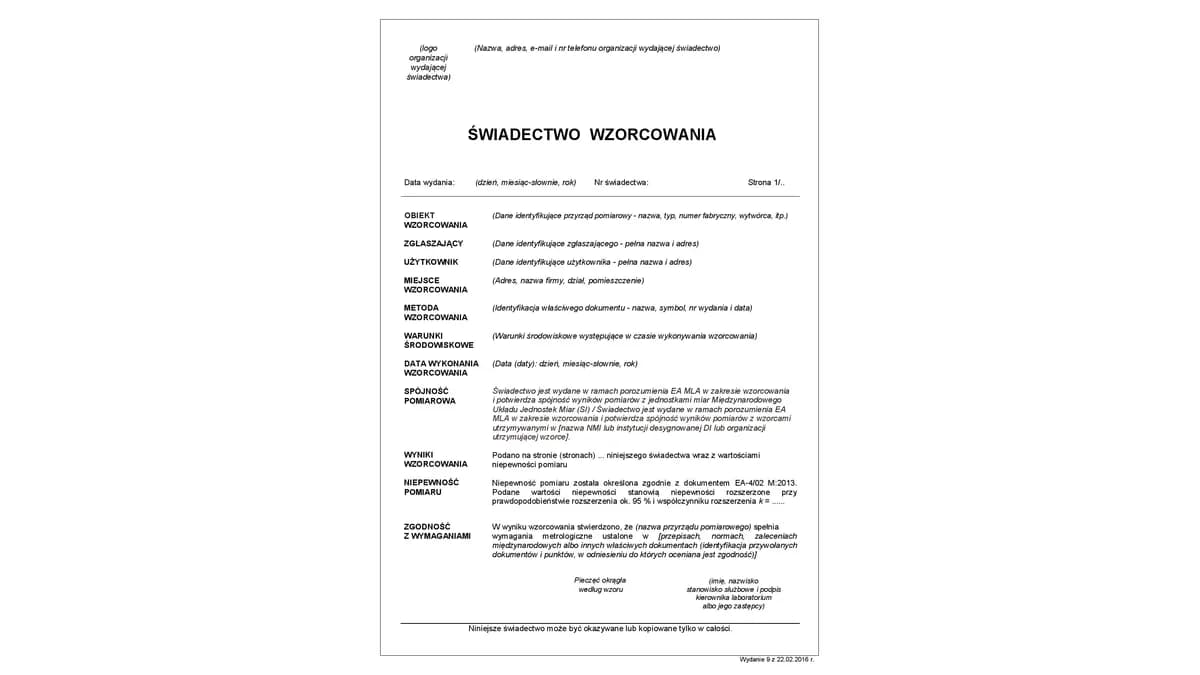

Świadectwo wzorcowania to dokument z surowymi danymi pomiarowymi: identyfikacją przyrządu, metodą i warunkami wzorcowania oraz wynikami w poszczególnych punktach — wskazaniem wzorca, wskazaniem przyrządu i błędem wskazania. Do każdego wyniku laboratorium podaje niepewność rozszerzoną: zgodnie z dokumentem EA-4/02 ze współczynnikiem rozszerzenia k = 2, co odpowiada prawdopodobieństwu około 95 % — w tak wyznaczonym przedziale wokół wyniku najprawdopodobniej leży wartość prawdziwa.

Najważniejsza rzecz do zapamiętania: świadectwo nie orzeka, czy przyrząd „nadaje się do użytku”. Tę ocenę wykonuje użytkownik, porównując błąd wskazania powiększony o niepewność z tolerancją własnego procesu — i dokumentując decyzję o dopuszczeniu przyrządu. Świadectwo odłożone do segregatora bez tej analizy nie jest nadzorem, tylko jego pozorem.

Jak czytać tabelę wyników, czym różni się błąd od poprawki, na czym polega reguła decyzyjna z pasem ochronnym i co zrobić, gdy błąd okaże się za duży — krok po kroku, z przykładem liczbowym, pokazuje poradnik o tym, jak czytać świadectwo wzorcowania. Jeśli natomiast mylą Ci się pojęcia z kart katalogowych, zajrzyj do tekstu o różnicach między dokładnością, rozdzielczością i niepewnością — to trzy różne wielkości i żadna nie zastępuje pozostałych.

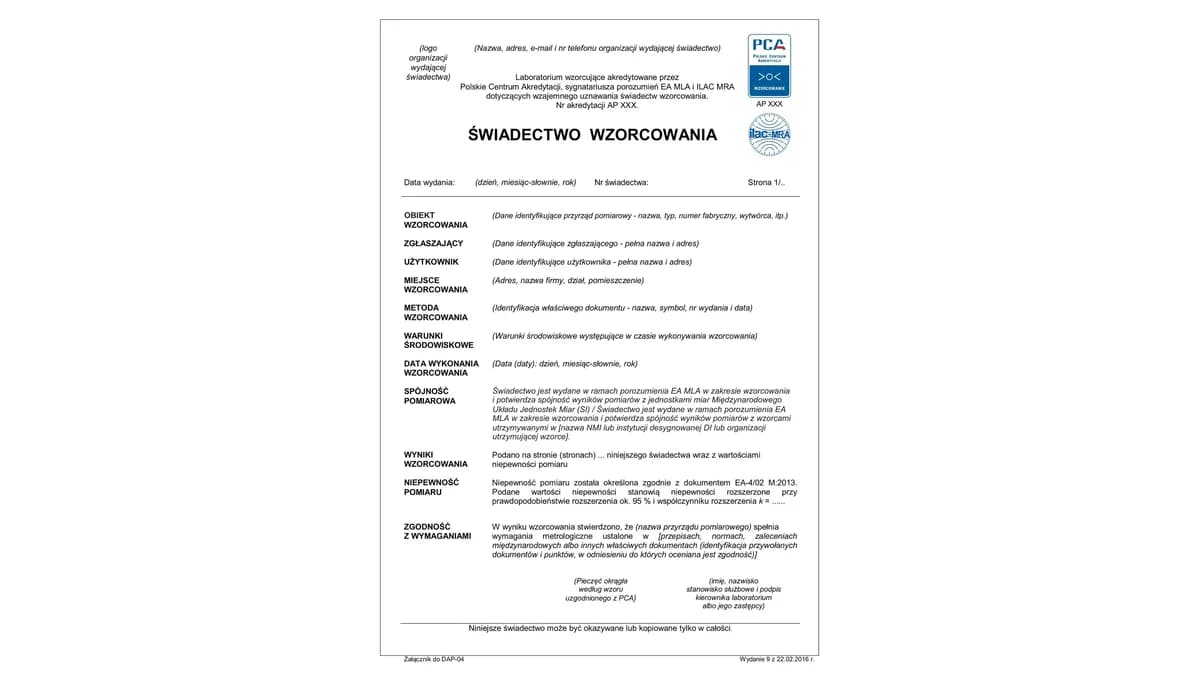

Oba dokumenty powstają w ten sam sposób: laboratorium porównuje przyrząd ze wzorcem o udokumentowanej spójności pomiarowej i wystawia świadectwo z błędami wskazań oraz niepewnością. Różnica polega na tym, kto potwierdza kompetencje laboratorium. Przy świadectwie akredytowanym robi to niezależnie Polskie Centrum Akredytacji, oceniając laboratorium według normy PN-EN ISO/IEC 17025 — a dzięki międzynarodowym porozumieniom o wzajemnym uznawaniu taki dokument jest honorowany także za granicą, bez dodatkowego dowodzenia kompetencji.

Świadectwo nieakredytowane nie jest przez to bezwartościowe: dla przyrządów roboczych nadzorowanych wewnętrznie bywa w zupełności wystarczające i zwykle kosztuje mniej. Kluczowe pytanie brzmi: kto będzie ten dokument oglądał i czego wymaga — audytor, jednostka certyfikująca, klient czy tylko własna procedura. Formalne różnice między oboma dokumentami, oczekiwania audytów GDP i laboratoriów oraz dobór według krytyczności pomiaru zebraliśmy w artykule o tym, kiedy które świadectwo wystarcza.

Spójność pomiarowa to — według Międzynarodowego słownika metrologii (VIM) — właściwość wyniku pomiaru polegająca na powiązaniu go z odniesieniem przez nieprzerwany łańcuch wzorcowań, z których każde wnosi swój udział do niepewności. Mówiąc obrazowo: Twój termometr „wie, ile to jest stopień”, bo został porównany ze wzorcem, który porównano z lepszym wzorcem — i tak aż do definicji jednostki miary.

1. Definicja jednostki miary w układzie SI — szczyt łańcucha, wspólny dla wszystkich krajów.
2. Wzorce państwowe utrzymywane przez krajowe instytucje metrologiczne — w Polsce Główny Urząd Miar.
3. Wzorce odniesienia laboratoriów wzorcujących, okresowo porównywane ze wzorcami wyższego rzędu.
4. Wzorce robocze, którymi laboratorium wykonuje codzienne wzorcowania.
5. Twój przyrząd — ostatnie ogniwo łańcucha, opisane świadectwem wzorcowania.

Każde ogniwo dokłada swoją niepewność, dlatego niepewność rośnie w dół łańcucha: przyrząd roboczy nigdy nie będzie „pewniejszy” niż wzorzec, względem którego go sprawdzono. Z tego samego powodu dokument bez odniesienia do spójności pomiarowej nie dowodzi dokładności konkretnego egzemplarza. Różnicę między takim dokumentem a świadectwem wyjaśnia porównanie certyfikatu producenta ze świadectwem wzorcowania. Audytor pyta o łańcuch, nie o obietnicę.

Praktyczny wniosek na etapie zakupów: jeżeli przyrząd ma pracować w pomiarach nadzorowanych, zamów go od razu ze świadectwem wzorcowania. Zaczyna wtedy służbę jako kompletne, udokumentowane ogniwo łańcucha — a Ty unikasz drugiej wysyłki do laboratorium tuż po odebraniu paczki.

Świadectwo wzorcowania nie ma urzędowego terminu ważności, a przepisy nie narzucają jednej częstotliwości. Międzynarodowe wytyczne ILAC-G24 / OIML D 10 wskazują, że odstęp między wzorcowaniami ustala użytkownik: punktem wyjścia dla nowego przyrządu są zalecenia producenta, a potem interwał koryguje się na podstawie ryzyka, intensywności użytkowania i historii kolejnych świadectw. Stabilne, małe błędy pozwalają interwał ostrożnie wydłużyć; rosnący dryf nakazuje go skrócić. Całą procedurę — od czynników ryzyka po obronę przyjętego odstępu na audycie — rozkłada na kroki artykuł o tym, jak często wzorcować przyrządy.

Analiza ryzyka sprowadza się do jednego pytania: co się stanie, jeśli przyrząd się myli, a dowiesz się o tym dopiero przy następnym wzorcowaniu? Im droższa odpowiedź — utylizacja partii leków, wycofanie wyrobu, utrata akredytacji — tym krótszy interwał i tym gęstsze kontrole pomiędzy. Niektóre branże konkretyzują wymagania: wytyczne Dobrej Praktyki Dystrybucyjnej wskazują dla sprzętu monitorującego temperaturę w transporcie leków wzorcowanie co najmniej raz w roku.

Niezależnie od harmonogramu wzorcowanie wykonaj po każdym zdarzeniu, które mogło zmienić charakterystykę przyrządu:

• po upadku, zalaniu lub przegrzaniu przyrządu albo sondy,
• po naprawie lub adiustacji — stare świadectwo przestaje opisywać przyrząd,
• gdy kontrola międzywzorcowa daje wynik na granicy lub poza przyjętą tolerancją,
• przed pomiarami o wyjątkowej wadze, na przykład rozstrzygającymi spór z kontrahentem,
• gdy wymaga tego klient, audytor lub jednostka certyfikująca.

Przyjęty interwał zapisz razem z uzasadnieniem — choćby jednym zdaniem w rejestrze wyposażenia. Na audycie różnica jest zasadnicza: „co dwanaście miesięcy, bo pomiar decyduje o zwolnieniu partii, a historia świadectw pokazuje stabilny dryf poniżej połowy tolerancji” broni się samo; goła data w tabeli — nie.

Świadectwo jest tak użyteczne, jak trafnie dobrane punkty wzorcowania. Laboratorium sprawdzi przyrząd w punktach, które zamówisz — a te powinny pokrywać zakres, w którym faktycznie mierzysz. Świadectwo termometru chłodniczego wystawione wyłącznie w temperaturze pokojowej niewiele mówi o pracy w 2–8 °C i audytor ma prawo je zakwestionować.

1. 1

   Określ zakres roboczy i tolerancję procesu

   Zapisz, w jakich wartościach przyrząd naprawdę pracuje i jaki błąd jest jeszcze akceptowalny. Bez tolerancji nie ocenisz później wyników ze świadectwa.

2. 2

   Dobierz punkty wzorcowania

   Kilka punktów rozłożonych w zakresie roboczym, zawsze z punktem najbliższym codziennym pomiarom. Przy przyrządach wielofunkcyjnych dobierz punkty dla każdej używanej wielkości.

3. 3

   Skompletuj zestaw pomiarowy

   Miernik wzorcuj razem z sondą, z którą pracuje — to para tworzy tor pomiarowy. Dołącz akcesoria wpływające na wynik i oznacz przyrząd numerem identyfikacyjnym z rejestru.

4. 4

   Sprawdź stan techniczny przed wysyłką

   Świeże baterie, czysta i nieuszkodzona sonda, czytelny wyświetlacz. Przyrząd niesprawny wróci z laboratorium bez świadectwa albo z wynikiem, którego nie wykorzystasz.

5. 5

   Zaplanuj przestój i zastępstwo

   Na czas wzorcowania wyznacz przyrząd zastępczy o potwierdzonej dokładności, żeby proces nie został bez nadzoru.

6. 6

   Oceń wyniki po powrocie

   Porównaj błędy i niepewność z tolerancją procesu, zapisz decyzję o dopuszczeniu i zaktualizuj rejestr wyposażenia wraz z terminem następnego wzorcowania.

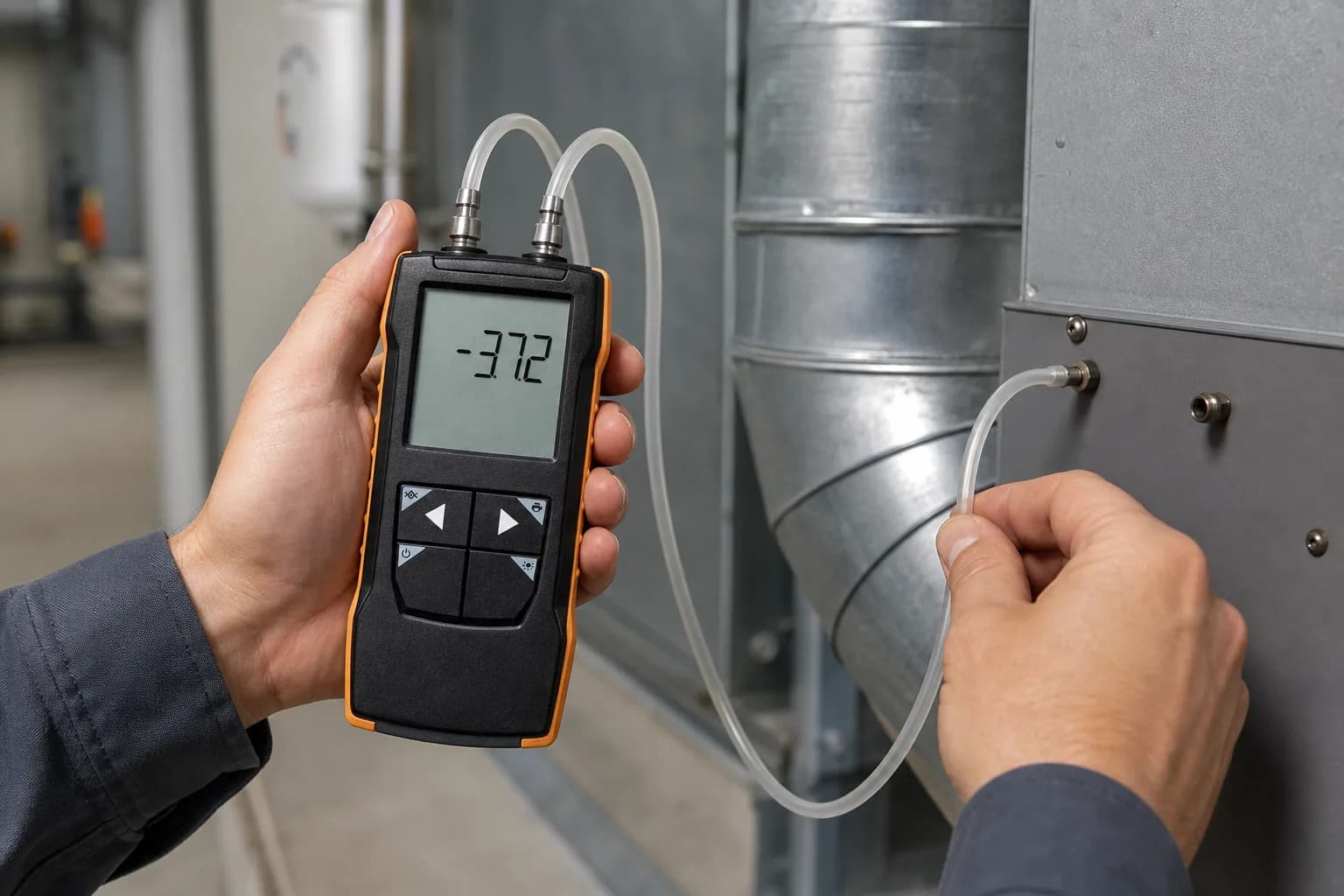

Punkty i zakresy uzgadnia się przy zgłoszeniu: dla termometrów, sond i rejestratorów właściwe będzie wzorcowanie w zakresie temperatury, a dla termohigrometrów — wzorcowanie wilgotności w punktach odpowiadających warunkom pracy przyrządu, na przykład typowej wilgotności magazynu czy archiwum. Przy manometrach najpierw trzeba rozumieć, co oznacza klasa dokładności i jak powiązać ją z zakresem przyrządu, a dopiero potem oceniać wynik względem tolerancji procesu.

Świadectwo opisuje stan przyrządu w dniu wzorcowania — a dryft nie czeka na harmonogram. Dlatego dojrzały nadzór uzupełnia wzorcowanie o kontrole międzywzorcowe: szybkie, regularne sprawdzenia, które wychwytują problem na długo przed kolejną wizytą w laboratorium. Nie zastępują one wzorcowania, ale wcześnie wykrywają zmianę wskazań i dają audytorowi dowód, że przyjęty interwał nie jest fikcją. Gotowy sposób planowania i zapisu takich kontroli opisuje poradnik o sprawdzeniach okresowych termometrów.

Do porównań służą przyrządy odniesienia utrzymywane wyłącznie do tej roli: termometry wzorcowe i termohigrometry wzorcowe dostarczane ze świadectwem, a przy większej liczbie sond — kalibratory temperatury, które odtwarzają zadany punkt na miejscu, bez wysyłania czegokolwiek do laboratorium. Kryteria wyboru opisuje przewodnik o tym, jak dobrać termometr wzorcowy do sprawdzeń przyrządów. Przyrząd odniesienia trzymaj z dala od codziennej pracy: im mniej przygód, tym stabilniejsza charakterystyka.

Przy większej liczbie termometrów i sond kontrolę w kilku punktach usprawnia suche źródło temperatury. Zanim wdrożysz je we własnym nadzorze, sprawdź jak działa kalibrator temperatury z suchym blokiem, jakie ma ograniczenia i kiedy takie rozwiązanie ma sens organizacyjny.

Najprostszą kontrolę wykonasz bez żadnych zakupów: mieszanina topniejącego lodu i wody stabilizuje się bardzo blisko 0 °C i pozwala wychwycić przyrząd, który zaczął kłamać. Jak poprawnie przygotować mieszaninę, na co uważać przy teście we wrzątku i jakie wskazania uznać za akceptowalne — opisuje poradnik o tym, jak sprawdzić dokładność termometru. Pamiętaj tylko o granicy: to kontrola robocza, nie wzorcowanie.

Wyniki kontroli zapisuj w jednym miejscu i patrz na trend, nie na pojedynczy odczyt. Powolne, jednostajne oddalanie się od punktu odniesienia to klasyczny obraz dryfu — i sygnał, by skrócić interwał albo przyspieszyć wzorcowanie, zanim przyrząd wyjdzie poza tolerancję procesu.

Do sprawnego nadzoru nie potrzebujesz działu metrologii. W małej i średniej firmie wystarczy pięć elementów prowadzonych konsekwentnie — to one spinają wszystko, o czym mowa wyżej, w jeden system, który obroni się na audycie. Laboratoria mogą przełożyć tę samą logikę na wymagania opisane w poradniku o nadzorze nad wyposażeniem pomiarowym według ISO/IEC 17025:

1. Rejestr wyposażenia: lista przyrządów z numerami identyfikacyjnymi, lokalizacją, statusem i terminem następnego wzorcowania.
2. Tolerancje procesów: dla każdego pomiaru krytycznego zapisane wymaganie, względem którego oceniasz świadectwa.
3. Harmonogram wzorcowań z uzasadnieniem interwałów — analiza ryzyka zamiast „bo tak było zawsze”.
4. Kontrole międzywzorcowe z prostym zapisem: data, przyrząd, punkt kontrolny, odczyt, decyzja.
5. Procedura na wypadek przekroczenia: co z przyrządem i co z pomiarami wykonanymi od ostatniej dobrej kontroli.

Ostatni punkt bywa najbardziej niedoceniany. Przyrząd poza tolerancją to nie tylko koszt naprawy — to pytanie o wszystkie decyzje podjęte na jego wskazaniach od ostatniego potwierdzenia dokładności. Firmy z gęstymi kontrolami międzywzorcowymi zawężają to okno do dni; firmy bez kontroli — do całego interwału między wzorcowaniami. Sam plan też nie jest dokumentem „raz na zawsze”: przeglądaj go cyklicznie, na przykład przy okresowym przeglądzie systemu jakości, i aktualizuj po każdej zmianie procesu, przyrządu lub wymagań klienta.

• Szukanie „legalizacji termometru” — termometry nie podlegają prawnej kontroli metrologicznej; właściwą usługą jest wzorcowanie.
• Zlecanie „kalibracji” bez ustalenia, co obejmuje — samo nastawienie przyrządu bez świadectwa nie daje żadnego dowodu dokładności.
• Wzorcowanie w punktach oderwanych od procesu — świadectwo z temperatury pokojowej nie broni pomiarów w chłodni ani w piecu.
• Odkładanie świadectw bez oceny zgodności — dokument bez porównania z tolerancją i bez decyzji o dopuszczeniu nie jest nadzorem.
• Sztywny interwał bez analizy ryzyka — audytor zapyta, skąd wynika, a „bo tak było zawsze” nie jest uzasadnieniem.
• Brak kontroli międzywzorcowych — dryf wykryty dopiero w laboratorium podważa pomiary z całego interwału.
• Wzorcowanie miernika bez sondy, z którą pracuje — świadectwo opisuje wtedy tylko część toru pomiarowego.
• Wysyłka jedynego przyrządu bez zastępstwa — proces zostaje na czas wzorcowania bez żadnego nadzoru.
