Sprawdzenia okresowe termometrów — jak kontrolować przyrządy między wzorcowaniami i jak to zapisywać

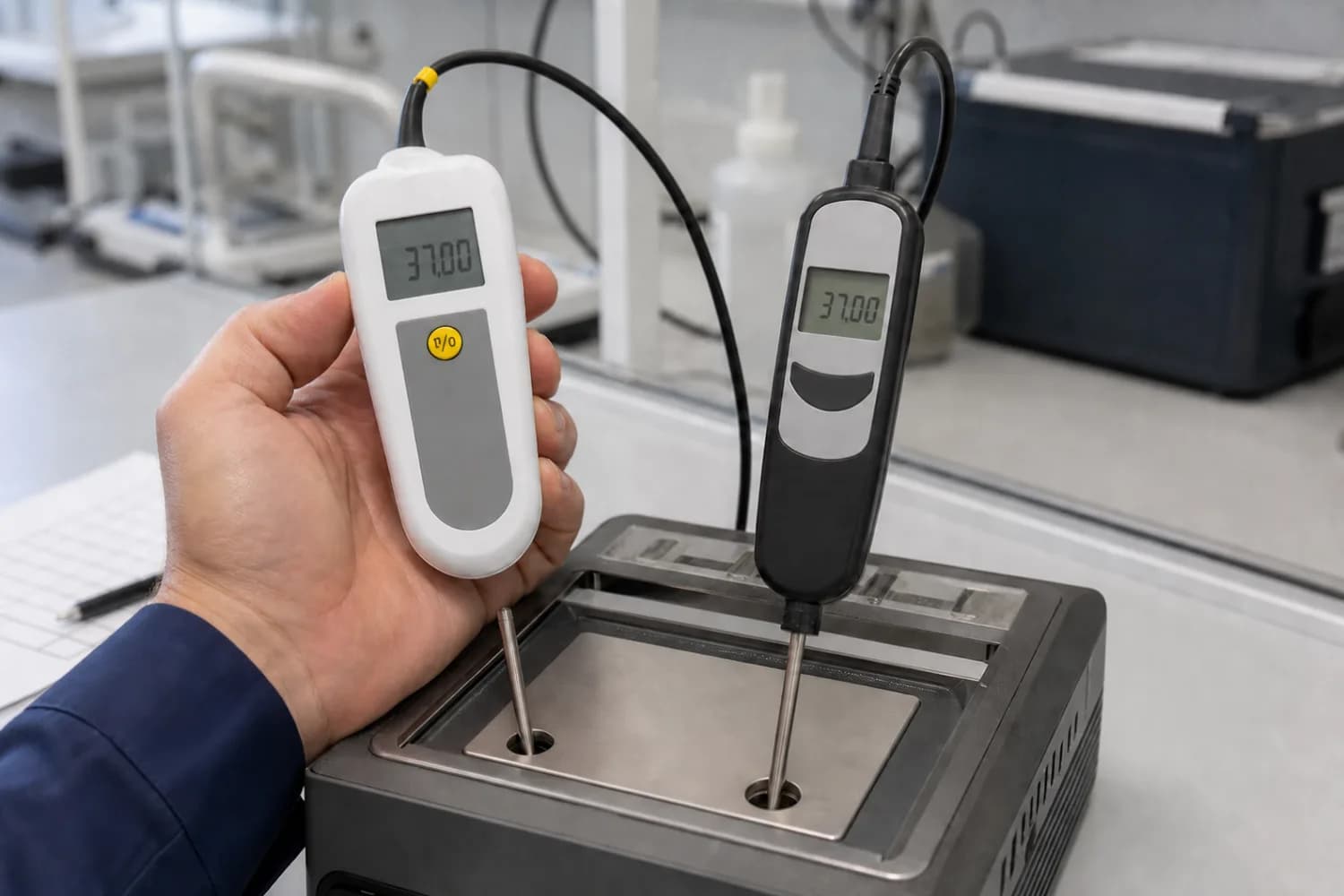

Sprawdzenia okresowe termometrów to zaplanowane, udokumentowane porównania przyrządów roboczych z odpowiednim odniesieniem między kolejnymi wzorcowaniami. Ich celem jest wykrycie zmiany wskazań, uszkodzenia lub utraty zaufania odpowiednio wcześnie. Sprawdzenie obejmuje wybrane punkty i kryterium użytkownika; nie tworzy pełnej charakterystyki metrologicznej przyrządu.

Kontrola między wzorcowaniami nie przedłuża automatycznie „ważności” świadectwa. Jest dodatkowym dowodem, że zachowanie przyrządu pozostaje pod nadzorem. Punktową metodę użytkową opisuje poradnik jak sprawdzić dokładność termometru, a różnice między dokumentami fabrycznymi i wynikiem laboratorium — artykuł certyfikat producenta a świadectwo wzorcowania.

Jeżeli ten etap jest dla Ciebie punktem wyjścia, zobacz także certyfikat producenta a świadectwo wzorcowania; znajdziesz tam szerszy kontekst potrzebny przed wyborem metody.

ILAC-G24 / OIML D 10 nie podaje jednej metody ani częstotliwości dla każdego przyrządu. Program ma odpowiadać ryzyku zastosowania. Najpierw trzeba ustalić, jaka decyzja zależy od wyniku, w jakim zakresie termometr pracuje i jak duże odchylenie można zaakceptować bez zagrożenia dla produktu lub procesu.

1. 1

   Podziel przyrządy według roli i ryzyka

   Oddziel termometry odniesienia, przyrządy krytyczne i pomiary orientacyjne. Ta sama metoda i częstotliwość nie muszą pasować do wszystkich grup.

2. 2

   Wybierz punkty reprezentatywne dla pracy

   Punkt lub punkty powinny obejmować temperatury, przy których zapadają decyzje. Sprawdzenie tylko w 0 °C niewiele mówi o przyrządzie używanym głównie w wysokiej temperaturze.

3. 3

   Dobierz źródło i termometr odniesienia

   Źródło musi być dostatecznie stabilne i jednorodne, a odniesienie mieć aktualny status oraz niepewność odpowiednią do ocenianego kryterium.

4. 4

   Zdefiniuj metodę i kryterium przed próbą

   Zapisz zanurzenie, położenie sond, czas lub warunek stabilizacji, liczbę odczytów, sposób obliczeń, niepewność i regułę decyzji.

5. 5

   Ustal reakcję na wynik poza granicą

   Procedura ma wskazywać, kto blokuje przyrząd, jak potwierdza wynik i od którego momentu ocenia wpływ na wcześniejsze pomiary.

Termometr odniesienia powinien mieć identyfikowalny egzemplarz, aktualne świadectwo, zakres obejmujący punkty sprawdzenia i niepewność wystarczająco małą do wiarygodnej decyzji. Sama wysoka rozdzielczość wyświetlacza nie wystarcza. Liczy się cały tor: miernik, sonda, przewód, warunki użycia i wynik wzorcowania.

Odniesienie powinno mieć zapas względem badanego przyrządu i tolerancji procesu, ale nie ma jednej obowiązkowej proporcji dla wszystkich zastosowań. W decyzji uwzględnia się niepewność całego sprawdzenia. Jeżeli jest zbyt duża w stosunku do granicy akceptacji, metoda nie rozstrzyga — nawet gdy oba wyświetlacze pokazują tę samą liczbę.

Kryterium wynika z zastosowania, a nie z liczby miejsc po przecinku. Trzeba określić maksymalną dopuszczalną różnicę dla danego punktu i sposób uwzględnienia niepewności. Na niepewność sprawdzenia wpływają co najmniej: świadectwo odniesienia, stabilność i jednorodność źródła, rozdzielczość obu przyrządów, powtarzalność oraz położenie sond.

Regułę trzeba zapisać przed poznaniem wyniku. Przesuwanie granicy po pomiarze albo pomijanie niepewności tylko dlatego, że wynik jest niewygodny, odbiera kontroli wartość dowodową. Dla krytycznych pomiarów metodę i budżet niepewności powinien zatwierdzić kompetentny metrolog lub laboratorium.

Rejestr ma pozwolić odtworzyć porównanie i prześledzić zmianę wskazań w czasie. Formularz może być papierowy lub elektroniczny, ale powinien łączyć konkretny wynik z konkretnym miernikiem, sondą i odniesieniem. Sam wpis „sprawdzono — wynik dobry” nie wystarcza do analizy dryftu.

Identyfikacja

Numer termometru i sondy badanej oraz termometru i sondy odniesienia

Status odniesienia

Numer świadectwa lub odsyłacz do niego i data kolejnego przeglądu programu

Metoda

Źródło temperatury, punkt, zanurzenie, stabilizacja i warunki otoczenia istotne dla wyniku

Odczyty

Wartości odniesienia i badanego, powtórzenia, różnica oraz jednostka

Ocena

Kryterium, reguła decyzji, wynik, niepewność lub odsyłacz do jej oszacowania

Odpowiedzialność

Data, wykonawca, zatwierdzający oraz działania po wyniku negatywnym

Kolejne różnice warto zestawiać na wykresie. Powolna zmiana w jednym kierunku może ujawnić dryft czujnika pomiarowego, zanim pojedynczy wynik przekroczy granicę. Historia pomaga również korygować częstotliwość kontroli i wzorcowań.

Wynik poza kryterium oznacza utratę potwierdzenia, że termometr nadaje się do dotychczasowej roli. Wymaga więc zarówno zabezpieczenia przyrządu, jak i oceny pomiarów wykonanych od ostatniego wiarygodnego potwierdzenia. Zakres reakcji zależy od wielkości odchylenia, ryzyka procesu i dostępnych zapisów pośrednich.

1. 1

   Wstrzymaj i oznacz przyrząd

   Uniemożliw dalsze użycie do czasu formalnej decyzji. Zabezpiecz także sondę, przewód i zapis z nieudanego sprawdzenia.

2. 2

   Wyklucz błąd wykonania

   Sprawdź położenie sond, stabilność źródła, złącza, baterię i termometr odniesienia. Powtórzenie wykonaj według tej samej zatwierdzonej metody.

3. 3

   Wyznacz okres potencjalnego wpływu

   Punktem początkowym jest zwykle ostatnie wiarygodne potwierdzenie, ale zakres oceny może skrócić udokumentowana historia kontroli i zdarzeń.

4. 4

   Oceń wcześniejsze decyzje

   Sprawdź, czy możliwe odchylenie mogło zmienić przyjęcie partii, alarm, zwolnienie procesu lub inny wynik zależny od temperatury.

5. 5

   Zdecyduj o dalszym postępowaniu

   Zależnie od ryzyka: wzorcowanie z wynikiem „jak zastano”, naprawa, adiustacja i ponowne wzorcowanie albo wymiana przyrządu.

Nie ma jednej częstotliwości dla wszystkich termometrów. Punkt startowy ustala się z analizy ryzyka, a później przegląda na podstawie danych. Interwał skracają pomiary krytyczne, intensywne użycie, transport, trudne środowisko, niestabilna historia i częste zdarzenia. Zasady dla pełnego cyklu omawia poradnik jak często wzorcować przyrządy.

• Wykonaj sprawdzenie poza harmonogramem po upadku, przeciążeniu, naprawie, długim transporcie lub podejrzanym odczycie.
• Przeglądaj interwał po każdym wzorcowaniu i po każdym wyniku poza kryterium.
• Nie zmieniaj częstotliwości wyłącznie z powodu kosztu — zapisz dane i ocenę ryzyka, które uzasadniają decyzję.
• Powiąż harmonogram z całościowym nadzorem wyposażenia pomiarowego, a nie z osobnym arkuszem bez właściciela.

Niewiarygodne sprawdzenie może dać pozorne poczucie bezpieczeństwa albo niepotrzebnie wycofać sprawny termometr. Najczęściej zawodzi dobór odniesienia, odtworzenie warunków lub reguła decyzji, a nie samo wykonanie odczytu. Przed zatwierdzeniem wyniku warto wykluczyć poniższe błędy metodyczne i dokumentacyjne.

• Nazywanie prostego porównania wzorcowaniem i wydawanie własnego „świadectwa” bez podstaw.
• Termometr odniesienia bez aktualnego statusu, właściwego zakresu albo identyfikacji użytej sondy.
• Jeden punkt kontroli niezwiązany z rzeczywistym zakresem pracy termometru.
• Różne zanurzenie sond, kontakt ze ścianką lub odczyt przed stabilizacją.
• Granica akceptacji ustalana dopiero po zobaczeniu wyniku oraz pomijanie niepewności metody.
• Brak reakcji na trend, dopóki pojedynczy odczyt formalnie mieści się w kryterium.
• Adiustacja od razu po nieudanym wyniku, bez zachowania stanu „jak zastano” i oceny wcześniejszych pomiarów.
