Rejestratory i zdalny nadzór

Rejestrator danych to przyrząd, który samoczynnie mierzy wybraną wielkość — najczęściej temperaturę, a coraz częściej także wilgotność względną czy stężenie CO₂ — i zapisuje wyniki w zadanym interwale, nadając każdemu odczytowi znacznik daty i godziny. Tak powstaje ciągła historia warunków, obejmująca również noce, weekendy i trasę przewozu — czyli dokładnie te okresy, w których przy urządzeniach nikogo nie ma.

Ręczny odczyt z termometru dokumentuje wyłącznie chwilę pomiaru i zależy od dyscypliny ludzi: wpis można pominąć, opóźnić albo uzupełnić z pamięci. Zapis automatyczny jest kompletny i obiektywny, a przy tym zdejmuje z zespołu codzienne chodzenie z arkuszem. Dlatego wszędzie tam, gdzie warunki trzeba wykazać przed audytorem, inspekcją lub klientem, punktem wyjścia jest rejestrator, a nie termometr.

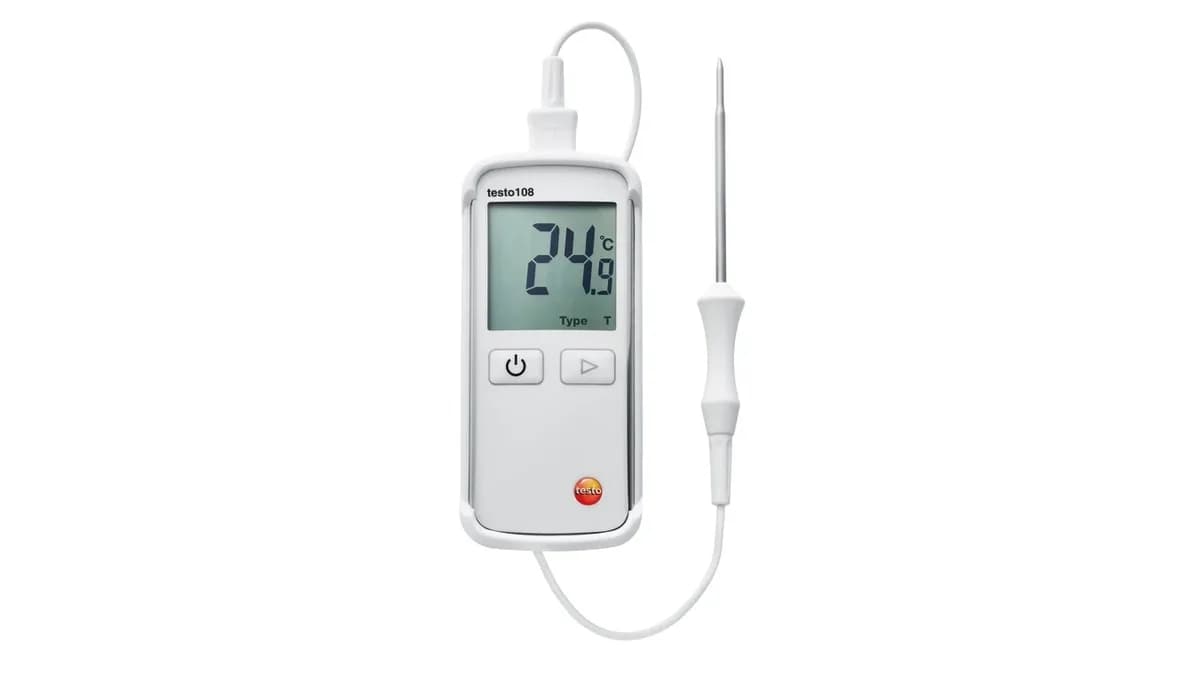

Granicę między odczytem chwilowym a zapisem historii wyznaczamy szczegółowo w porównaniu rejestratora z termometrem. W skrócie: termometr służy decyzjom podejmowanym na miejscu, na przykład przy przyjęciu dostawy, rejestrator — dokumentacji i nadzorowi pod nieobecność ludzi, a rejestrator temperatury z Wi-Fi zamienia zapis w narzędzie bieżącej reakcji. Znajdziesz tam też tabelę scenariuszy i rachunek pełnego kosztu posiadania, który uwzględnia czas pracowników, nie tylko cenę zakupu.

Pod jednym pojęciem kryje się przy tym cała rodzina przyrządów: od kompaktowych rejestratorów transportowych, przez urządzenia z sondami zewnętrznymi, po wielokanałowe konstrukcje z łącznością bezprzewodową. Zanim wybierzesz konkretny model, porównaj też odczyt przez USB, Bluetooth i Wi-Fi. Pełny przegląd przyrządów znajdziesz wśród rejestratorów danych w katalogu.

W kilku obszarach zapis warunków nie jest kwestią wygody, lecz wprost wymogiem przepisów albo wytycznych, których przestrzeganie sprawdza audyt. Cztery najważniejsze przykłady:

• Głęboko mrożona żywność — środki transportu oraz miejsca magazynowania i składowania muszą być wyposażone w przyrządy rejestrujące temperaturę powietrza zgodne z normami EN 12830, EN 13485 i EN 13486, a datowane zapisy przechowuje się co najmniej rok (rozporządzenie Komisji (WE) nr 37/2005).
• Temperatura mrożonek — produkt ma utrzymywać −18 °C lub mniej we wszystkich punktach, z krótkotrwałymi wahaniami w górę podczas transportu nie większymi niż 3 °C (dyrektywa Rady 89/108/EWG); bez ciągłego zapisu nie sposób wykazać, że wahanie rzeczywiście było krótkie.
• Dystrybucja leków — wytyczne Dobrej Praktyki Dystrybucyjnej (GDP) wymagają, by warunki przechowywania i transportu były nadzorowane, kontrolowane i udokumentowane, wraz z procedurą reakcji na odchylenia.
• Procedury HACCP — rozporządzenie (WE) nr 852/2004 nakazuje dokumentację proporcjonalną do charakteru i wielkości firmy; ciągły zapis z urządzeń chłodniczych zastępuje codzienne ręczne wpisy do arkuszy.

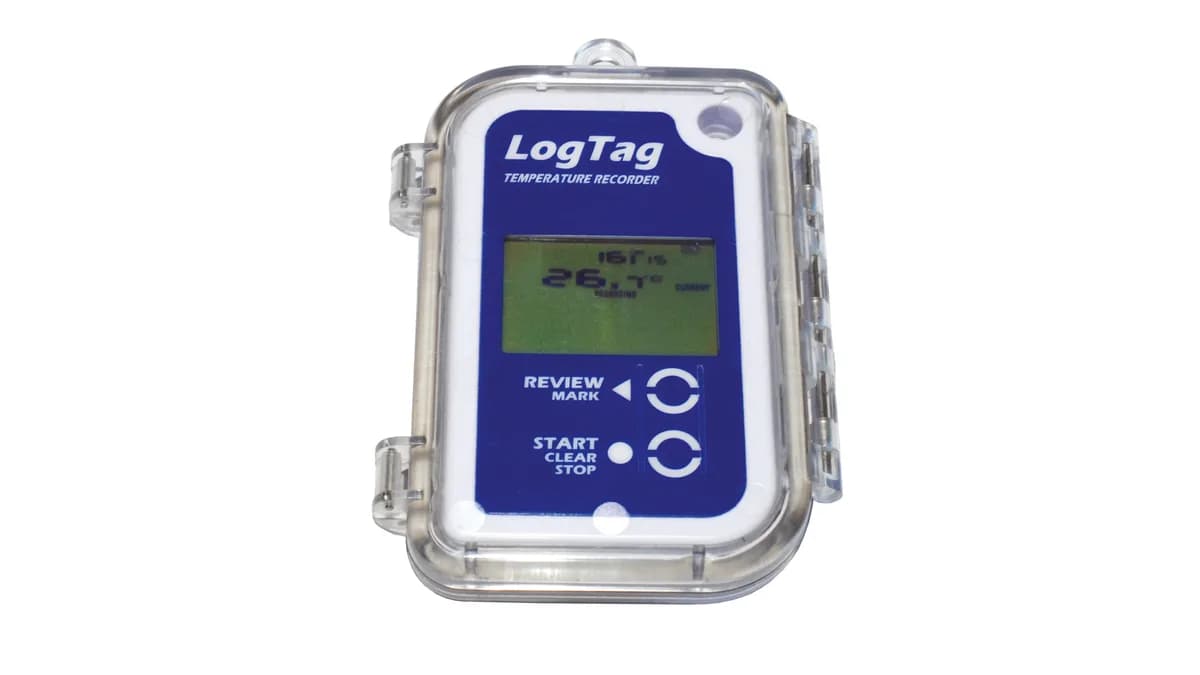

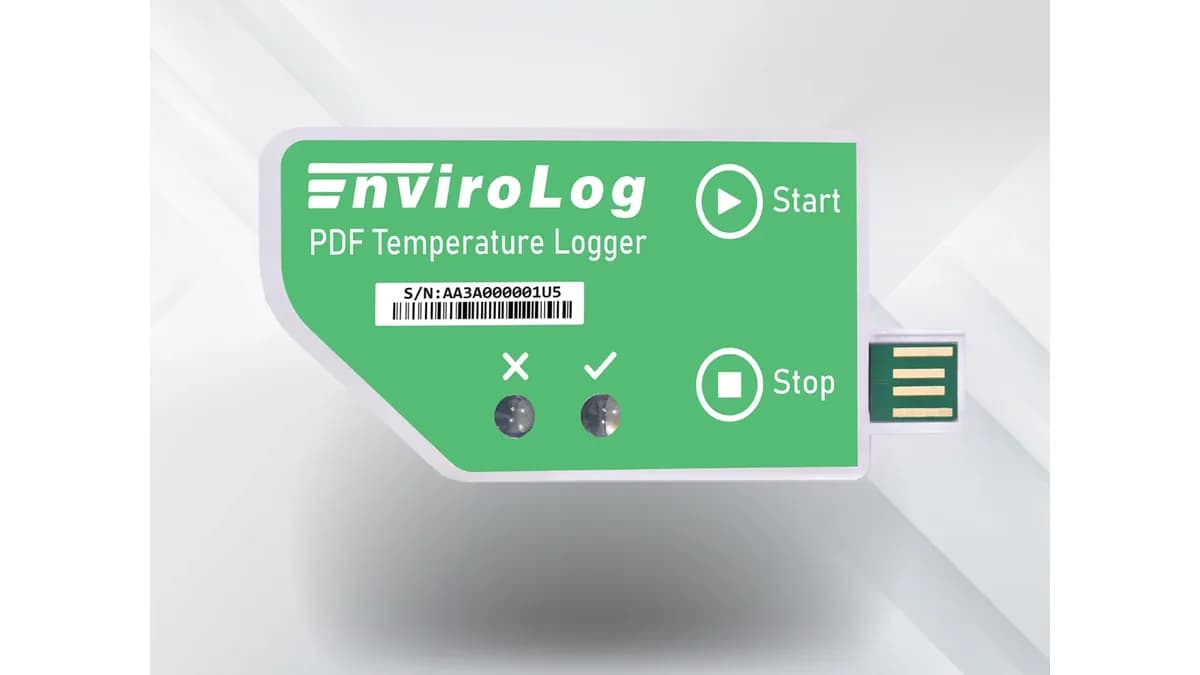

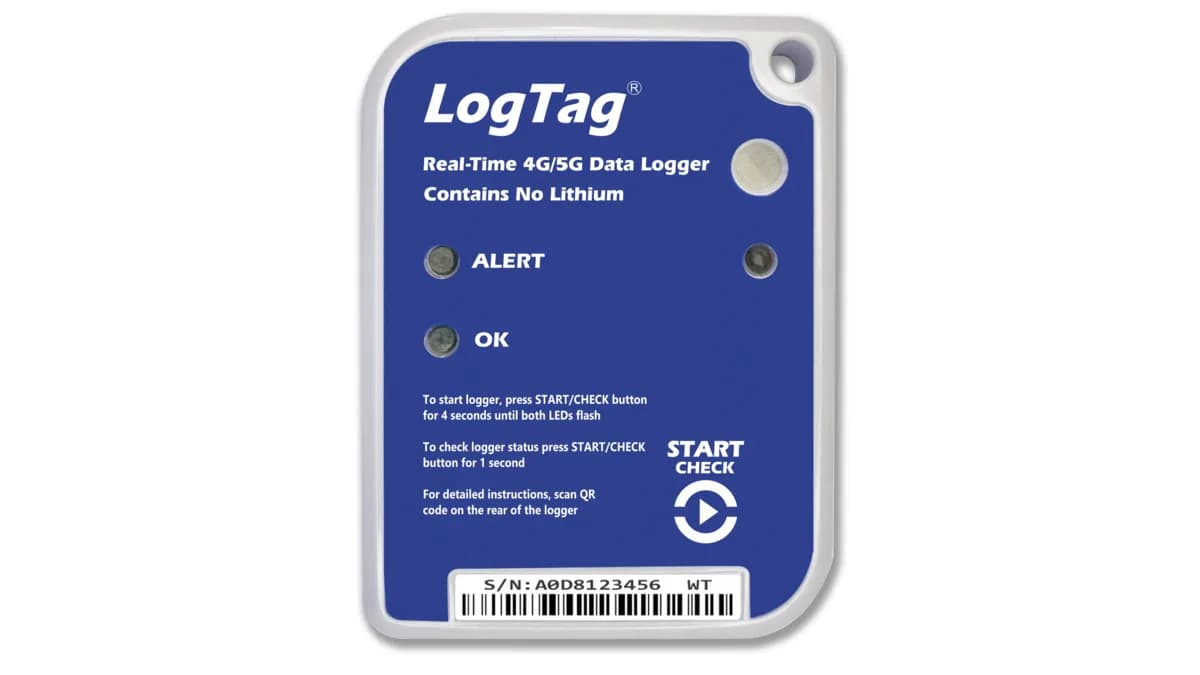

W transporcie zapis pełni jeszcze jedną rolę: jest dowodem przy przekazywaniu odpowiedzialności między nadawcą, przewoźnikiem i odbiorcą. Dlatego rejestratory do transportu projektuje się tak, by raport z przewozu dało się wygenerować i przekazać razem z przesyłką — bez instalowania oprogramowania po stronie odbiorcy.

Poza obszarami regulowanymi zapis bywa wymaganiem kontraktowym — klienta, ubezpieczyciela czy sieci handlowej — albo po prostu dobrą praktyką ochrony wartościowego mienia. Osobnego podejścia wymaga na przykład monitoring temperatury i wilgotności w serwerowni; podobnie nadzoruje się magazyn surowców czy zbiory archiwalne. Rachunek jest podobny w każdym z tych przypadków: koszt rejestratora jest nieporównywalny ze stratą mienia, której nikt nie zauważył w porę.

Architektura to droga, jaką dane przebywają od czujnika do człowieka — i to ona, a nie marka czy cena, przesądza o tym, kiedy dowiesz się o problemie. W praktyce wybiera się spośród czterech układów: autonomicznego rejestratora z odczytem przez USB, rejestratora z łącznością Wi-Fi, systemu chmurowego spinającego wiele punktów w jeden pulpit oraz sieci radiowej czujników z bramką.

Te układy nie wykluczają się wzajemnie — dojrzały nadzór często je łączy: autonomiczne rejestratory jadą z towarem w trasę, rejestratory Wi-Fi pilnują lodówek na miejscu, a sieć radiowa zbiera pomiary z punktów rozproszonych w terenie otwartym. Kryteria takiego podziału rozwija porównanie sieci bezprzewodowej czujników z rejestratorami autonomicznymi. Ważne, by dane z różnych źródeł trafiały ostatecznie do jednej, uporządkowanej dokumentacji i by dla każdego punktu było jasne, kto reaguje na alarm.

Trzy systemy z naszej oferty odpowiadają różnym zadaniom — dlatego zamiast rankingu proponujemy zestawienie cech i typowych zastosowań. Wszystkie zapewniają zapis historii, alarmy i raporty; różnią się łącznością, skalą i środowiskiem pracy.

System Testo Saveris 2 spina rejestratory Wi-Fi w jeden pulpit w chmurze Testo — z historią pomiarów, raportami i alarmami e-mail lub SMS. To przewidywalny wybór do budynku z dobrym zasięgiem Wi-Fi: apteki, magazynu, zaplecza produkcji.

Rejestratory Wi-Fi ETI ThermaData łączą się bezpośrednio z routerem, bez bramek i koncentratorów, więc wdrożenie zaczyna się od jednego urządzenia i rośnie wraz z potrzebami. Sprawdzają się w gastronomii i chłodnictwie, gdzie liczy się prosta, kompletna dokumentacja HACCP i GDP.

Bezprzewodowa sieć HOBOnet to układ do terenu otwartego: bateryjne czujniki gleby, meteorologii i mikroklimatu tworzą samonaprawiającą się sieć kratową, a stacja zbiorcza wysyła dane do chmury przez sieć komórkową. Nie służy do chłodni ani jako domyślny system do dużych hal — służy do pól, upraw, badań środowiskowych i obiektów rozproszonych po terenie. Dobór baterii, pamięci i obudowy do takiej pracy omawia poradnik o monitoringu długoterminowym w terenie.

Gdy architektura jest wybrana, zostaje dobór konkretnego przyrządu — i tu najłatwiej o kosztowną pomyłkę, bo karty katalogowe kuszą liczbami, które nie zawsze znaczą to, co sugerują. Kolejność jest zawsze ta sama: najpierw wymagania procesu, potem katalog.

Pełną ścieżkę — zakres i dokładność, czujnik wewnętrzny czy sonda zewnętrzna, interwał zapisu i pamięć, sposób odczytu, alarmy, zgodność z PN-EN 12830 oraz wzorcowanie — rozkładamy na siedem kroków w przewodniku o doborze rejestratora temperatury. Najkrócej: zakres pomiarowy dobieraj z zapasem względem stanów skrajnych, a nie wartości zadanej; o przydatności decyduje dokładność wraz z niepewnością pomiaru, nie rozdzielczość wyświetlacza; interwał i pamięć muszą objąć cały dokumentowany cykl bez przerwy.

Niektóre procesy wymagają osobnego toru pomiarowego i procedury. Dotyczy to monitoringu zamrażarki niskotemperaturowej −80 °C, nadzoru inkubatorów, cieplarek i łaźni w laboratorium oraz walidacji sterylizacji parowej w autoklawie. W tych zastosowaniach nie wystarczy wybrać łączności — trzeba też dopasować sondę, zakres, odporność przyrządu i sposób dokumentowania cyklu.

Wielkość mierzona wskazuje właściwy dział katalogu:

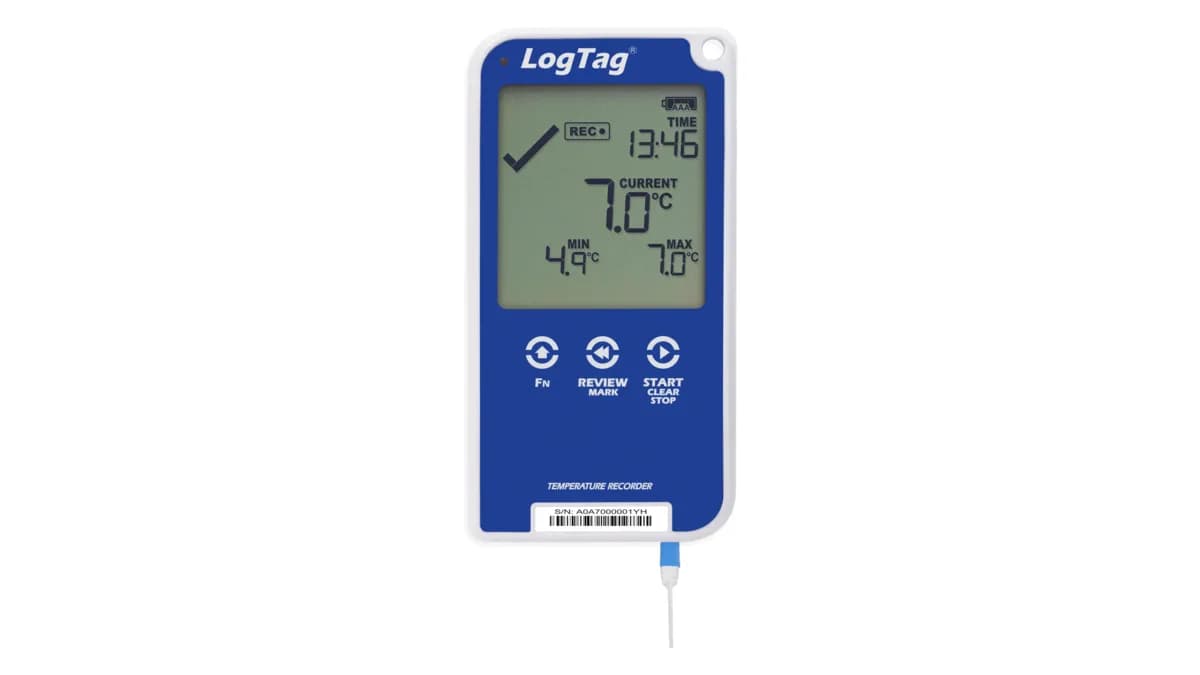

• Temperatura komór, urządzeń chłodniczych i procesów — rejestratory temperatury, od prostych z czujnikiem wewnętrznym po wielokanałowe z sondami na przewodach.
• Temperatura i wilgotność względna razem — rejestratory wilgotności: standard w magazynach, archiwach i wszędzie tam, gdzie klimat wpływa na produkt.
• Inne wielkości — ciśnienie, stężenie CO₂, nasłonecznienie czy parametry gleby — rejestrują wyspecjalizowane przyrządy oraz czujniki systemów opisanych wyżej.

Przegląd modeli zacznij od działów rejestratory temperatury i rejestratory wilgotności — filtry parametrów pozwolą zawęzić wybór do zakresu, dokładności i sposobu odczytu ustalonych wcześniej dla Twojego procesu.

Alarm to nie funkcja w specyfikacji, lecz procedura: wykrycie przekroczenia, powiadomienie właściwej osoby, reakcja i jej udokumentowanie. Jeśli którekolwiek ogniwo zawiedzie, cały łańcuch nie działa — a awarie chłodzenia mają zwyczaj wybierać noce i weekendy.

• Progi z marginesem reakcji: alarm ustawiony dokładnie na granicy specyfikacji produktu przychodzi, gdy na działanie jest już za późno. Zostaw zapas, który realnie pozwala przenieść towar albo wezwać serwis.
• Zwłoka alarmowa: krótkie otwarcie drzwi czy cykl rozmrażania nie powinny budzić nikogo w nocy — alarm zgłaszaj dopiero, gdy przekroczenie trwa dłużej niż ustalony czas.
• Kanały dobrane do pory: e-mail sprawdza się w godzinach pracy, po godzinach potrzebny jest SMS lub powiadomienie w aplikacji, które rzeczywiście obudzi dyżurnego.
• Eskalacja: brak potwierdzenia w ustalonym czasie przekazuje alarm kolejnej osobie. Jedna osoba na liście powiadomień to pojedynczy punkt awarii całego nadzoru.
• Alarmy techniczne: zanik łączności, słabnąca bateria i utrata zasilania to zdarzenia, o których system musi informować — cisza nie oznacza, że wszystko jest w porządku.
• Historia alarmów z potwierdzeniami: kto, kiedy i jak zareagował — to pełnoprawna część dokumentacji na audyt, nie dodatek.

Systemy chmurowe mają nad pojedynczymi rejestratorami tę przewagę, że eskalację, harmonogramy dyżurów i historię reakcji obsługują centralnie — dla wszystkich punktów naraz. Przy kilkunastu czujnikach ręczne zarządzanie listami powiadomień w każdym urządzeniu z osobna przestaje być realne.

Samo rozwieszenie czujników to najkrótszy etap wdrożenia. O tym, czy monitoring obroni się w praktyce, decyduje sześć kroków — od inwentaryzacji punktów po przeszkolenie zespołu.

1. 1

   Zinwentaryzuj punkty pomiarowe

   Spisz komory, urządzenia, pomieszczenia i procesy wraz z wymaganym zakresem, wielkościami do pomiaru i wymogiem dokumentacyjnym dla każdego punktu.

2. 2

   Wybierz architekturę i system

   Na podstawie czasu reakcji, liczby punktów i dostępnej infrastruktury — według kryteriów z sekcji powyżej. Dopiero teraz porównuj konkretne modele.

3. 3

   Rozmieść czujniki w punktach reprezentatywnych

   Z dala od drzwi, nawiewów i parowników, w miejscach oddających warunki produktu. W większych komorach położenie czujników powinno wynikać z badania rozkładu temperatury.

4. 4

   Ustaw progi, zwłoki i interwał zapisu

   Progi z marginesem reakcji, zwłoka odfiltrowująca chwilowe zdarzenia, interwał dopasowany do dynamiki procesu i pojemności pamięci.

5. 5

   Przetestuj alarmy, zanim zaufasz systemowi

   Wywołaj kontrolowane przekroczenie i sprawdź całą ścieżkę: czy powiadomienia dochodzą do właściwych osób, także poza godzinami pracy, i czy eskalacja działa.

6. 6

   Spisz procedurę i przeszkol zespół

   Kto reaguje na alarm, jak dokumentować odchylenie i ocenę wpływu na produkt, gdzie archiwizuje się raporty i jak długo trzeba je przechowywać.

Krok trzeci warto oprzeć na danych, nie na intuicji: badanie rozkładu temperatury wieloma czujnikami naraz wskazuje strefy najcieplejsze i najzimniejsze, a więc miejsca, w których czujnik monitorujący realnie pilnuje produktu. Jak je zaplanować, przeprowadzić i udokumentować, opisujemy w poradniku o mapowaniu temperatury magazynu i komory — wynik mapowania rozstrzyga też, ile czujników naprawdę potrzebujesz.

Wdrożenie to początek, nie koniec: monitoring pracuje latami i przez cały ten czas musi pozostać wiarygodny. Utrzymanie sprowadza się do kilku powtarzalnych nawyków, które najlepiej wpisać do kalendarza od pierwszego dnia.

• Baterie: obserwuj alerty słabej baterii i wymieniaj ogniwa planowo, nie po fakcie. W rejestratorach transportowych bateria bywa zalana na stałe i wyznacza żywotność całego urządzenia.
• Łączność: zmiana routera, hasła sieci albo operatora potrafi bezgłośnie wyłączyć nadzór — po każdej zmianie w infrastrukturze sprawdź, czy wszystkie czujniki raportują.
• Wzorcowanie okresowe: świadectwo wzorcowania dokumentuje błędy wskazań i niepewność pomiaru; częstotliwość ustala się według analizy ryzyka i wymagań audytu, a dodatkowo wzorcuje się po upadku, naprawie lub wymianie sondy.
• Przegląd progów i rozmieszczenia: proces się zmienia — nowy układ regałów, inne obciążenie komory czy inny asortyment to sygnał, by zweryfikować progi i położenie czujników.
• Archiwizacja: eksportuj i przechowuj raporty przez okres wymagany w Twoim obszarze — dla głęboko mrożonej żywności to co najmniej rok.

Dwa rozróżnienia porządkują przy tym rozmowy z audytorem. Po pierwsze, wzorcowanie — porównanie ze wzorcem zakończone świadectwem z błędami wskazań i niepewnością — to nie legalizacja, która dotyczy wyłącznie metrologii prawnej. Po drugie, dokładność przyrządu to nie rozdzielczość jego wyświetlacza: zapis co 0,1 °C nie mówi nic o tym, jak blisko wartości odniesienia leży wynik.

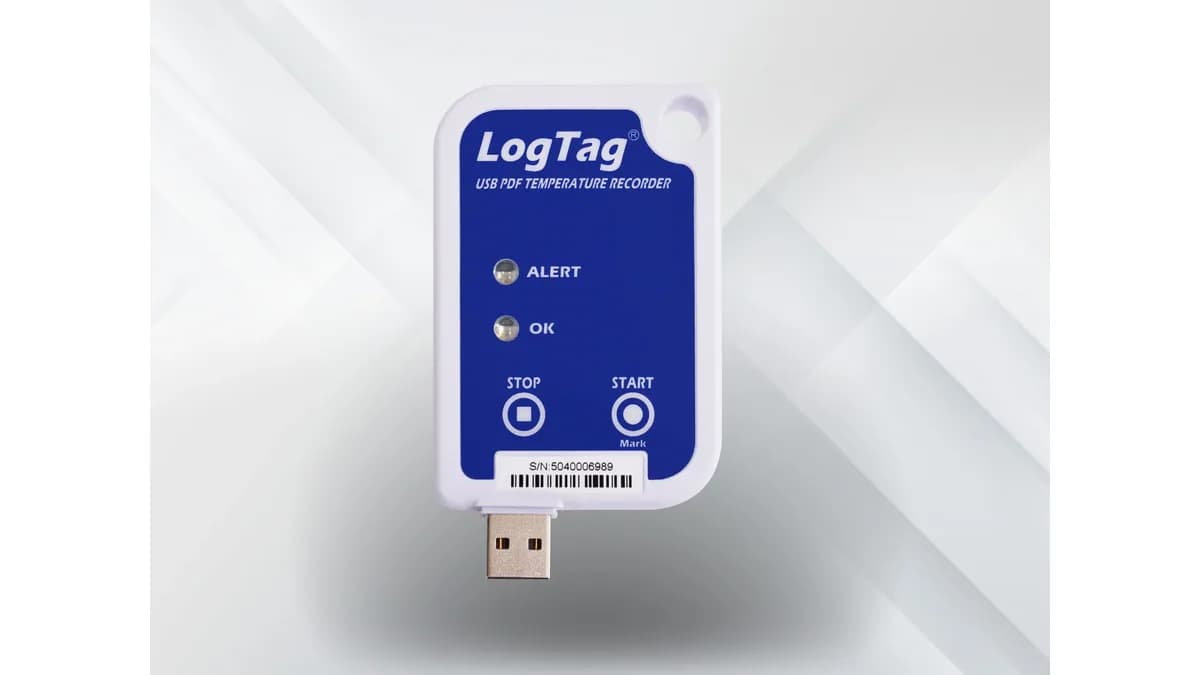

• Zakup przed analizą: sprzęt dobrany pod katalog, nie pod zadanie — rejestrator USB tam, gdzie towar nie przetrwa nocy bez alarmu.
• Czujnik w wygodnym miejscu zamiast reprezentatywnego: przy drzwiach, nawiewie albo parowniku pomiar nie mówi nic o produkcie.
• Progi na granicy specyfikacji: alarm przychodzi, gdy odchylenie już jest niezgodnością, a nie zanim do niej dojdzie.
• Brak zwłoki alarmowej: lawina fałszywych alarmów uczy zespół ignorowania powiadomień — aż do tego jednego prawdziwego.
• Powiadomienia do jednej osoby: urlop, zwolnienie albo wyciszony telefon wyłączają cały nadzór.
• Brak alarmów technicznych: system, który przestał raportować, wygląda identycznie jak system, w którym wszystko jest w porządku.
• Zapis bez wzorcowania: historia pomiarów z czujnika o niepotwierdzonej dokładności traci wartość dowodową dokładnie wtedy, gdy jest najbardziej potrzebna.
• Brak procedury reakcji: alarm dotarł, ale nikt nie wie, co zrobić z towarem i jak udokumentować odchylenie.
