Jak dobrać rejestrator temperatury — 7 kryteriów, które warto sprawdzić przed zakupem

Rejestrator temperatury (rejestrator danych) to przyrząd, który samodzielnie mierzy i zapisuje temperaturę w zadanych odstępach czasu, nadając każdemu odczytowi znacznik daty i godziny. Powstaje w ten sposób udokumentowana historia warunków — także nocą, w weekend i w trasie — której pojedynczy odczyt z termometru nigdy nie zastąpi.

Zanim porównasz modele, ustal wymagania procesu: jaki zakres temperatury trzeba udokumentować, jak szybko musisz reagować na odchylenia i czego oczekują przepisy lub audytor. Jeśli wahasz się, czy w ogóle potrzebujesz zapisu, zacznij od porównania rejestratora i termometru. Poniższa ścieżka prowadzi przez siedem kryteriów w kolejności, w jakiej warto je rozstrzygać.

1. 1

   Określ wymagania procesu

   Zakres temperatur, dopuszczalne odchylenia, wymogi prawne (np. PN-EN 12830 dla głęboko mrożonej żywności) i oczekiwania audytora lub odbiorcy.

2. 2

   Dobierz zakres pomiarowy i dokładność

   Z zapasem względem stanów skrajnych procesu. Pamiętaj: dokładność to nie to samo co rozdzielczość.

3. 3

   Wybierz czujnik wewnętrzny albo sondę zewnętrzną

   Zależnie od tego, czy mierzysz powietrze wokół produktu, czy punkt trudno dostępny, ciecz albo sam produkt.

4. 4

   Ustal interwał zapisu i sprawdź pamięć

   Interwał dopasuj do dynamiki procesu; pamięć musi objąć cały cykl, który dokumentujesz bez przerwy.

5. 5

   Zdecyduj o sposobie odczytu

   USB do raportów po fakcie, Wi-Fi do stałego nadzoru, system monitoringu przy wielu punktach i lokalizacjach.

6. 6

   Określ alarmy i ścieżkę reakcji

   Progi z marginesem, zwłoka alarmu, powiadomienia zdalne oraz osoba odpowiedzialna za reakcję i eskalację.

7. 7

   Zaplanuj wzorcowanie i eksploatację

   Świadectwo wzorcowania na start, wzorcowanie okresowe wg analizy ryzyka, baterie, szczelność obudowy i serwis.

Zakres pomiarowy dobieraj z zapasem względem stanów skrajnych, a nie względem wartości zadanej. Chłodnia utrzymuje wprawdzie kilka stopni powyżej zera, ale rejestrator przewożony zimą w nieogrzewanym aucie albo zawieszony przy parowniku zobaczy dużo niższe temperatury. Typowe rejestratory z czujnikiem wewnętrznym pokrywają potrzeby magazynów, lodówek i mroźni; transport w suchym lodzie czy pomiary w procesach termicznych wymagają już sond zewnętrznych — zwykle termoparowych — albo konstrukcji specjalnych.

Rozróżniaj przy tym dokładność od rozdzielczości. Rozdzielczość (np. 0,1 °C) to tylko najmniejszy krok wskazania; dokładność mówi, jak blisko wartości odniesienia leży wynik — i zawsze towarzyszy jej niepewność pomiaru. Wiele popularnych rejestratorów z czujnikiem wewnętrznym ma dokładność rzędu ±0,5 °C, co wystarcza do nadzoru chłodni, ale bywa zbyt mało przy wąskich limitach procesu — wtedy szukaj konstrukcji z czujnikiem Pt100 albo termistorem o mniejszym błędzie granicznym.

Czujnik wewnętrzny siedzi w obudowie rejestratora i mierzy powietrze w miejscu, w którym urządzenie wisi — to najprostszy układ, zwykle wystarczający do nadzoru komory, magazynu czy lodówki. Sonda zewnętrzna na przewodzie rozdziela punkt pomiaru od miejsca montażu: rejestrator z wyświetlaczem zostaje na zewnątrz, a czujnik trafia dokładnie tam, gdzie dzieje się proces.

Interwał zapisu dopasuj do dynamiki procesu: im szybciej temperatura może się zmienić i im krótsze odchylenie ma znaczenie, tym gęściej trzeba zapisywać. Dla stabilnego magazynu wystarcza zapis co kilkanaście minut, dla komory badawczej czy procesu termicznego — odpowiednio gęstszy. Zbyt rzadki zapis to luka w danych dokładnie wtedy, gdy coś się wydarzyło; zbyt gęsty — szum i szybciej zapełniona pamięć.

Pamięć i interwał rozpatruj razem, bo łączy je prosta arytmetyka: przy zapisie co 5 minut powstaje 288 odczytów na dobę, więc pamięć mieszcząca przykładowo 20 000 odczytów wystarczy na około 10 tygodni pracy bez zgrywania danych. Sprawdź też, co rejestrator robi po zapełnieniu pamięci: tryb pętli nadpisuje najstarsze dane (dobry do nadzoru ciągłego), a tryb zatrzymania kończy zapis i chroni dane zamkniętego cyklu — np. z transportu — przed nadpisaniem. Cały rachunek horyzontu pamięci, wpływ interwału na baterię i pułapkę uśredniania próbek rozwijamy w poradniku o interwale zapisu rejestratora.

Sposób odczytu przesądza o tym, kiedy dowiesz się o problemie. Rejestrator USB pokaże przekroczenie dopiero przy zgrywaniu danych, rejestrator Wi-Fi — w chwili zdarzenia, a system monitoringu dodatkowo zepnie wiele punktów pomiarowych w jeden spójny nadzór z eskalacją alarmów i raportami dla całego obiektu.

Jeśli decyzja dotyczy przede wszystkim sposobu odbioru danych, porównaj osobno rejestratory USB, Bluetooth i WiFi. Przy zdalnym alarmowaniu sprawdź też, jak rejestrator WiFi zachowuje się po utracie sieci — lokalny zapis i dostarczenie powiadomienia to dwa różne elementy nadzoru.

Alarm lokalny — dioda czy symbol na wyświetlaczu — zadziała tylko wtedy, gdy ktoś na niego spojrzy. Realną ochronę dają powiadomienia zdalne (e-mail, SMS, aplikacja) z jasno przypisaną osobą odpowiedzialną i ścieżką eskalacji na wypadek, gdy pierwsza osoba nie zareaguje. Awaria agregatu nie wybiera pory — zdarza się w nocy i w weekend, a alarm, którego nikt nie widzi, niczego nie chroni.

• Progi górny i dolny ustawiane osobno dla każdego kanału, z marginesem pozwalającym zareagować, zanim produkt wyjdzie poza zakres.
• Zwłoka alarmu, żeby chwilowe otwarcie drzwi nie generowało fałszywych zgłoszeń.
• Alarm zaniku łączności i zasilania — awaria samego nadzoru też jest zdarzeniem, które trzeba wykryć.
• Historia alarmów z potwierdzeniami reakcji — to część dokumentacji na audyt, nie dodatek.

Progi i rozmieszczenie czujników ustalaj na podstawie realnego rozkładu temperatury, nie intuicji — najcieplejsze i najzimniejsze strefy komory wskazuje badanie opisane w poradniku o mapowaniu temperatury magazynu i komory.

PN-EN 12830 określa wymagania techniczne i badania dla rejestratorów temperatury stosowanych podczas transportu, przechowywania i dystrybucji towarów wrażliwych na temperaturę. Aktualne wydanie z 2018 r. obejmuje zakres od −80 do +85 °C i — inaczej niż wcześniejsze wydanie z 1999 r., ograniczone do żywności schłodzonej, mrożonej i głęboko mrożonej oraz lodów — dotyczy także innych towarów wrażliwych na temperaturę, w tym produktów leczniczych.

Twardy obowiązek prawny dotyczy głęboko mrożonej żywności: rozporządzenie Komisji (WE) nr 37/2005 wymaga, by środki transportu oraz miejsca magazynowania i składowania były wyposażone w urządzenia rejestrujące temperaturę powietrza, a przyrządy te były zgodne z normami EN 12830, EN 13485 i EN 13486. Pomiary muszą być opatrzone datą i przechowywane co najmniej rok — o okresach retencji w innych obszarach piszemy w poradniku o tym, jak długo przechowywać zapisy temperatury. Uwaga praktyczna: przepis wymaga też, by przedsiębiorca przechowywał dokumenty potwierdzające zgodność przyrządu z tymi normami i okazał je kontroli. Sam zakup rejestratora „zgodnego z EN 12830” nie zamyka więc wymogu — do dokumentacji trzeba wpiąć deklarację zgodności lub świadectwo od producenta, przypisane do konkretnego modelu i wariantu. Sama żywność głęboko mrożona ma być utrzymywana w temperaturze −18 °C lub niższej, z krótkotrwałymi wahaniami w górę podczas transportu nie większymi niż 3 °C (dyrektywa 89/108/EWG).

Same normy nie mówią „zgodny albo niezgodny” — dzielą przyrządy na klasy dokładności i to po nich audytor ocenia przydatność urządzenia. Numer klasy odpowiada błędowi granicznemu w stopniach Celsjusza: klasa 1 to ±1 °C, klasa 0,5 to ±0,5 °C, a najnowsze wydania obu norm dodały najostrzejszą klasę 0,2. PN-EN 12830 klasyfikuje w ten sposób rejestratory, PN-EN 13485 — termometry do pomiaru temperatury powietrza i produktu. Klasę i zakres temperatury, w którym obowiązuje, sprawdzaj w karcie katalogowej albo deklaracji zgodności konkretnego modelu; deklaracja „zgodny z normą” bez podanej klasy nie mówi jeszcze nic o dokładności.

Przy żywności schłodzonej i lekach przepis nie zawsze narzuca normę wprost, ale odbiorcy i audytorzy (HACCP, GDP) często oczekują rejestratorów z deklarowaną zgodnością z PN-EN 12830 — z nimi łatwiej obronić dokumentację. Przegląd przyrządów projektowanych pod przewozy znajdziesz wśród rejestratorów do transportu, a wymagania całego procesu opisuje strona o monitoringu temperatury w transporcie.

Rejestrator bez świadectwa wzorcowania pokazuje liczby, których nie da się obronić — nie wiadomo, o ile jego wskazanie odbiega od wartości odniesienia. Do zastosowań audytowanych kupuj przyrząd od razu ze świadectwem wzorcowania (akredytowanym, jeśli wymaga tego odbiorca) i zaplanuj wzorcowanie okresowe zgodnie z analizą ryzyka, a dodatkowo po upadku, naprawie lub innym zdarzeniu mogącym wpłynąć na dokładność. Szczegóły usługi opisujemy na stronie wzorcowania czujników temperatury.

• Bateria: wymienna obniża koszt eksploatacji; w rejestratorach transportowych bywa zalana na stałe i wyznacza żywotność całego urządzenia.
• Stopień ochrony obudowy w kodzie IP według PN-EN 60529: pierwsza cyfra opisuje ochronę przed ciałami stałymi, druga przed wodą (IP65 to pyłoszczelność i strumień wody, IP67 dodatkowo krótkie zanurzenie). W strefie mytej wodą pod ciśnieniem albo w mroźni to kryterium eliminujące — przy każdym wyjęciu przyrządu z mroźni do ciepłego pomieszczenia na obudowie i przy złączu sondy skrapla się woda, a powtarzana kondensacja jest częstszą przyczyną awarii rejestratora w transporcie niż sam mróz.
• Sonda na złączu zamiast zintegrowanej: po uszkodzeniu wymieniasz sondę, nie cały rejestrator, a do wzorcowania oddajesz kompletny tor pomiarowy.
• Format danych i raportów: zapis, który audytor otworzy bez instalowania dodatkowego oprogramowania, oszczędza czas przy każdej kontroli.

• Dobór po cenie zamiast po wymaganiach procesu — rejestrator USB nie wyśle alarmu, gdy agregat stanie w nocy.
• Mylenie rozdzielczości z dokładnością — wskazanie co 0,1 °C nie znaczy, że wynik jest bliski wartości odniesienia.
• Zakres dobrany pod wartość zadaną, bez zapasu na stany skrajne: rozmrażanie, transport zimą, postój na rampie.
• Brak świadectwa wzorcowania — zapis bez potwierdzonej dokładności traci wartość dowodową.
• Interwał i pamięć niedopasowane do długości cyklu — luka w danych dokładnie wtedy, gdy była potrzebna ciągłość.
• Pominięcie wymagań normy PN-EN 12830 przy głęboko mrożonej żywności — niezgodność wychodzi dopiero przy kontroli.

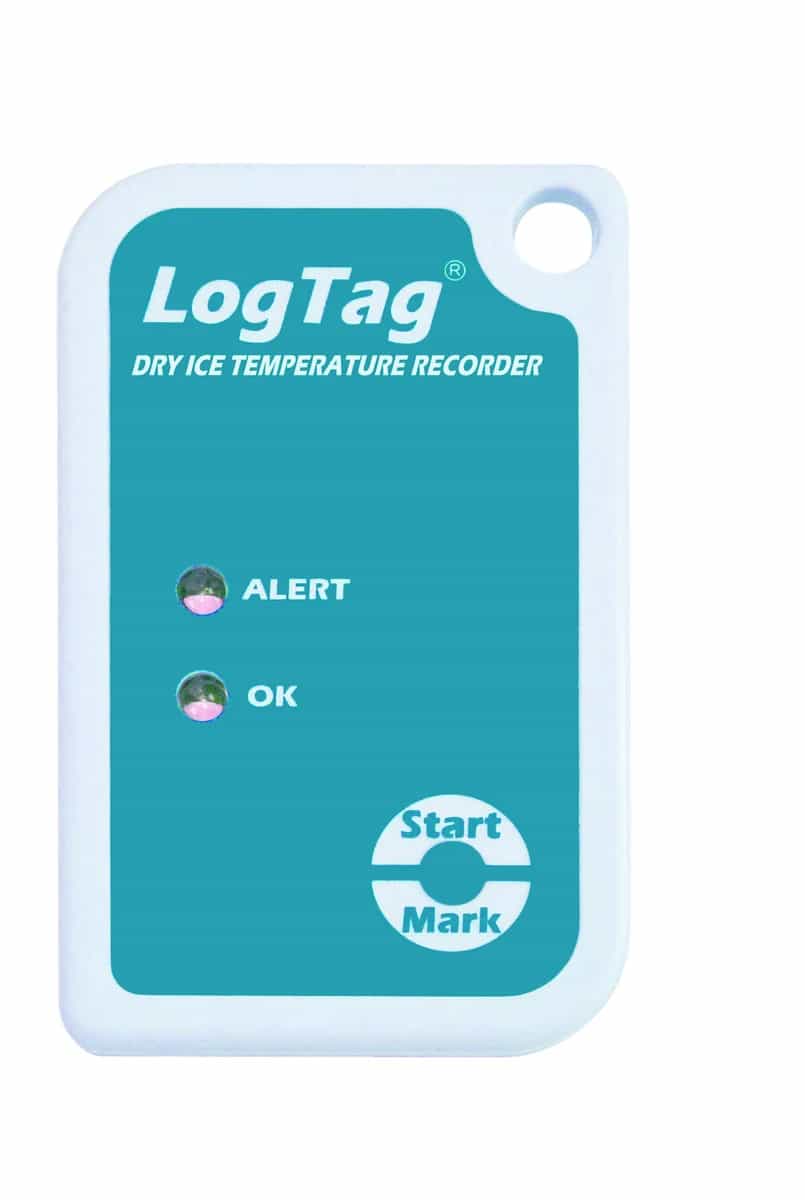

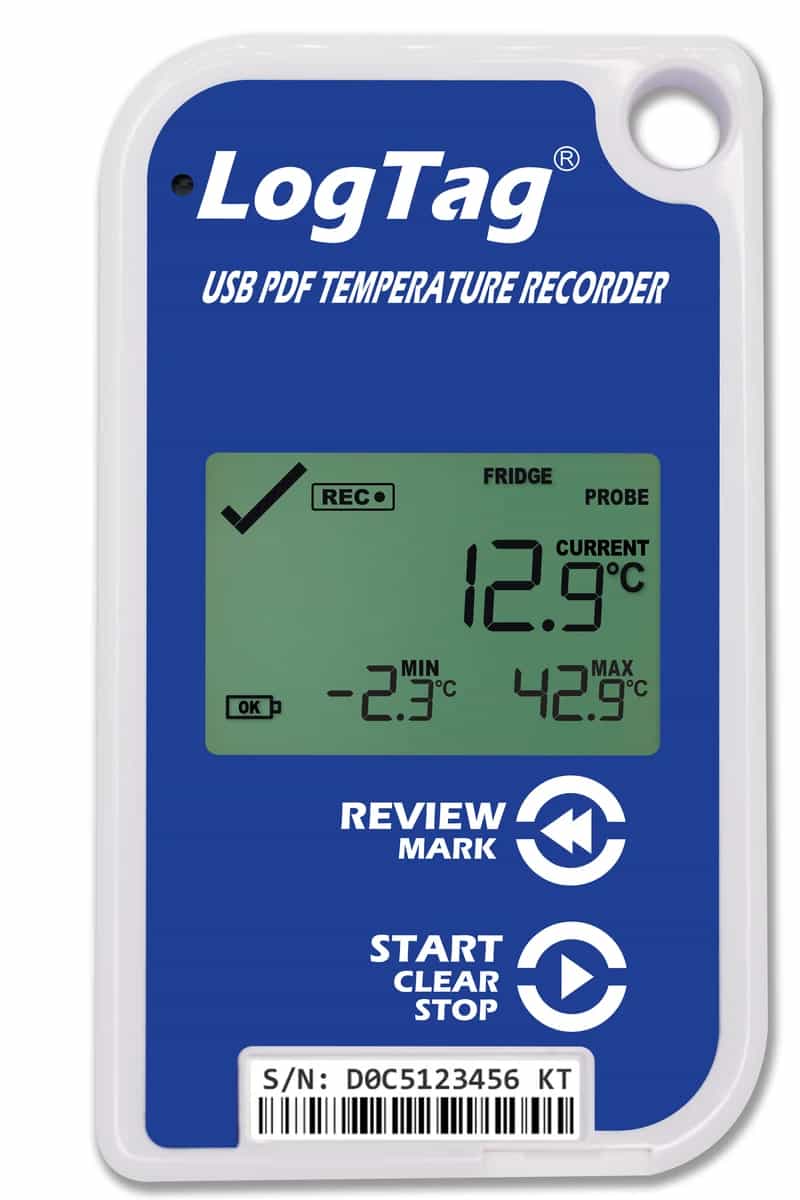

Poniższe przyrządy to przykłady doboru do zadania opisanego w tym poradniku. Przed zamówieniem potwierdź zakres, sondę, dokładność, warunki pracy i wymagane dokumenty dla swojego procesu.
