Przyrządy do diagnostyki budynków: termowizja, wilgotność materiałów i punkt rosy

Im wyższa rozdzielczość matrycy (liczba pikseli detektora) i niższa wartość NETD (czułość termiczna), tym wyraźniej kamera oddziela drobne anomalie od tła. Do wskazania pojedynczego mostka termicznego czy lokalnego ubytku izolacji potrzebny jest detektor o gęstej matrycy i niskim NETD — kamery o ubogiej rozdzielczości pokazują tylko zgrubny rozkład ciepła. Konkretne minimum dobieramy pod typ obiektu i odległość pomiaru.

Metodyka wymaga odpowiednio dużej i stabilnej różnicy temperatur między wnętrzem a otoczeniem, dlatego badanie prowadzi się w sezonie grzewczym, a nie przy zbliżonych temperaturach.

Zbyt mała różnica daje nieczytelny termogram, który łatwo podważyć przy reklamacji. Higrometr z pomiarem temperatury pozwala sprawdzić, czy warunki spełniają wymóg metodyki przed rozpoczęciem badania.

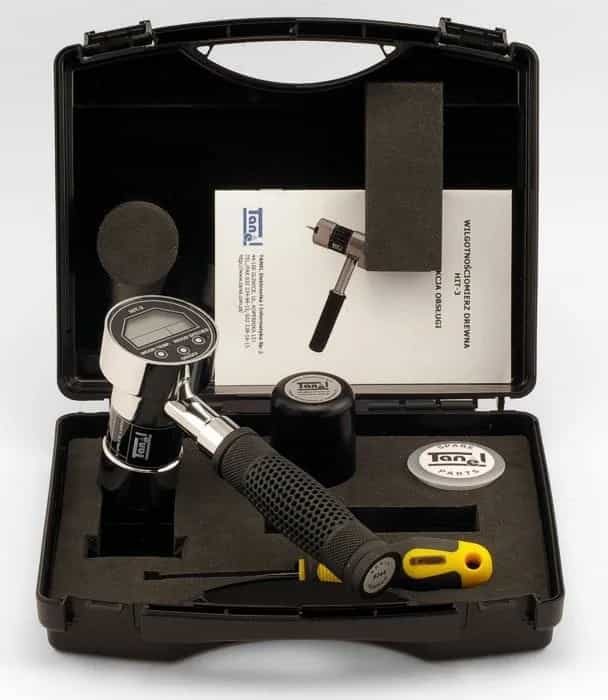

Miernik rezystancyjny mierzy opór między wbitymi elektrodami i sprawdza się tam, gdzie potrzebny jest pomiar punktowy na głębokości — typowo w drewnie konstrukcyjnym.

Miernik pojemnościowy (nieinwazyjny) ocenia zawilgocenie warstwy przypowierzchniowej bez uszkadzania materiału, co jest wygodne dla muru, tynku i jastrychu. Skala odczytu musi być dobrana do materiału — odczyt dla drewna nie jest tożsamy z odczytem dla podkładu.

Chłodny obszar na termogramie sam w sobie nie rozstrzyga przyczyny — może to być mostek termiczny, kondensacja albo zawilgocenie konstrukcyjne.

Aby postawić poprawną diagnozę, termowizję uzupełnia się pomiarem wilgotności materiału wilgotnościomierzem oraz wyznaczeniem punktu rosy higrometrem. Dopiero zestawienie temperatury powierzchni z punktem rosy i wilgotnością materiału pokazuje, czy zachodzi ryzyko kondensacji i czy materiał jest realnie zawilgocony.

Dopuszczalna wilgotność zależy od materiału podkładu, rodzaju wykończenia i wytycznych systemowych producenta, dlatego nie ma jednej uniwersalnej wartości.

Kluczowe jest, by zmierzyć wilgotność przyrządem o skali właściwej dla danego materiału przed zabudową — inny zakres dotyczy drewna, inny jastrychu. Zabudowa zawilgoconego materiału kończy się pleśnią, odspojeniami i kosztowną reklamacją, więc pomiar przed wykończeniem jest dowodem należytej staranności.

Miarodajny termogram opisuje się parametrami, w jakich powstał: zarejestrowaną różnicą temperatur wnętrze–otoczenie z badanego okna czasowego, przyjętą emisyjnością i temperaturą pozorną odbitą dla danej powierzchni, odległością pomiaru oraz danymi kamery (rozdzielczość detektora, NETD). Do tego dołącza się odczyty higrometru potwierdzające warunki mikroklimatu.

Taki zestaw pokazuje, że pomiar prowadzono zgodnie z przyjętą metodyką, a nie przy przypadkowych warunkach. Dokładność samego przyrządu można dodatkowo udokumentować świadectwem wzorcowania — akredytowanym PCA lub nieakredytowanym — które domówisz w jednym zamówieniu, bez osobnej wysyłki do laboratorium.
