Rolnictwo, środowisko i przemysł

Pomiary w rolnictwie, środowisku i przemyśle łączy jedno: przyrząd pracuje poza stabilnym, przewidywalnym wnętrzem. Zamiast gniazdka i sieci — baterie i łącze radiowe; zamiast czystego, spokojnego powietrza — słońce, deszcz i pył; zamiast jednego pomieszczenia — hektary pola, suszarnia tarcicy albo hala z bramami otwieranymi co kwadrans. Dobór sprzętu zaczyna się tu więc nie od parametrów pomiarowych, lecz od warunków pracy.

• Zasilanie — w polu nie ma gniazdka: urządzenia pracują na bateriach lub z panelem słonecznym, a budżet energii ogranicza częstość pomiaru i transmisji.
• Łączność — dane trzeba przenieść z punktu pomiarowego do biura: pieszo (odczyt lokalny), radiowo w obrębie gospodarstwa lub zakładu albo przez sieć komórkową.
• Słońce — czujnik temperatury wystawiony na bezpośrednie promieniowanie mierzy własną nagrzaną obudowę, nie powietrze; potrzebna jest osłona radiacyjna.
• Woda i pył — deszcz, mgła, kurz i mycie niszczą elektronikę; o przeżywalności decyduje klasa szczelności obudowy (kod IP).

Ten przewodnik porządkuje cały temat: od fizyki pomiaru w terenie, przez cztery typowe obszary zastosowań (uprawy, drewno, meteorologia i środowisko, przemysł), po wybór architektury systemu, wdrożenie i utrzymanie. Przy każdym poddziale wskazujemy, gdzie doczytać szczegóły — w osobnych przewodnikach tego tematu i na stronach rozwiązań branżowych.

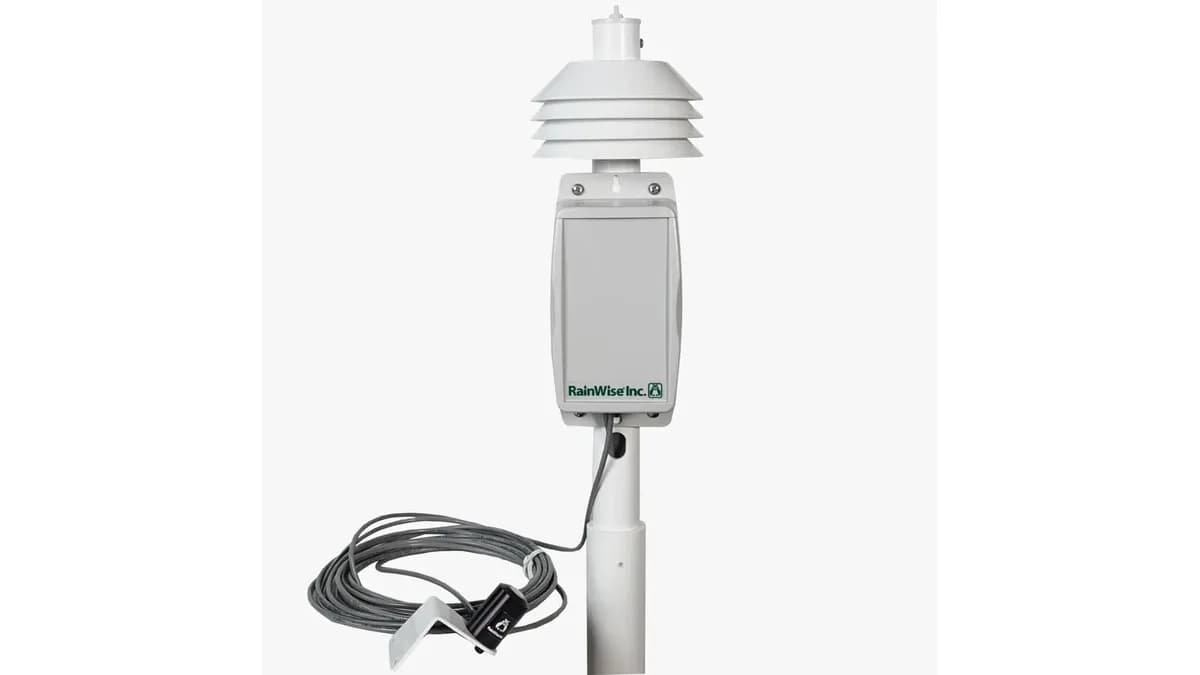

Osłona radiacyjna to zestaw białych, żaluzjowych talerzy, które odcinają czujnik od bezpośredniego promieniowania słonecznego, ale przepuszczają powietrze. Bez niej pomiar temperatury powietrza w słoneczny dzień jest systematycznie zawyżony — i, co gorsza, zawyżony różnie w różne dni, więc wyników nie da się porównywać ani między punktami, ani w czasie. Dlatego pomiary meteorologiczne prowadzi się w osłonach, a czujnik polowy bez osłony traktuj wyłącznie jako czujnik do cienia.

Drugim filarem przeżywalności jest obudowa. Norma PN-EN 60529 opisuje jej szczelność dwucyfrowym kodem IP: pierwsza cyfra oznacza ochronę przed ciałami stałymi i pyłem, druga — przed wodą. W terenie to nie przesadna ostrożność: poranna mgła, zacinający deszcz i kurz z drogi gruntowej działają na obudowę codziennie, przez cały sezon.

Kod IP nie mówi jednak nic o kondensacji. W przechowalni czy tunelu foliowym wilgotność bywa bliska nasycenia i przy spadku temperatury para wodna wykrapla się także wewnątrz obudów. Do takich miejsc wybieraj urządzenia, których producent wprost przewiduje pracę w wysokiej wilgotności, i sprawdzaj zakres temperatur pracy — elektronika „biurowa” nie jest projektowana ani na mróz, ani na upał pod folią.

W produkcji roślinnej monitoring skupia się na czterech typowych obszarach: klimacie pod osłonami (szklarnia, tunel foliowy), warunkach w przechowalni owoców i warzyw, ryzyku przymrozków w sadzie i na polu oraz stanie ziarna w silosie. Wspólny mianownik jest jeden: parę temperatura–wilgotność mierzy się tam, gdzie jest roślina lub produkt, a nie w miejscu dogodnym wyłącznie do montażu czujnika.

Dobrym przykładem jest przymrozek. IMGW-PIB wyznacza dni przymrozkowe z pomiarów na wysokości 2 m i 5 cm nad gruntem, bo przy samym gruncie mróz potrafi wystąpić mimo dodatniej temperatury wyżej. Czujnik zawieszony na wysokości głowy może więc „nie zauważyć” zdarzenia, które zmrozi kwiaty tuż nad ziemią — pomiar musi odbywać się na wysokości chronionych organów rośliny, a alarm docierać do telefonu w nocy.

Szczegóły całego obszaru — warunki dla przechowalni jabłek, nadzór temperatury złoża w silosie, dobór alarmu przymrozkowego i procedurę uruchomienia — zebraliśmy w przewodniku o monitoringu upraw i przechowalni. Znajdziesz tam także tabelę doboru rozwiązania do skali gospodarstwa i listę błędów montażowych, które często unieważniają pomiar. W budynkach inwentarskich odrębnym zadaniem jest ocena stresu cieplnego zwierząt za pomocą wskaźnika THI. Przegląd punktów pomiarowych gospodarstwa wraz z przyrządami prezentuje strona pomiarów dla rolnictwa.

Wilgotność drewna to inna wielkość niż wilgotność powietrza: opisuje stosunek masy wody w materiale do masy materiału całkowicie suchego. Drewno jest przy tym higroskopijne — oddaje i pobiera wodę, dążąc do równowagi z otoczeniem — więc jego wilgotność zmienia się razem z klimatem składu, suszarni czy pomieszczenia. Mierniki elektryczne szacują ją na podstawie rezystancji (metoda kolcowa) albo stałej dielektrycznej (metoda bezinwazyjna); obie metody są znormalizowane w serii PN-EN 13183.

W praktyce pomiar wilgotności drewna wraca w trzech miejscach. Przy suszeniu i odbiorze tarcicy — bo o jakości partii decyduje równomierność wyschnięcia. Na budowie — bo więźbę i podłogę sprawdza się przed wbudowaniem, nie po fakcie. I przy opale — wymagania mogą wynikać z lokalnej uchwały antysmogowej oraz instrukcji urządzenia, dlatego sprawdź zasady właściwe dla miejsca użytkowania. Procedurę kontroli opisuje poradnik o pomiarze wilgotności drewna opałowego, a dla paliwa granulowanego osobny przewodnik o wilgotności peletu i biomasy. W zakładach przetwórstwa pomiar ręczny uzupełniają układy ciągłej kontroli suszarni; ten obszar opisuje strona pomiarów dla przemysłu drzewnego.

Metodę kolcową i bezinwazyjną, wpływ gatunku oraz temperatury na odczyt, docelowe wartości dla kominka, konstrukcji i parkietu, a także procedurę pomiaru krok po kroku znajdziesz w przewodniku o pomiarze wilgotności drewna. W gospodarstwie podobnej uwagi wymaga pomiar wilgotności siana i słomy przed prasowaniem i składowaniem. Sam sprzęt — od mierników kolcowych po młotkowe i bezinwazyjne — zebrany jest w kategorii wilgotnościomierzy do drewna.

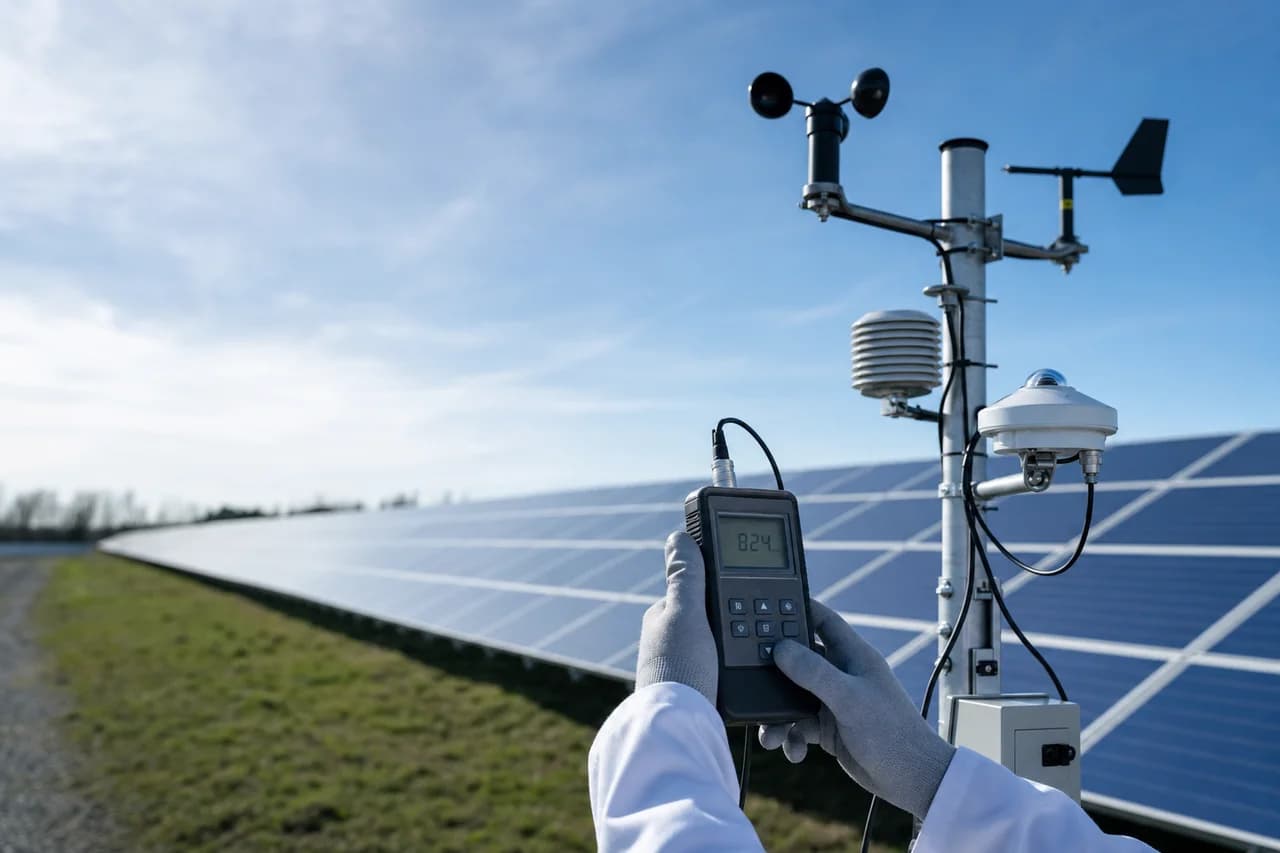

Własna stacja meteorologiczna odpowiada na pytania, na które nie odpowie ani prognoza, ani czujnik w tunelu: ile deszczu spadło na tym konkretnym polu, jak wiało podczas oprysku, ile energii słonecznej dotarło do uprawy. To punkt odniesienia dla decyzji agrotechnicznych — o ochronie roślin, nawadnianiu, terminie prac — a poza rolnictwem narzędzie dokumentowania warunków: na placu budowy, w badaniach terenowych, przy obiektach wrażliwych na pogodę. Zakres czujników i sposób transmisji dobierz według poradnika jak wybrać stację meteorologiczną.

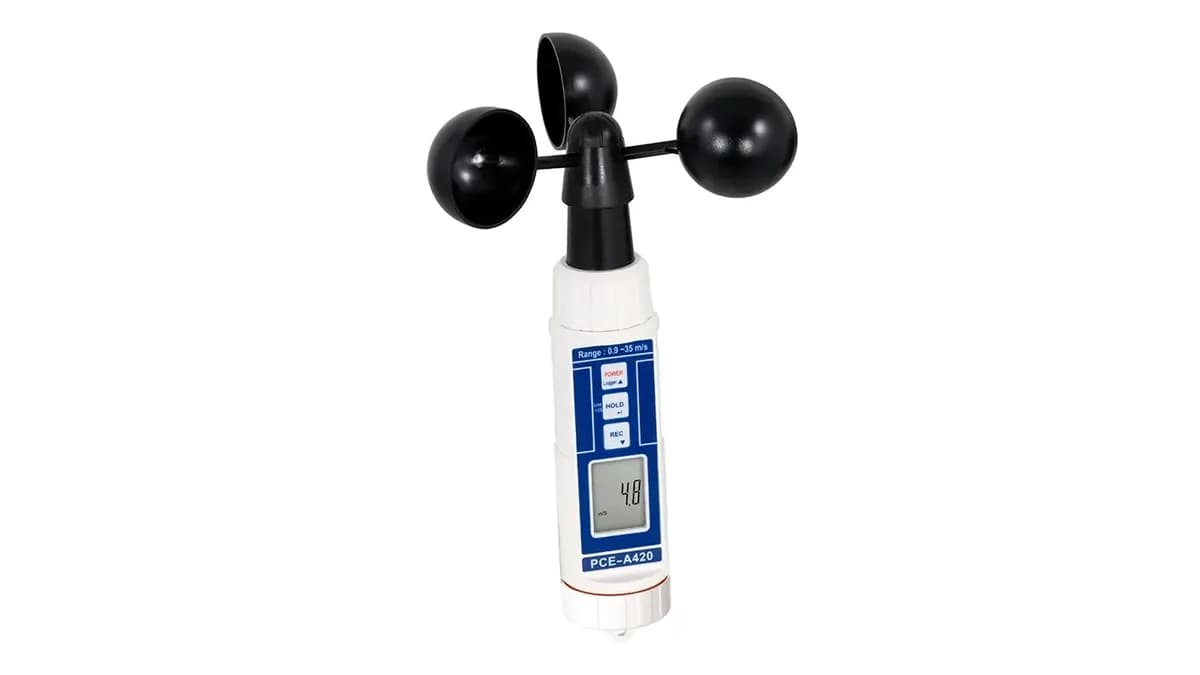

Pomiar opadu wygląda banalnie, ale ma swoje rygory: deszczomierz musi stać w otwartym miejscu, z dala od drzew i budynków, które zasłaniają deszcz padający ukośnie, a jego lejek trzeba regularnie czyścić z liści i owadów. Sposób działania i kontroli zapisu rozwija poradnik o pomiarze opadów deszczomierzem korytkowym. Podobnie anemometr wymaga miejsca, w którym przeszkody nie zaburzają przepływu; dobór czujnika i masztu opisujemy przy pomiarze prędkości i kierunku wiatru. Całą stację rozmieść zgodnie z poradnikiem gdzie zainstalować stację meteorologiczną. Przegląd przyrządów znajdziesz w kategoriach stacji meteorologicznych oraz deszczomierzy i czujników opadów.

Osobną grupą są pomiary gleby: jej temperatura i wilgotność przekładają się na decyzje o siewie i nawadnianiu. Miejsce oraz głębokość dobierz zgodnie z poradnikami o pomiarze wilgotności gleby i pomiarze temperatury gleby przed siewem, zamiast stosować jeden próg do wszystkich upraw. Czujniki glebowe zakopuje się w strefie istotnej dla badanego systemu korzeniowego, a sygnał wyprowadza kablem do rejestratora albo do węzła sieci bezprzewodowej. Zasolenie ocenia się osobno, według procedury pomiaru przewodności gleby, z interpretacją zależną od metody i uprawy.

Pomiary środowiskowe wykraczają poza pogodę: mikroklimat terenu, temperatura wody i gleby, warunki w siedliskach i na stanowiskach badawczych. W wodach powierzchniowych stosuj zasady opisane w poradniku o pomiarze temperatury rzeki, jeziora i stawu, a zmiany zwierciadła obserwuj zgodnie z procedurą pomiaru poziomu wody w studni i piezometrze. Wspólną cechą takich badań jest długi zapis, więc liczą się pojemność pamięci, czas pracy na baterii i szczelna obudowa. Zastosowania i dobór sprzętu do badań terenowych porządkuje strona pomiarów środowiskowych.

Przemysł formalnie mierzy „pod dachem”, ale warunki bywają trudniejsze niż w polu: pył, mycie, wibracje, gorące strefy przy piecach i suszarniach. Do tego dochodzi skala — hala produkcyjna czy magazyn wysokiego składowania mają wyraźne gradienty temperatury i wilgotności. Strefy przy bramach, pod dachem i przy ścianach zewnętrznych żyją własnym życiem, więc jeden czujnik na obiekt zwykle nie wystarcza, a rozmieszczenie punktów planuje się podobnie jak w terenie.

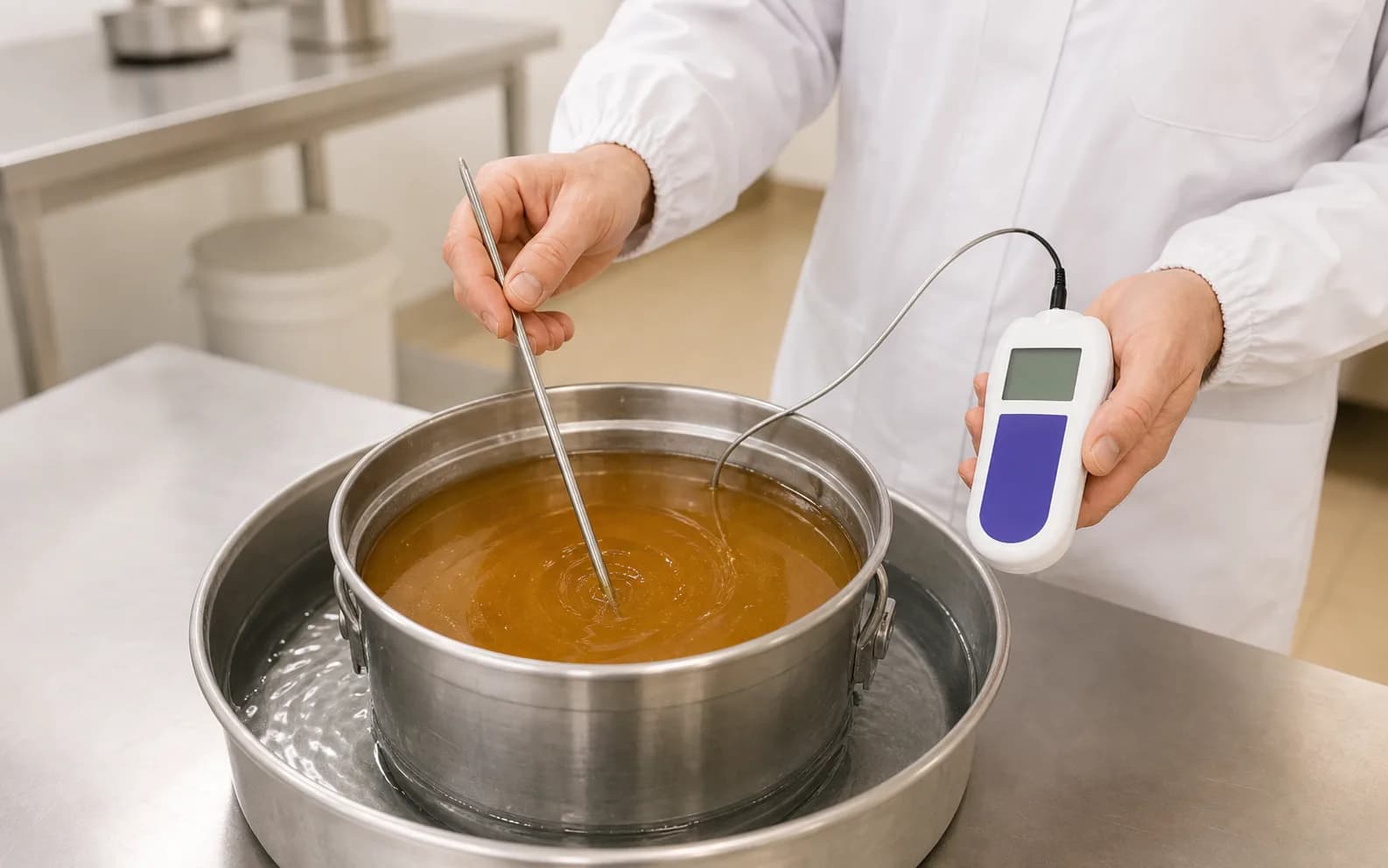

Drugim filarem są procesy: suszenie, obróbka cieplna, sezonowanie, kontrola klimatu produkcji wrażliwej na wilgoć. Tu pracują rejestratory z sondami — zapisują przebieg temperatury wewnątrz procesu, a nie tylko w jego otoczeniu — oraz przetworniki wpięte w automatykę zakładu. Przegląd modeli zacznij od kategorii rejestratorów temperatury, a zastosowania procesowe i halowe — od strony pomiarów dla przemysłu.

Praktyczna uwaga z hal: przyrządy przenośne, które wędrują między ciepłą halą, mroźnią i placem zewnętrznym, potrzebują czasu na wyrównanie temperatury z otoczeniem — pomiar wykonany od razu po przeniesieniu bywa obarczony błędem, a na zimnej obudowie wykrapla się wilgoć. Stały monitoring nie ma tego problemu, dlatego punkty krytyczne procesu lepiej obsadzić czujnikami na stałe, a przyrządy ręczne zostawić do kontroli wyrywkowej.

Niezależnie od branży wybór sprowadza się do trzech architektur: autonomicznego rejestratora (jeden punkt, odczyt na miejscu), bezprzewodowej sieci czujników (wiele punktów, dane i alarmy zdalne) oraz stacji meteorologicznej (pełny obraz pogody w jednym miejscu). Rozstrzygają trzy pytania: ile masz punktów pomiarowych, czy potrzebujesz alarmu w czasie rzeczywistym i czy oprócz warunków w obiektach potrzebujesz kontekstu pogodowego.

Zasięg i liczba obsługiwanych czujników zależą od konkretnego systemu. Parametry katalogowe opisują określone warunki, a roślinność, budynki, ukształtowanie terenu i zakłócenia radiowe mogą skrócić realny zasięg. Dlatego łączność sprawdza się w docelowych punktach przed ostatecznym montażem i dopiero na podstawie próby planuje się urządzenia pośredniczące lub inne drogi transmisji.

Kolejność jest ważniejsza niż marka sprzętu: najpierw pytania i punkty pomiarowe, potem architektura, na końcu konkretne modele. Poniższa procedura sprawdza się w każdym z czterech obszarów — od tunelu foliowego po halę produkcyjną.

1. 1

   Zdefiniuj decyzje, którym mają służyć dane

   Co chronisz i przed czym: przymrozkiem, awarią chłodzenia, przesuszeniem tarcicy, przegrzaniem procesu? Każda odpowiedź to przyszły próg alarmowy i punkt pomiarowy.

2. 2

   Spisz punkty pomiarowe i parametry

   Mierz tam, gdzie jest produkt lub proces: na wysokości uprawy, w głębi złoża albo partii materiału, w strefach skrajnych komory i hali — nie w miejscu wybranym wyłącznie dla łatwego montażu.

3. 3

   Ustal progi i scenariusze reakcji

   Dla każdego punktu określ wartości alarmowe z zapasem czasu na reakcję oraz osobę, która alarm odbierze — również w nocy i w weekend.

4. 4

   Dobierz architekturę i sprzęt do warunków

   Według tabeli powyżej. W terenie sprawdź klasę IP, zakres temperatur pracy, osłonę radiacyjną i budżet energii; w obiektach wilgotnych — odporność na kondensację.

5. 5

   Przetestuj łączność i zamontuj czujniki

   Zasięg radiowy sprawdzaj w terenie, nie na mapie — roślinność i budynki tłumią sygnał. Czujniki montuj na wysokości i głębokości reprezentatywnej dla tego, co chronisz.

6. 6

   Zweryfikuj wskazania i udokumentuj system

   Porównaj odczyty nowych czujników ze sprawdzonym przyrządem, zapisz rozmieszczenie punktów i nastawy alarmów. Czujniki, na których opierasz decyzje, kieruj okresowo do wzorcowania.

Nie musisz budować całości od razu. Sieci bezprzewodowe są modułowe: sensownie jest zacząć od kilku czujników w punktach krytycznych, przez sezon sprawdzić, czy progi i miejsca są trafione, a dopiero potem rozbudowywać system o kolejne obiekty. Odwrotna kolejność — zakup „na wyrost” bez listy punktów pomiarowych — kończy się zwykle czujnikami w przypadkowych miejscach i alarmami, których nikt nie czyta.

System pomiarowy w terenie nie jest bezobsługowy — degraduje się cicho i systematycznie. Zabrudzona osłona radiacyjna gorzej odbija promieniowanie i pomiar zaczyna dryfować, lejek deszczomierza zapychają liście i owady (opad „znika” z zapisu), a awaria baterii szczególnie dotkliwie ujawnia się w noc przymrozkową albo w szczycie sezonu.

• Przed sezonem krytycznym wymień baterie i sprawdź transmisję — nie po pierwszej awarii.
• Czyść osłony radiacyjne i lejki deszczomierzy; sprawdzaj, czy nic nie blokuje wirnika anemometru.
• Po zimie i po wichurach skontroluj mocowania, kable i szczelność obudów.
• Przeglądaj dane po każdym sezonie: dryf, zawieszone odczyty i luki w transmisji widać na wykresie, zanim staną się problemem.
• Czujniki, od których zależą decyzje, wzorcuj okresowo zgodnie z oceną ryzyka.

Wzorcowanie zamyka całość: po sezonach pracy w wilgoci, pyle i słońcu czujnik może się rozstroić, a bez świadectwa z wartościami błędów nie wiadomo, na ile ufać odczytom. Kompletny zestaw polowy — z czujnikami temperatury, wilgotności i opadów — obejmuje wzorcowanie stacji meteorologicznej w laboratorium.

• Czujnik temperatury na słońcu bez osłony radiacyjnej — odczyty zawyżone i nieporównywalne między dniami.
• Sprzęt „pokojowy” w terenie — obudowa bez właściwej klasy IP i zakresu temperatur pada po pierwszych mgłach albo w upale pod folią.
• Pomiar nie tam, gdzie jest produkt — na wysokości montażowej zamiast na wysokości uprawy, w powietrzu nad ziarnem zamiast w złożu, przy powierzchni drewna zamiast w głębi.
• Sieć radiowa zaplanowana na mapie, nie w terenie — zasięg bez linii widzenia okazuje się ułamkiem katalogowego.
• Baterie wymieniane po awarii — system milknie w noc przymrozkową albo w szczyt sezonu.
• Dane zbierane, ale nieprzeglądane — dryf i luki w zapisie wychodzą dopiero przy stracie albo sporze.
• Brak wzorcowania — decyzje zapadają na podstawie wskazań o nieznanym błędzie.
