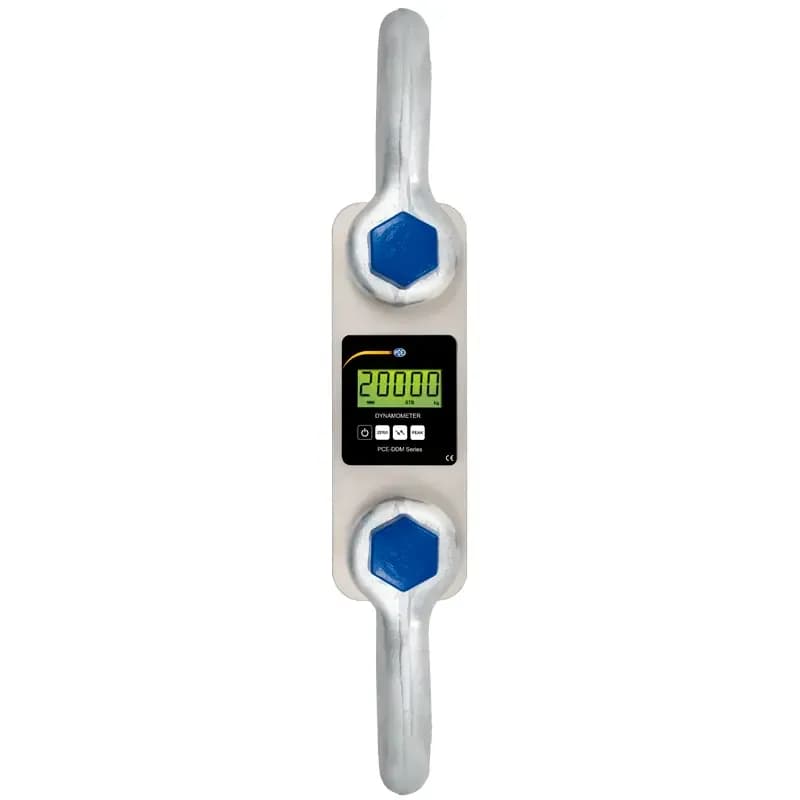

Waga dźwigowa do ładunków 20 000 kg PCE-DDM 20WI-ICA

Udokumentowanie dużego obciążenia wymaga zarówno właściwego zakresu, jak i jednoznacznego przypisania przyrządu. PCE-DDM 20WI-ICA mierzy do 20 000 kg / 200 kN i jest dostarczana z certyfikatem kalibracji ISO. Rozdzielczość 10 kg / 100 N pozwala obserwować zmianę obciążenia, a dokładność ±0,1% zakresu obowiązuje od minimalnej wartości 200 kg. Niższe wskazanie może się pojawić, lecz nie powinno być traktowane jako wynik objęty tą deklaracją. Wariant WI nie korzysta z ręcznego wyświetlacza radiowego. Odczyt odbywa się na ekranie urządzenia, dlatego jego położenie musi zapewnić widoczność z bezpiecznej strefy.

Dwie szekle tworzą połączenie w torze rozciągania i wymagają sprawdzenia przed każdą próbą. Siła powinna przechodzić osiowo, bez bocznego zginania. Ładunek nie może dotykać podłoża ani sąsiedniej konstrukcji, ponieważ przejęta w ten sposób część siły nie trafi do czujnika. Tarowanie do 20% zakresu odejmuje masę osprzętu, ale nie podnosi dopuszczalnego obciążenia ponad 20 000 kg. Wynik można wyświetlać w kg, t, N lub kN. Zatrzymanie wartości szczytowej pomaga w próbie dynamicznej, a sumowanie wspiera kontrolę kilku kolejnych elementów.

Sam korpus waży 18 kg, natomiast z szeklami 49 kg, więc montaż i demontaż zestawu powinny być zaplanowane jak osobna operacja transportowa. Wyświetlacz LCD ma cyfry 22 mm, a odświeżanie 2,5 Hz pozwala śledzić uspokajanie wyniku. Trzy baterie AA 1,5 V zapewniają około 50 godzin pracy. Temperatura otoczenia powinna mieścić się w -10 ... +40 °C. Certyfikat dokumentuje parametry egzemplarza, ale prawidłowy wynik wymaga również zerowania, stałego osprzętu, spokojnego przyłożenia siły i zapisu po stabilizacji. PCE-DDM 20WI-ICA służy do obciążenia rozciągającego; nie może pracować jako czujnik ściskania ani zabezpieczenie przeciążeniowe dźwignicy.
