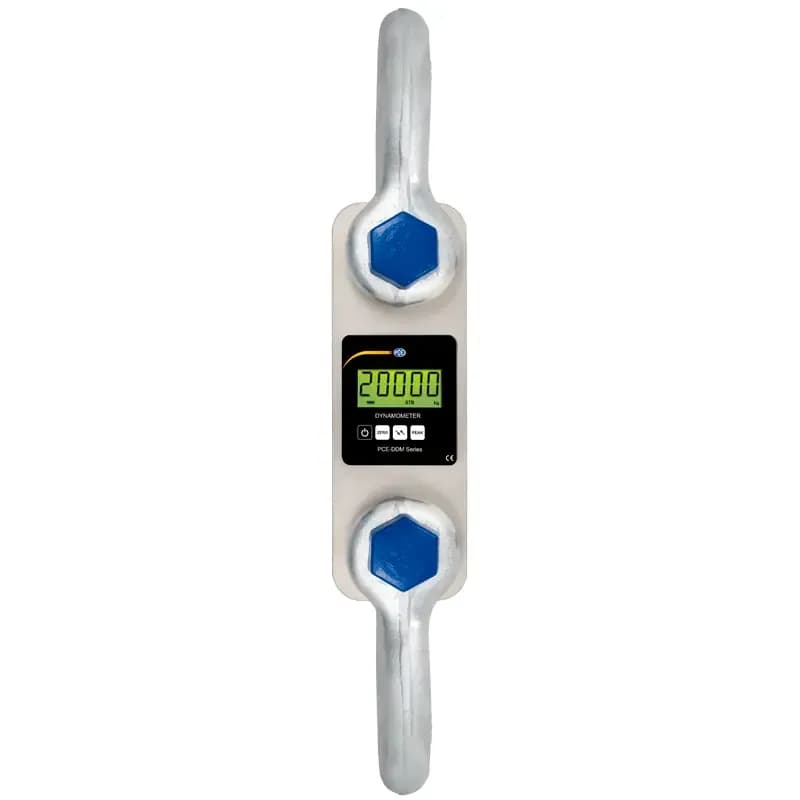

Waga dźwigowa do ładunków 20 000 kg PCE-DDM 20WI

Gdy pomiar 20 000 kg ma odbywać się w torze podnoszenia, PCE-DDM 20WI daje zwarty układ bez osobnego odbiornika radiowego. Waga mierzy jednocześnie siłę do 200 kN, a rozdzielczość wynosi 10 kg / 100 N. Minimalne obciążenie dla deklarowanej dokładności to 200 kg. Przyrząd może wskazać niższą wartość, ale nie obejmuje jej specyfikacja ±0,1% zakresu. Ten wariant nie ma certyfikatu kalibracji ISO; do pomiaru wymagającego takiego dokumentu należy dobrać wersję ICA. Wynik odczytuje się na wyświetlaczu wagi, dlatego widoczność i bezpieczne stanowisko trzeba zaplanować jeszcze przed podniesieniem.

Operator nie powinien wchodzić pod ładunek ani zbliżać twarzy do naprężonego układu. Dwie szekle muszą być prawidłowo osadzone, a siła powinna przebiegać osiowo przez przyrząd. Kołysanie, boczne zginanie, nagłe szarpnięcie lub kontakt elementu z podłożem zmieniają wynik i obciążają układ w sposób nieprzewidziany dla pomiaru. Tarowanie działa do 20% zakresu i pozwala odjąć osprzęt. Nie zmienia granicy 20 000 kg dla całego obciążenia. Jednostki kg, t, N i kN pomagają dobrać zapis do ważenia albo próby siłowej. Funkcja wartości szczytowej zatrzymuje najwyższy wynik, a sumowanie wspiera zestawienie kolejnych elementów.

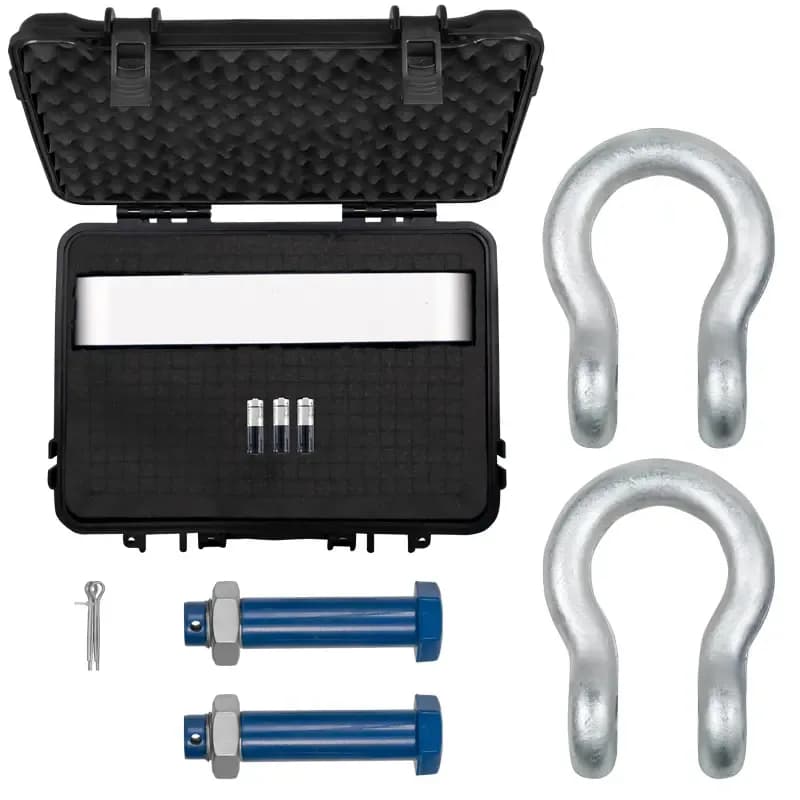

Korpus waży 18 kg, a komplet z szeklami 49 kg; do montażu samej wagi potrzebna jest więc przemyślana manipulacja, niezależna od późniejszego podnoszenia badanego ładunku. Cyfry LCD mają 22 mm wysokości, a częstotliwość 2,5 Hz pozwala obserwować stabilizację odczytu. Urządzenie zasila się 3 bateriami AA 1,5 V, które wystarczają na około 50 godzin. Temperatura pracy wynosi -10 ... +40 °C. Dla porównywalnych wyników należy stosować ten sam osprzęt, zerować wagę bez obciążenia, podnosić spokojnie i zapisywać wartość po ustaniu kołysania. PCE-DDM 20WI jest przeznaczona do rozciągania i nie zastępuje czujnika do ściskania ani elementu bezpieczeństwa urządzenia dźwigowego.
