Waga hakowa do ładunków 20 000 kg PCE-DDM 20-ICA

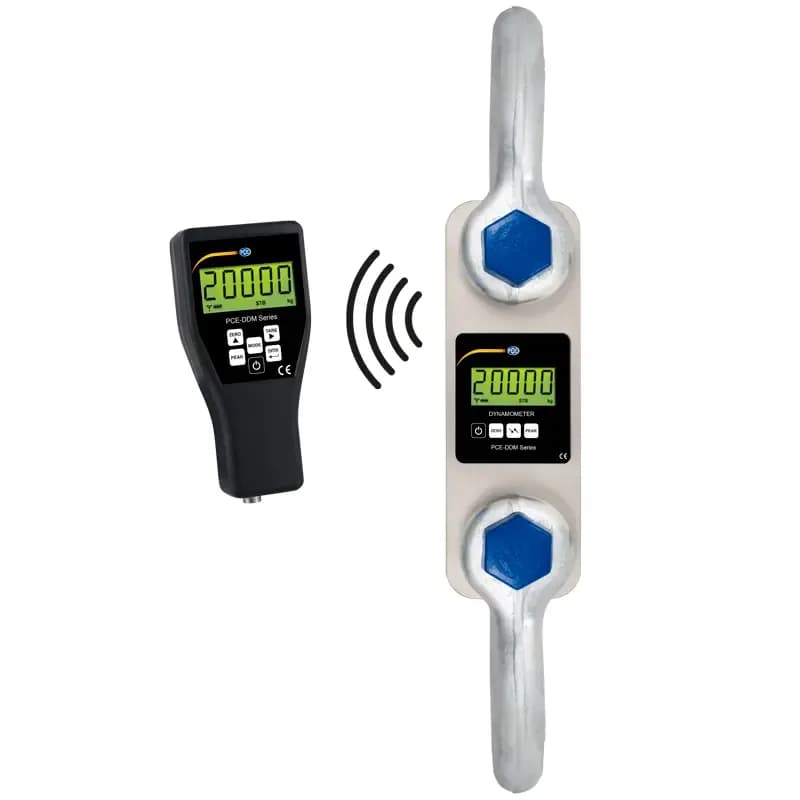

W operacjach z dużą konstrukcją albo ciężkim podzespołem platforma wagowa bywa niedostępna, a wynik jest potrzebny już podczas podnoszenia. PCE-DDM 20-ICA pracuje bezpośrednio w torze rozciągania i mierzy do 20 000 kg / 200 kN. Rozdzielczość 10 kg / 100 N pozwala kontrolować przyrost obciążenia, natomiast minimalna wartość objęta deklarowaną dokładnością wynosi 200 kg. Niższy wynik może pojawić się na ekranie, lecz dokładność ±0,1% zakresu nie dotyczy takiego pomiaru. Certyfikat kalibracji ISO identyfikuje właściwości konkretnego egzemplarza. Ręczny wyświetlacz odbiera wskazanie radiowo z odległości około 80 m, dzięki czemu obserwator może pozostać poza strefą wiszącego ładunku.

Przed próbą należy sprawdzić 2 szekle, sworznie i punkty mocowania oraz zapewnić osiowe działanie siły. Boczny naciąg, skręcenie układu, uderzenie przy podnoszeniu lub oparcie elementu o konstrukcję zmienia warunki pomiaru. Funkcja zatrzymania wartości szczytowej jest przydatna, gdy obciążenie narasta i opada, a sumowanie ułatwia zestawienie kilku kolejnych partii. Tarowanie do 20% zakresu odejmuje masę osprzętu od wskazania. Nie zwiększa jednak nośności przyrządu: całe obciążenie mechaniczne wciąż musi mieścić się w 20 000 kg. Jednostki kg, t, N oraz kN pozwalają dobrać zapis do zadania. Korpus waży 18 kg, a wraz z szeklami 49 kg, więc przygotowanie stanowiska powinno uwzględnić bezpieczną manipulację samym zestawem.

Walizka chroni elementy w transporcie, ale przed użyciem wszystkie powierzchnie współpracujące trzeba obejrzeć i oczyścić. LCD z cyframi 22 mm pokazuje odczyt z częstotliwością 2,5 Hz. Wynik należy rejestrować po uspokojeniu ładunku, a nie w chwili szarpnięcia. Zasilanie 3 bateriami AA 1,5 V zapewnia około 50 godzin pracy; temperatura otoczenia powinna pozostawać między -10 ... +40 °C. Powtarzalna procedura obejmuje zerowanie, tarowanie tego samego osprzętu, spokojne przykładanie siły i zapis warunków próby. PCE-DDM 20-ICA mierzy wyłącznie obciążenie rozciągające. Nie jest urządzeniem do ściskania ani zabezpieczeniem dźwignicy, a certyfikat nie zastępuje kontroli mechanicznej układu.
