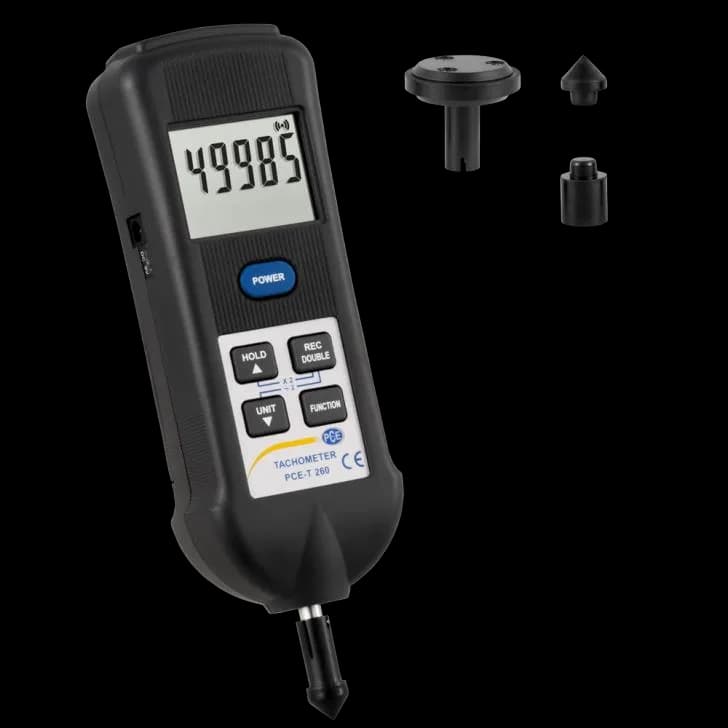

Tachometr ze stroboskopem PCE-T 260-ICA

Diagnostyka napędu może wymagać sprawdzenia prędkości bez zatrzymywania maszyny, pomiaru kontaktowego na dostępnym wale, obserwacji ruchu stroboskopem oraz kontroli temperatury. PCE-T 260-ICA łączy te zadania w jednym przyrządzie. Optyczny tor mierzy 5 ... 99 999 obr./min z użyciem znacznika odblaskowego, a adapter kontaktowy obejmuje 0,5 ... 19 999 obr./min. Czerwony stroboskop pracuje w zakresie 100 ... 99 990 błysków/min, dzięki czemu można pozornie zatrzymać ruch okresowy i ocenić jego stabilność bez dotykania elementu.

Dokładność pomiaru prędkości wynosi ±0,05% + 1 cyfra. Przy metodzie optycznej znaczenie ma jakość znacznika, kontrast tła i odległość: producent podaje 50 ... 150 mm, a maksymalnie 300 mm zależnie od oświetlenia. Wiązka musi trafiać w jeden znacznik na obrót; kilka odbijających punktów może zwielokrotnić wynik. Pomiar kontaktowy wymaga dobrania właściwej końcówki, osiowego ustawienia oraz bezpiecznego dostępu do wału. Operator nie powinien dociskać adaptera do elementu, którego osłony albo warunki pracy nie pozwalają na bezpieczny kontakt.

Urządzenie mierzy również temperaturę termoparą typu K w zakresie -100 ... +1300 °C, czujnikiem Pt1000 od -10 ... +70 °C oraz bezkontaktowo od -30 ... +305 °C. Tor podczerwieni ma optykę 3:1 i stałą emisyjność, dlatego najlepiej nadaje się do większych, matowych powierzchni. Na błyszczącym wale wynik może być obarczony wpływem odbić; w takim miejscu warto użyć czujnika kontaktowego albo przygotowanej powierzchni odniesienia. Certyfikat kalibracji ISO w wersji ICA dotyczy funkcji pomiaru prędkości.

Pięciocyfrowy wyświetlacz LCD pokazuje wynik, a pamięć zachowuje ostatnią, minimalną i maksymalną wartość. Interfejs RS-232 umożliwia dalsze wykorzystanie danych. Przyrząd ma wymiary 207 x 67 x 39 mm, waży 255 g bez baterii i jest zasilany czterema bateriami AA 1,5 V albo zasilaczem 9 V. W zestawie znajdują się adapter, końcówki, koło pomiarowe, taśma odblaskowa i walizka, więc można przygotować stanowisko do kilku metod. PCE-T 260-ICA jest przeznaczony przede wszystkim dla utrzymania ruchu, gdzie jedna inspekcja obejmuje prędkość, obserwację ruchu i temperaturę.
