Jednokanałowy separator pętli prądowej NOVUS TxIsoLoop-1

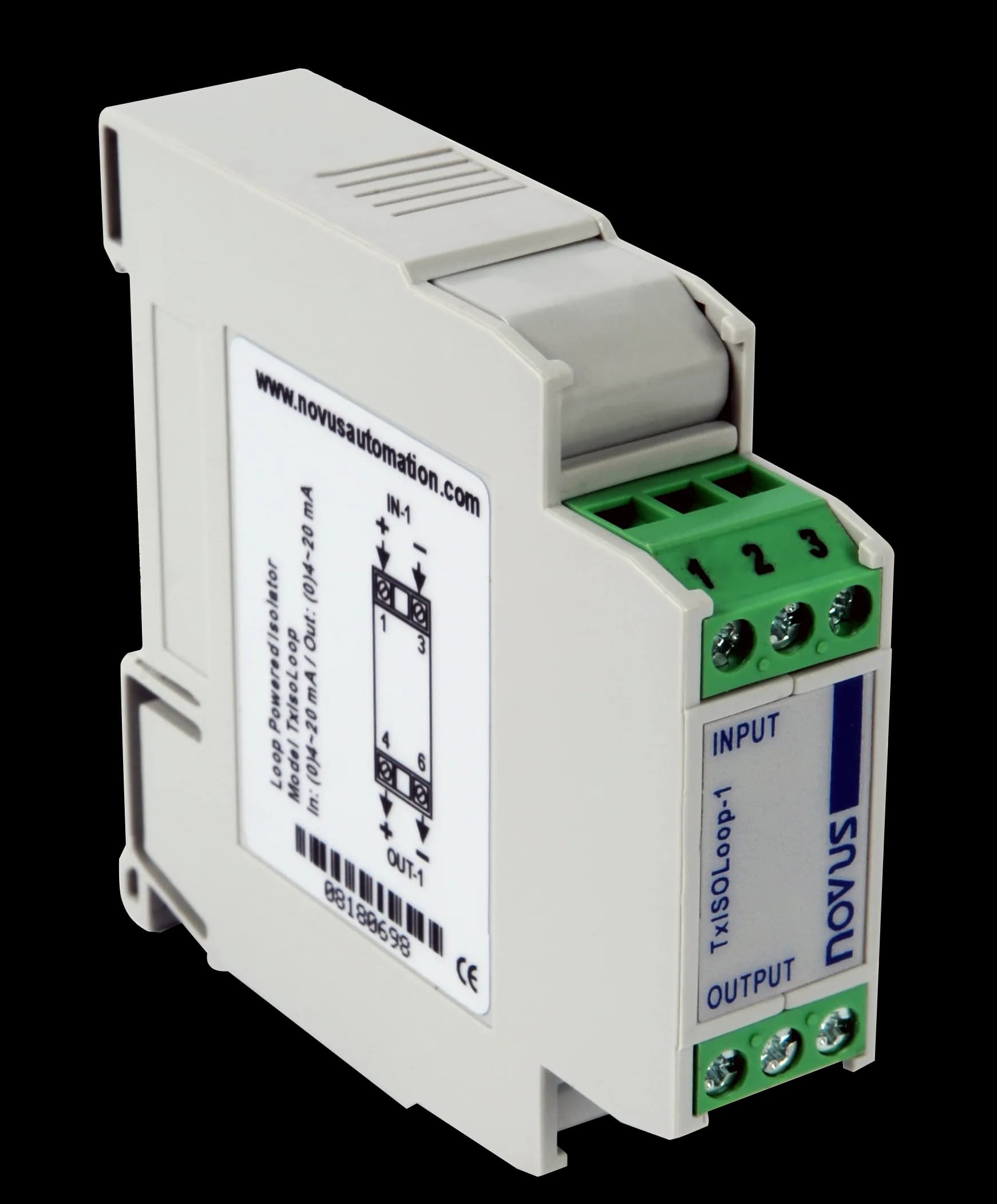

NOVUS TxIsoLoop-1 separuje galwanicznie jeden tor prądowy 0–20 mA lub 4–20 mA. Urządzenie mierzy prąd na wejściu i odtwarza odpowiadający mu, odizolowany sygnał prądowy na wyjściu. Energię potrzebną do pracy pobiera z pętli, dlatego nie wymaga dodatkowego zasilacza ani osobnego okablowania zasilającego. Obudowa jest przygotowana do montażu na szynie DIN w szafie automatyki.

Separator pomaga ograniczyć błędy pomiaru wynikające z różnic potencjałów i pętli mas pomiędzy urządzeniem obiektowym a wejściem sterownika, rejestratora lub systemu SCADA. Producent podaje izolację testową 3000 V AC przez 10 sekund oraz napięcie robocze izolacji 240 V AC w sposób ciągły. TxIsoLoop-1 nie zastępuje ochrony przeciwprzepięciowej ani prawidłowego uziemienia instalacji.

Spadek napięcia na separatorze jest mniejszy niż 3 V DC i trzeba uwzględnić go w bilansie całej pętli. Maksymalna rezystancja obciążenia wynosi 1450 Ω, lecz rzeczywiście dostępne obciążenie zależy również od napięcia zasilacza, wymagań przetwornika, rezystancji przewodów i wejścia odbiorczego. Przed uruchomieniem należy sprawdzić, czy przy maksymalnym prądzie pozostaje wymagany zapas napięcia.

Czas odpowiedzi wynosi 2 ms przy obciążeniu 250 Ω. Dokładność to 0,2% pełnego zakresu w temperaturze od 0 do 60°C i 0,3% pełnego zakresu w temperaturze od -20 do 75°C, również dla obciążenia 250 Ω. Wariant TxIsoLoop-1 ma jeden kanał wejście–wyjście; do dwóch niezależnych torów lub funkcji rozdzielenia jednego sygnału na dwa obciążenia służy model TxIsoLoop-2.
