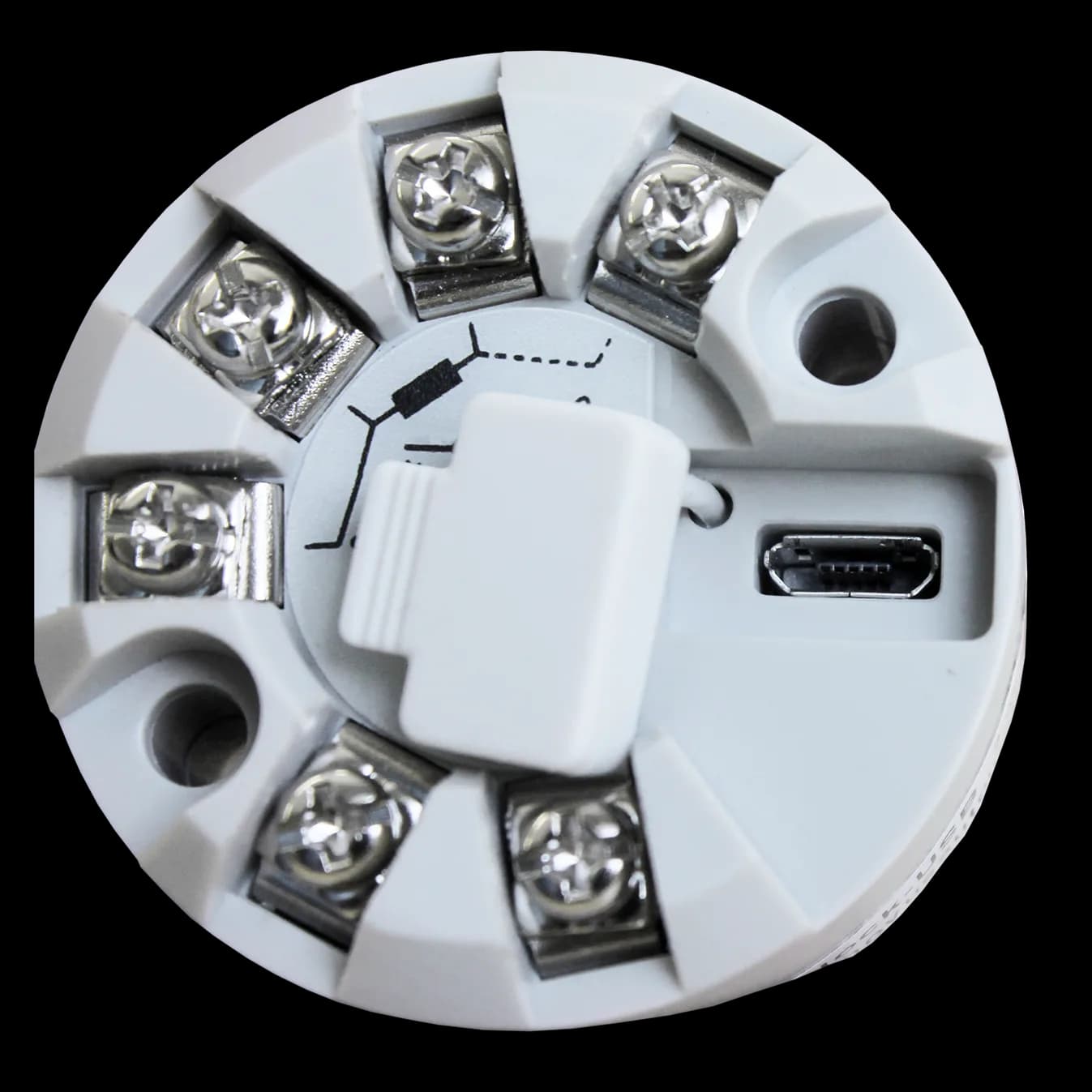

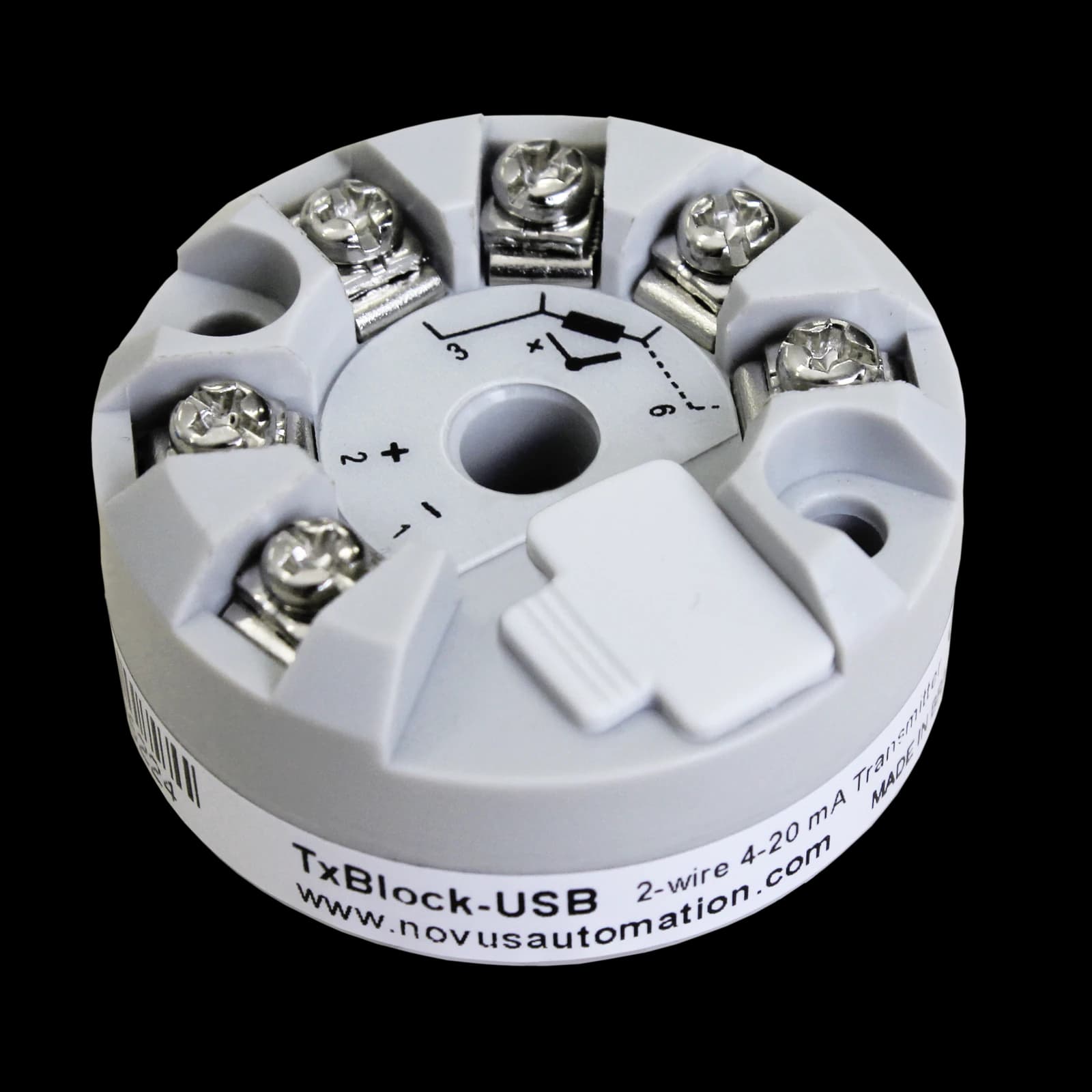

NOVUS TxBlock-USB przetwarza sygnał czujnika temperatury na liniowy prąd 4–20 mA. Kompaktowa, okrągła obudowa jest przeznaczona do montażu w głowicy czujnika, dzięki czemu sygnał może być standaryzowany blisko punktu pomiarowego przed przesłaniem do sterownika, wskaźnika lub rejestratora.
Jedno urządzenie obsługuje termopary J, K, T, E, N, R, S i B, czujniki Pt100 oraz Pt1000, termistor NTC 10 kΩ i sygnał 0–50 mV. Dla termopar dostępna jest wewnętrzna kompensacja zimnych końców. Pt100 może pracować w układzie 2-, 3- albo 4-przewodowym, co pozwala dopasować sposób podłączenia do wymaganej dokładności i istniejącej instalacji.

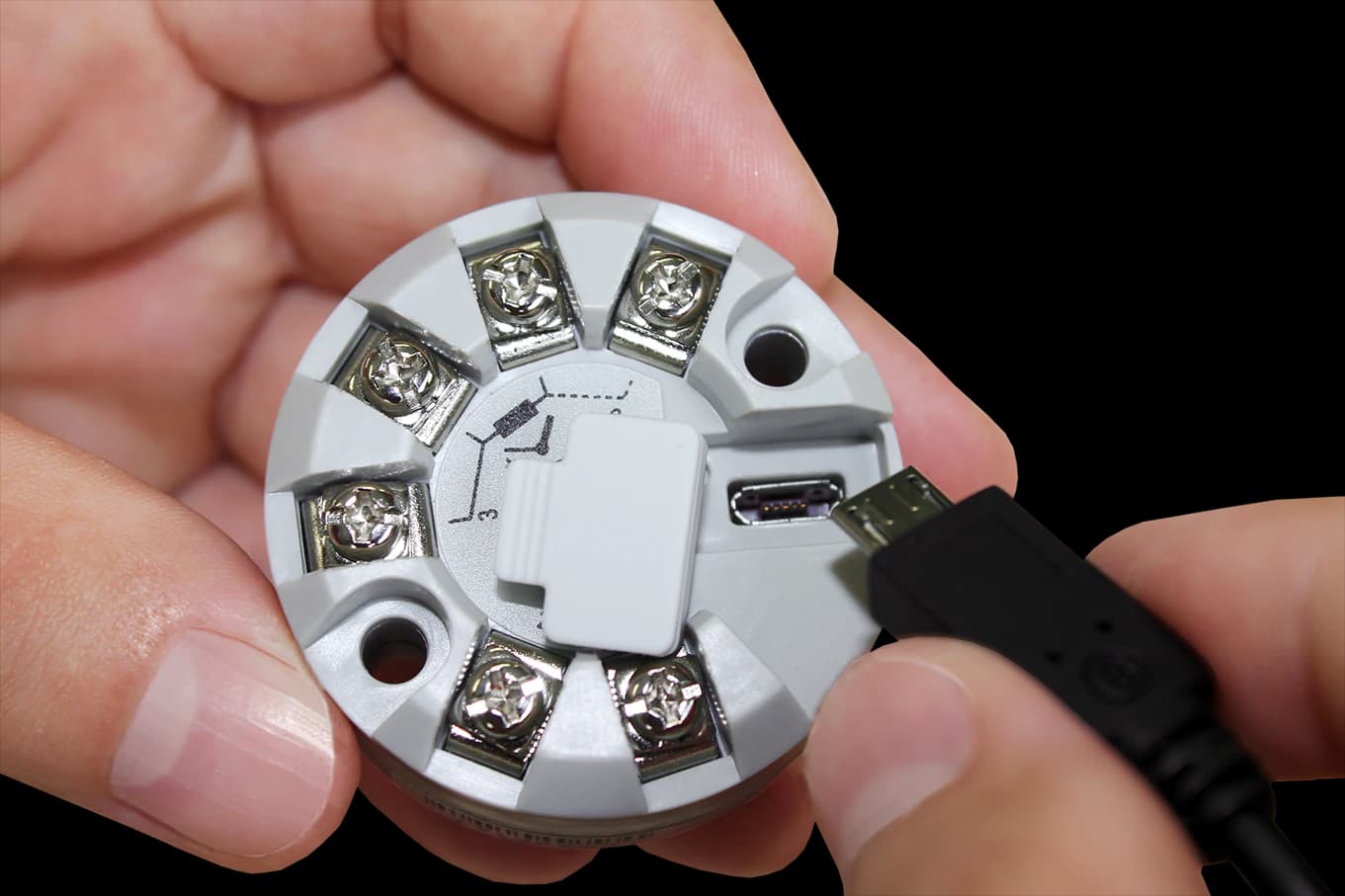

Konfigurację wykonuje się bez zasilania pętli przez wbudowane złącze micro-USB i oprogramowanie SigNow albo TxConfig II. Użytkownik ustawia typ wejścia, zakres, filtr, korektę oraz zachowanie wyjścia po wykryciu uszkodzenia czujnika. Wyjście może pracować jako 4–20 mA albo w odwróconym kierunku 20–4 mA.
TxBlock-USB nie zapewnia izolacji galwanicznej pomiędzy wejściem a wyjściem, dlatego sposób uziemienia i potencjały w torze pomiarowym trzeba uwzględnić na etapie projektu. Przewód USB służy wyłącznie do konfiguracji i nie jest potrzebny podczas normalnej pracy. Czujnik, głowica i przewód micro-USB nie są potwierdzonym wyposażeniem zestawu.
Jeden model obsługuje termopary, czujniki rezystancyjne, NTC i sygnał miliwoltowy.
Dwuprzewodowy sygnał prądowy może pracować także w odwróconym kierunku 20–4 mA.
Parametry można ustawić bez podłączania zasilania pętli pomiarowej.
Obsługiwane są połączenia 2-, 3- i 4-przewodowe.
Użytkownik określa reakcję wyjścia na przerwę lub uszkodzenie toru wejściowego.
Obudowa o średnicy około 43,5 mm jest przeznaczona do przemysłowych głowic czujników.
Uniwersalne wejście ułatwia standaryzację części zamiennych i modernizację różnych torów temperatury.
Zasilanie z USB pozwala przygotować zakres i typ wejścia na stanowisku serwisowym.
Wyjście 4–20 mA upraszcza przesyłanie pomiaru na większą odległość do PLC lub rejestratora.
TxBlock-USB jest przeznaczony dla automatyków, integratorów i producentów czujników potrzebujących uniwersalnego przetwornika nagłowicowego.
Wejście i wyjście nie są odseparowane galwanicznie; projekt musi uwzględnić potencjały i sposób uziemienia.
Przewód nie jest potrzebny podczas normalnej pracy przetwornika w pętli 4–20 mA.
Nie należy zakładać, że zestaw obejmuje czujnik, głowicę albo przewód micro-USB.
Marka: NOVUS Automation| Temperatura pracy | −40–85 °C |
|---|
| Wejścia | termopary J, K, T, E, N, R, S, B; Pt100; Pt1000; NTC 10 kΩ; 0–50 mV |
|---|---|
| Wyjście | 4–20 mA lub 20–4 mA, 2 przewody |
| Zasilanie pętli | 10–35 V DC |
| Montaż | w głowicy czujnika |
|---|---|
| Średnica obudowy | około 43,5 mm |
| Konfiguracja | micro-USB; SigNow lub TxConfig II |
|---|---|
| Typ urządzenia | nagłowicowy przetwornik temperatury |
| Połączenie Pt100 | 2-, 3- lub 4-przewodowe |
| Izolacja galwaniczna | brak |
| EAN | 789842713083 |
|---|
