Manometr różnicowy PCE-PDA 10L, zakres ±20 kPa

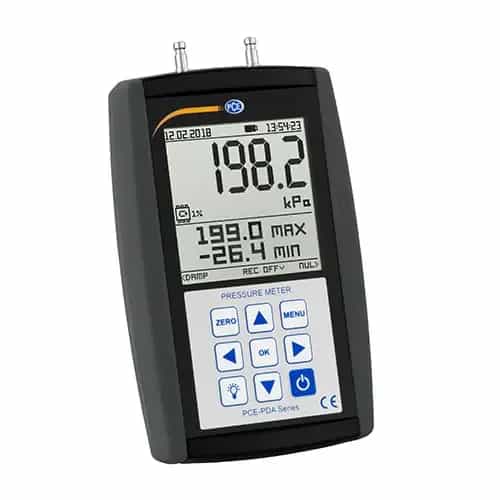

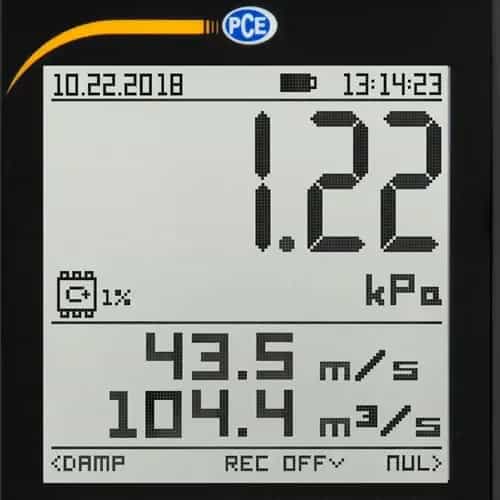

Zakres ±20 kPa z rozdzielczością 1/10 Pa obejmuje zarówno spadek ciśnienia na zabrudzonym filtrze, jak i delikatne podciśnienie w pomieszczeniu. Po podłączeniu rurki Pitota — dobieranej osobno, bo nie wchodzi w skład zestawu — ten sam przyrząd policzy prędkość i przepływ powietrza w kanale. Dokładność wynosi ±0,5 % zakresu, a wbudowany pomiar temperatury 0 ... +50 °C podawany jest z rozdzielczością 0,1 °C. Wartości pokazuje graficzny wyświetlacz z podświetleniem, na którym równocześnie widać ciśnienie bieżące oraz zapamiętane minimum i maksimum. Odczyt uśrednia się w oknie 0,1 ... 9,9 s, co uspokaja wskazanie przy pulsującym przepływie, a zero koryguje się jednym klawiszem.

Rejestrator obejmuje 1024 miejsca w pamięci przy interwale od 1 s do 24 godzin i osobnym trybie próby szczelności. Przyłącze to nypel 5 mm pod szybkozłącze, obudowa ma klasę IP41 i masę ok. 285 g, a zasilanie zapewniają dwie baterie AA albo zasilacz USB. Konstrukcja znosi nadciśnienie 40 kPa. Tryb wysokiej precyzji zwiększa rozdzielczość dziesięciokrotnie i to on decyduje o przydatności przyrządu przy bardzo małych różnicach ciśnienia — takich jak podciśnienie w pomieszczeniu czy opór świeżo założonego filtra. Uśrednianie w oknie 0,1 ... 9,9 s uspokaja wskazanie tam, gdzie wentylator pulsuje, a szybkość pomiaru 10 Hz pozwala uchwycić przebieg, gdy w instalacji dzieje się coś gwałtownego.

Korekta zera jednym klawiszem to czynność, którą wykonuje się przed każdą serią: bez niej dryf czujnika wchodzi wprost w wynik. Próba szczelności ma tu osobny tryb pracy. Podajesz czas trwania pomiaru i poziom różnicy ciśnień, przyrząd pilnuje przebiegu, a po zakończeniu pokazuje odchylenie od wartości zadanej — nie trzeba pilnować stopera ani przepisywać odczytów co minutę. Rejestrator obejmuje 1024 miejsca w pamięci, a czas nagrywania w jednym miejscu sięga 255 godzin przy interwale ustawianym od 1 s do 24 godzin, więc długotrwała obserwacja instalacji mieści się w jednym zadaniu.

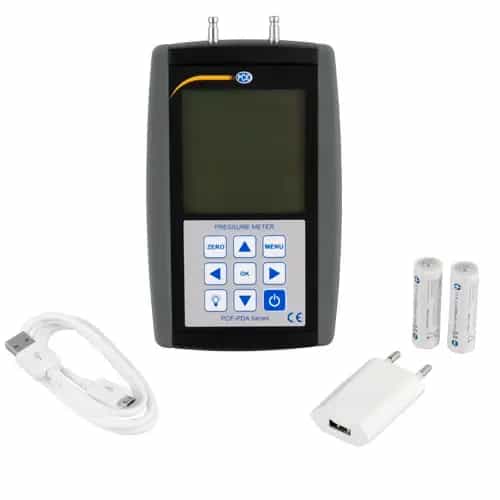

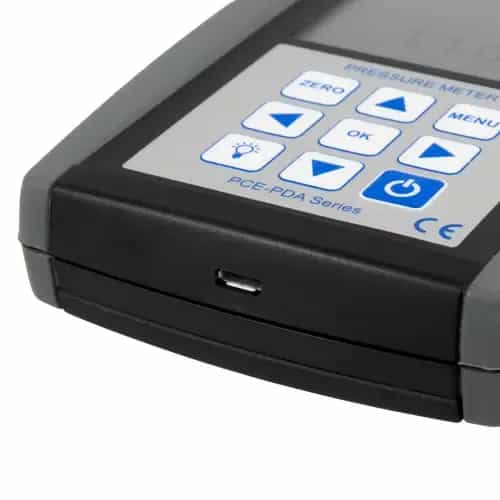

Po stronie wytrzymałości producent podaje trzy różne wartości i warto je rozróżniać: ciśnienie nominalne 20 kPa to warunki normalnej pracy, nadciśnienie 40 kPa czujnik zniesie bez uszkodzenia, a 100 kPa jest granicą rozerwania. Przyłącze stanowi nypel 5 mm pod szybkozłącze. Obudowa 145 x 85 x 35 mm o masie około 285 g ma klasę ochrony IP41, pracuje w zakresie 0 ... 50 °C i przechowywana ma być w 10 ... 55 °C. Zasilanie zapewniają dwa ogniwa AA — alkaliczne 1,5 V albo akumulatorowe 1,2 V — albo zasilacz z wyjściem 5 V i prądem 500 mA.
