Manometr różnicowy w wentylacji — pomiar ciśnienia na filtrach, w czystych strefach i kanałach
Manometr różnicowy zastosowanie w praktyce: od wyboru metody i ustawień po interpretację wyniku oraz dobór kompletnego wyposażenia.
W skrócie
- Najpierw nazwij obiekt, warunki i decyzję, którą ma wspierać wynik pomiaru.
- Manometr różnicowy porównuje dwa punkty, dlatego zamiana króćców zmienia znak wyniku. W wentylacji położenie końcówek i odróżnienie ciśnienia statycznego od całkowitego są równie ważne jak zakres przyrządu.
- Przed rozpoczęciem sprawdź przyrząd, akcesoria, bezpieczeństwo i możliwość zapisania warunków.
- Wynik blisko kryterium potwierdź serią, drugim punktem albo niezależną metodą.
- Przy zakupie porównuj metodę, zakres, sensor i cały zestaw — nie samą liczbę funkcji.
Co ma zmienić ten wynik?
Manometr różnicowy zastosowanie zaczyna się od właściwego pytania, nie od wyboru modelu miernika. Badanym obiektem jest filtr, kanał, wentylator albo granica pomieszczeń połączona dwoma poprawnie wyprowadzonymi punktami ciśnienia. W tym zastosowaniu — manometr różnicowy zastosowanie — przyrząd ma pokazać różnicę ciśnień statycznych w paskalach wraz z kierunkiem przepływu i stanem pracy instalacji.
Inaczej planuje się szybkie rozpoznanie problemu, inaczej serię porównawczą, a jeszcze inaczej wynik przeznaczony do protokołu. Cel ustalony na początku porządkuje cały dalszy wybór.
Najważniejsze pytanie brzmi: czy filtr wymaga obsługi, przepływ jest zgodny z projektem, a kaskada ciśnień utrzymuje wymagany kierunek ruchu powietrza. Gdy zapiszesz je przed rozpoczęciem pracy, łatwiej dobrać punkty, czas pomiaru i kryterium zakończenia. Zapisz ten warunek — bez niego wynik traci kontekst.
Zapisz również, czego ten pomiar nie rozstrzyga. Taka granica chroni przed wyciąganiem z pojedynczego odczytu wniosków, których zastosowana metoda nie potrafi wiarygodnie potwierdzić.
Najbardziej użyteczny wynik nie zawsze ma najwięcej cyfr. Ustal, kto odbiera raport, jakiej informacji potrzebuje i czy pomiar będzie powtarzany. Od tego zależą format zapisu, liczba punktów i sens automatycznej rejestracji.
Zapis założeń pomaga również po kilku miesiącach: pozwala odtworzyć wybór metody i sprawdzić, czy nowy wynik nadal można uczciwie porównać z poprzednim.
Zapisz pytanie przed pomiarem
Jeżeli ten etap jest dla Ciebie punktem wyjścia, zobacz także Chłodnictwo, klimatyzacja i pompy ciepła; znajdziesz tam szerszy kontekst potrzebny przed wyborem metody.
Zanim odczytasz liczbę, poznaj zasadę pomiaru
Manometr różnicowy porównuje dwa punkty, dlatego zamiana króćców zmienia znak wyniku. W wentylacji położenie końcówek i odróżnienie ciśnienia statycznego od całkowitego są równie ważne jak zakres przyrządu. Dlatego trzeba kontrolować cały tor: obiekt, czujnik, ustawienia, czas odpowiedzi i sposób zapisu. Duża liczba cyfr na ekranie nie naprawi źle dobranej metody.
Wartość ma sens dopiero po zapisaniu punktu, czasu i stanu pracy. Jeżeli którykolwiek z nich zmienił się w trakcie serii, nie łącz wyników bez komentarza. Zapisz ten warunek — bez niego wynik traci kontekst.
Sposób przygotowania warto porównać z poradnikiem ciśnienie różnicowe, zwłaszcza gdy pomiar ma być później powtarzany w tych samych warunkach.
Przygotowanie, które decyduje o wyniku
Dobre przygotowanie ogranicza błędy, których nie da się później usunąć obliczeniem. Zanim uruchomisz miernik, potwierdź bezpieczeństwo, stan obiektu, zgodność akcesoriów i możliwość odtworzenia warunków. Element niepewny oznacz w protokole albo usuń przed rozpoczęciem serii.
- Zweryfikuj w rzeczywistym stanie pracy: zakres obejmujący spodziewaną różnicę bez utraty rozdzielczości. Od tego zależy porównywalność wyniku.
- Udokumentuj: szczelne i niezałamane przewody oznaczone jako wysoki oraz niski punkt. Bez tej informacji kolejny pomiar może opisywać inne warunki.
- Sprawdź przed pierwszym odczytem: właściwe króćce ciśnienia statycznego albo rurka Pitota. Wynik kontroli zachowaj w notatkach.
- Przygotuj i opisz: ustalony bieg wentylatora, położenie przepustnic i stan drzwi. Zaznacz każdą zmianę wprowadzoną w trakcie serii.
Przyrząd sprawdź w punkcie kontrolnym lub w sposób zalecany przez producenta. Weryfikacja przed użyciem nie zastępuje wzorcowania, ale może ujawnić rozładowanie, zabrudzenie, zły sensor albo błędną konfigurację. Zapisz ten warunek — bez niego wynik traci kontekst.
Przy wyniku granicznym pomocne będzie rozwinięcie próba szczelności instalacji. Pokazuje ono drugi punkt widzenia, zanim podejmiesz kosztowną decyzję.
Która metoda pasuje do tego zadania?
| Wariant | Kiedy pomaga | Co trzeba sprawdzić |
|---|---|---|
| Spadek na filtrze | pokazuje opór przy danym przepływie | wymaga porównywalnego biegu wentylatora |
| Kaskada pomieszczeń | potwierdza kierunek przepływu przez granicę | zależy od drzwi i pracy nawiewu oraz wywiewu |
| Rurka Pitota | umożliwia wyznaczenie prędkości w kanale | wymaga poprawnego ustawienia i profilu przepływu |
To nie jest ranking modeli. Wybierz wariant, który odpowiada celowi, zakresowi i wymaganej decyzji. Jeżeli metoda ma istotne ograniczenie, zaplanuj drugą kontrolę przed rozpoczęciem pracy, a nie dopiero po wyniku granicznym.
Pomiar krok po kroku
Poniższa kolejność prowadzi od przygotowania do decyzji. Nie zastępuje instrukcji konkretnego urządzenia ani procedury zakładowej. Jeżeli producent wymaga dodatkowej kontroli bezpieczeństwa, potraktuj ją jako warunek przejścia do następnego etapu.
Określ dwa porównywane punkty
Określ dwa porównywane punkty. Oprzyj ten etap na zapisanych danych i nazwij przyjęte założenia, żeby kolejna osoba mogła powtórzyć tok rozumowania.
Sprawdź przewody i wyzeruj manometr
Sprawdź przewody i wyzeruj manometr. Zapisz wykonane działanie, warunki jego zakończenia i wynik kontroli przed przejściem do następnego kroku.

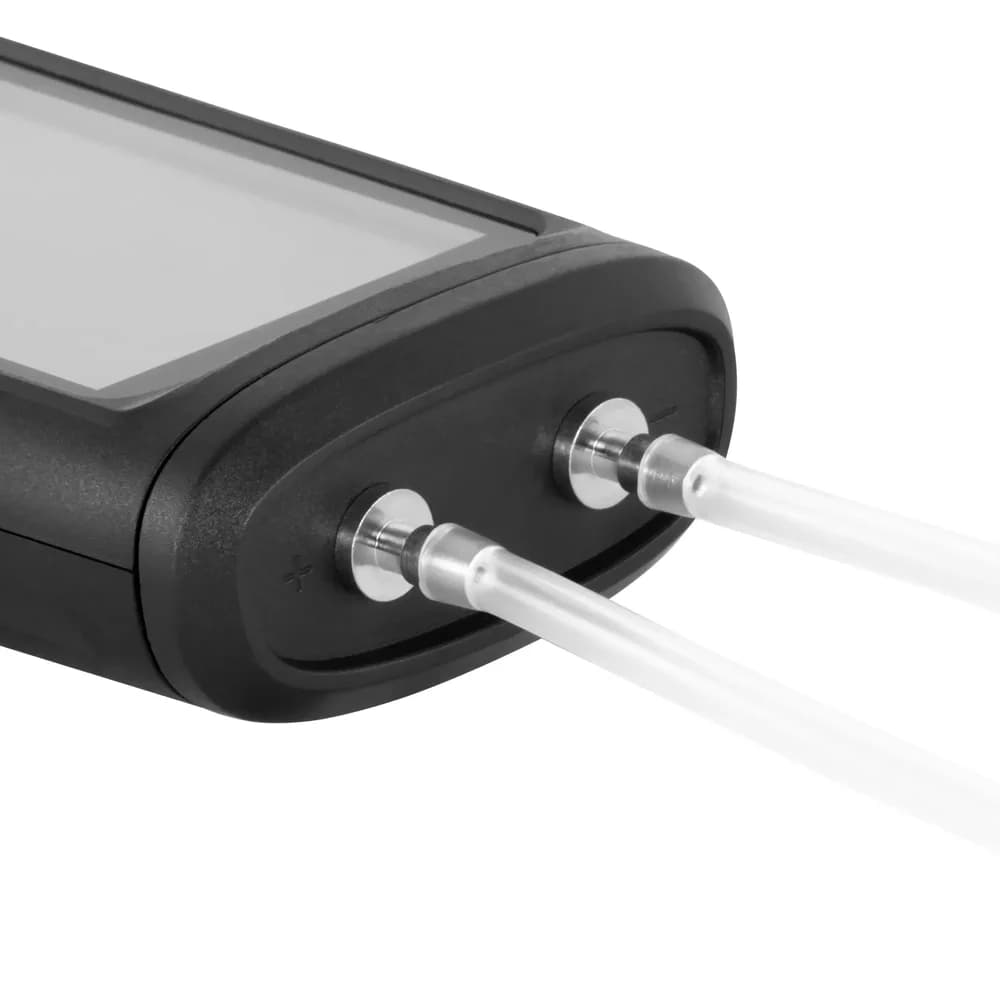

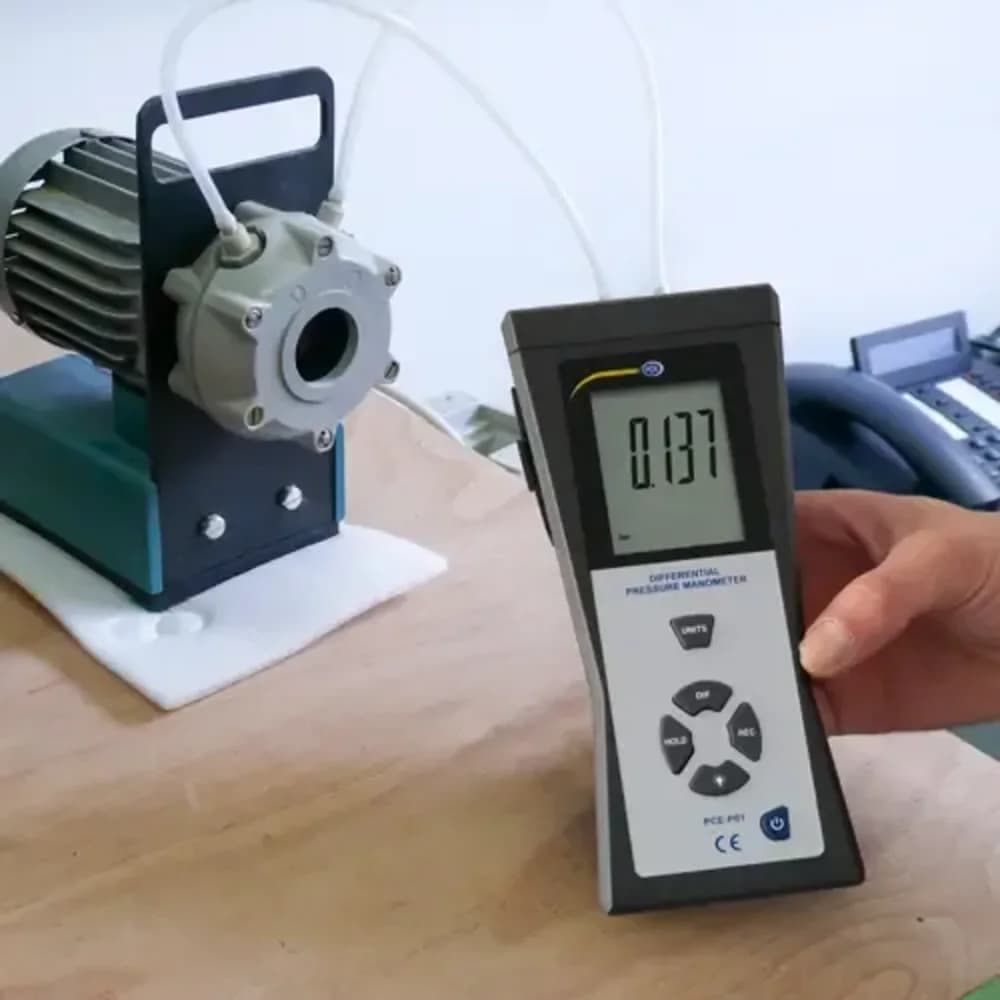

Podłącz króciec dodatni oraz ujemny
Podłącz króciec dodatni oraz ujemny. Przed pierwszym odczytem potwierdź poprawność tego przygotowania i zapisz każdą zmianę wprowadzoną później.
Ustabilizuj stan pracy instalacji
Ustabilizuj stan pracy instalacji. Nie zmieniaj w tym czasie pozostałych warunków; zapisz moment stabilizacji albo przyczynę wykonania kolejnej próby.
Zapisz wartość i znak
Zapisz wartość i znak. Dołącz datę, punkt, warunki i użyte ustawienia, aby zapis dało się później jednoznacznie odtworzyć.
Porównaj z wartością początkową albo projektem
Porównaj z wartością początkową albo projektem. Oprzyj ten etap na zapisanych danych i nazwij przyjęte założenia, żeby kolejna osoba mogła powtórzyć tok rozumowania.
Potwierdź wynik po regulacji lub wymianie filtra
Potwierdź wynik po regulacji lub wymianie filtra. Zapisz wykonane działanie, warunki jego zakończenia i wynik kontroli przed przejściem do następnego kroku.
Nie poprawiaj wyniku w pamięci
Błędy, które najczęściej zniekształcają wynik
Błąd często powstaje wcześniej niż sam odczyt: przy identyfikacji medium, wyborze punktu albo przygotowaniu czujnika. Diagnostykę prowadź od przyczyn łatwych do sprawdzenia do rzadkich awarii. Dzięki temu nie zmienisz sprawnego elementu tylko dlatego, że wynik nie odpowiada oczekiwaniu.
| Objaw | Możliwa przyczyna | Bezpieczne sprawdzenie |
|---|---|---|
| Wynik ma przeciwny znak | zamienione przewody albo odwrócony kierunek odniesienia; nie zakładaj przyczyny bez sprawdzenia | kontrola oznaczeń obu króćców. Jeżeli objaw pozostaje, użyj niezależnej metody kontroli. |
| Odczyt pulsuje | turbulencja, wentylator albo źle wybrany punkt; nie zakładaj przyczyny bez sprawdzenia | tłumienie sygnału i zmiana miejsca poboru. Następnie powtórz pomiar w tym samym stanie. |
| Brak zmiany po wymianie filtra | nieszczelne obejście albo pomiar innej składowej ciśnienia; nie zakładaj przyczyny bez sprawdzenia | kontrola obudowy, króćców i punktów. Zachowaj wynik przed korektą i po niej. |
Po znalezieniu przyczyny zachowaj wynik przed korektą i po niej. Tylko porównanie wykonane w podobnych warunkach pokazuje, czy działanie rzeczywiście usunęło problem. Zapisz ten warunek — bez niego wynik traci kontekst.
Do raportu i dalszej diagnostyki przyda się również próba szczelności azotem; ten materiał rozwija etap, którego nie warto zamykać jednym odczytem.
Gdzie ta metoda sprawdza się najlepiej?
Opisane zastosowania korzystają z podobnej zasady, lecz różnią się kryterium decyzji, zakresem i warunkami. Manometr różnicowy porównuje dwa punkty, dlatego zamiana króćców zmienia znak wyniku. W wentylacji położenie końcówek i odróżnienie ciśnienia statycznego od całkowitego są równie ważne jak zakres przyrządu.
Przyrząd dobry do przeglądu nie zawsze daje wystarczający dowód do odbioru albo protokołu. Zakres metody trzeba dopasować do decyzji, która ma zapaść po pomiarze.
| Wariant | Mocna strona | Ograniczenie do sprawdzenia |
|---|---|---|
| Spadek na filtrze | pokazuje opór przy danym przepływie | wymaga porównywalnego biegu wentylatora |
| Kaskada pomieszczeń | potwierdza kierunek przepływu przez granicę | zależy od drzwi i pracy nawiewu oraz wywiewu |
| Rurka Pitota | umożliwia wyznaczenie prędkości w kanale | wymaga poprawnego ustawienia i profilu przepływu |
Przed przeniesieniem ustawień między zastosowaniami dla tego zadania porównaj medium, geometrię, punkt pomiaru i wymagany zapis. Różnica w jednym z tych elementów może wymagać innej sondy, zakresu albo dodatkowego potwierdzenia.
Jak ocenić wynik i zapisać go w raporcie?
Końcowa ocena odpowiada na pytanie: czy filtr wymaga obsługi, przepływ jest zgodny z projektem, a kaskada ciśnień utrzymuje wymagany kierunek ruchu powietrza. Wynik porównaj z instrukcją, wymaganiem procesu, przepisem albo zatwierdzoną procedurą. Gdy kryterium zależy od konfiguracji, wpisz ją obok wartości zamiast publikować uniwersalny próg.
- Obiekt
- identyfikacja obiektu, punktu i badanego stanu pracy
- Wyposażenie
- model przyrządu, użyta sonda, ustawienia oraz akcesoria
- Warunki
- data, operator, warunki otoczenia i czas stabilizacji
- Dane
- wyniki cząstkowe z jednostkami, a nie wyłącznie wartość końcowa
- Decyzja
- kryterium oceny, decyzja i działanie podjęte po pomiarze
Przy wyniku granicznym dopisz sposób potwierdzenia i regułę decyzji. Samo zaokrąglenie nie rozstrzyga, po której stronie kryterium znajduje się obiekt. Zapisz ten warunek — bez niego wynik traci kontekst.
Wzorcowanie nie zastępuje metody
Jeśli dobierasz kompletne stanowisko, zestaw wymagania z poradnikiem TDS po odwróconej osmozie. Pozwoli to uniknąć zakupu miernika bez właściwej sondy lub akcesoriów.
Jak dobrać przyrząd do rzeczywistych warunków?
Karty produktów poniżej pochodzą z bieżącego katalogu. Porównaj przeznaczenie, zakres, sensor, akcesoria, sposób kontroli działania i dokumentację. Marka ani liczba funkcji nie zastępują zgodności z metodą.
Sprawdź zgodność modelu, sensora i kompletu akcesoriów z opisanym zadaniem.
Przed zapytaniem ofertowym podaj obiekt, medium, zakres, warunki, liczbę punktów, potrzebny czas odpowiedzi i sposób raportowania. Taka specyfikacja pozwala dobrać kompletne stanowisko zamiast samego korpusu miernika. Zapisz ten warunek — bez niego wynik traci kontekst.
Akredytowane wzorcowanie PCA — do domówienia
Zapis ma wartość dowodową tylko z czujnikiem o potwierdzonej dokładności. Świadectwo wzorcowania dokumentuje błędy wskazań i niepewność pomiaru.
Najczęstsze pytania
Od czego zacząć przygotowanie pomiaru?
Zacznij od obiektu, warunków pracy i pytania, na które ma odpowiedzieć wynik. Ustal, czy potrzebujesz tylko rozpoznania, diagnozy, regulacji czy pełnego protokołu. Dopiero potem wybierz metodę, punkty, przyrząd i kryterium.
Czy jeden odczyt wystarczy?
Tylko wtedy, gdy metoda na to pozwala, warunki są stabilne, a ryzyko błędnej decyzji jest małe. Zwykle bezpieczniej wykonać serię lub sprawdzić drugi punkt. Rozrzutu nie ukrywaj — może pokazywać prawdziwą zmienność obiektu.
Jak sprawdzić przyrząd przed pomiarem?
Zrób oględziny, sprawdź zasilanie, sensor, ustawienia, zero lub punkt kontrolny oraz reakcję na znany bodziec. Wynik kontroli zapisz. Takie sprawdzenie nie zastępuje wzorcowania, ale pozwala wykryć wiele usterek przed rozpoczęciem pracy.
Co powinno znaleźć się w protokole?
Wpisz obiekt, wyposażenie, punkt, datę, operatora, stan pracy, ustawienia, warunki, wyniki cząstkowe, jednostki, kryterium i podjętą decyzję. Dane oddziel od interpretacji, a przy wyniku granicznym dopisz sposób potwierdzenia.
