Ciśnienie różnicowe — co to jest, w czym się je wyraża i jak się je mierzy

Ciśnienie różnicowe to różnica ciśnień zmierzonych w dwóch punktach, zapisywana jako Δp = p₁ − p₂. Nie opisuje więc „trzeciego rodzaju” ciśnienia, lecz relację między stroną pierwszą i drugą. Wynik dodatni oznacza, że p₁ jest większe od p₂; po zamianie punktów lub przewodów znak zmieni się na przeciwny.

W praktyce punktem pierwszym może być strona przed filtrem, pomieszczenie chronione albo króciec oznaczony jako dodatni, a punktem drugim — strona za filtrem, korytarz lub króciec odniesienia. Dlatego zapis „−8 Pa” bez informacji, gdzie podłączono oba przewody, jest niejednoznaczny. Ujemny wynik nie musi oznaczać usterki; może jedynie świadczyć o odwróconej kolejności odejmowania.

Jednostką ciśnienia w układzie SI jest paskal (Pa), równy jednemu niutonowi na metr kwadratowy. Małe różnice między pomieszczeniami wygodnie podawać w Pa. Przy większych zakresach manometry pokazują także hektopaskale, kilopaskale lub milibary. Przeliczenia są dokładne i nie zależą od rodzaju przyrządu.

W raporcie nie wystarczy sama liczba. Wynik „12” może oznaczać 12 Pa, 12 hPa albo 12 mbar, czyli wartości różniące się stokrotnie. Zawsze zapisuj liczbę wraz z jednostką i nie zmieniaj jednostek w połowie serii pomiarowej bez jawnego przeliczenia.

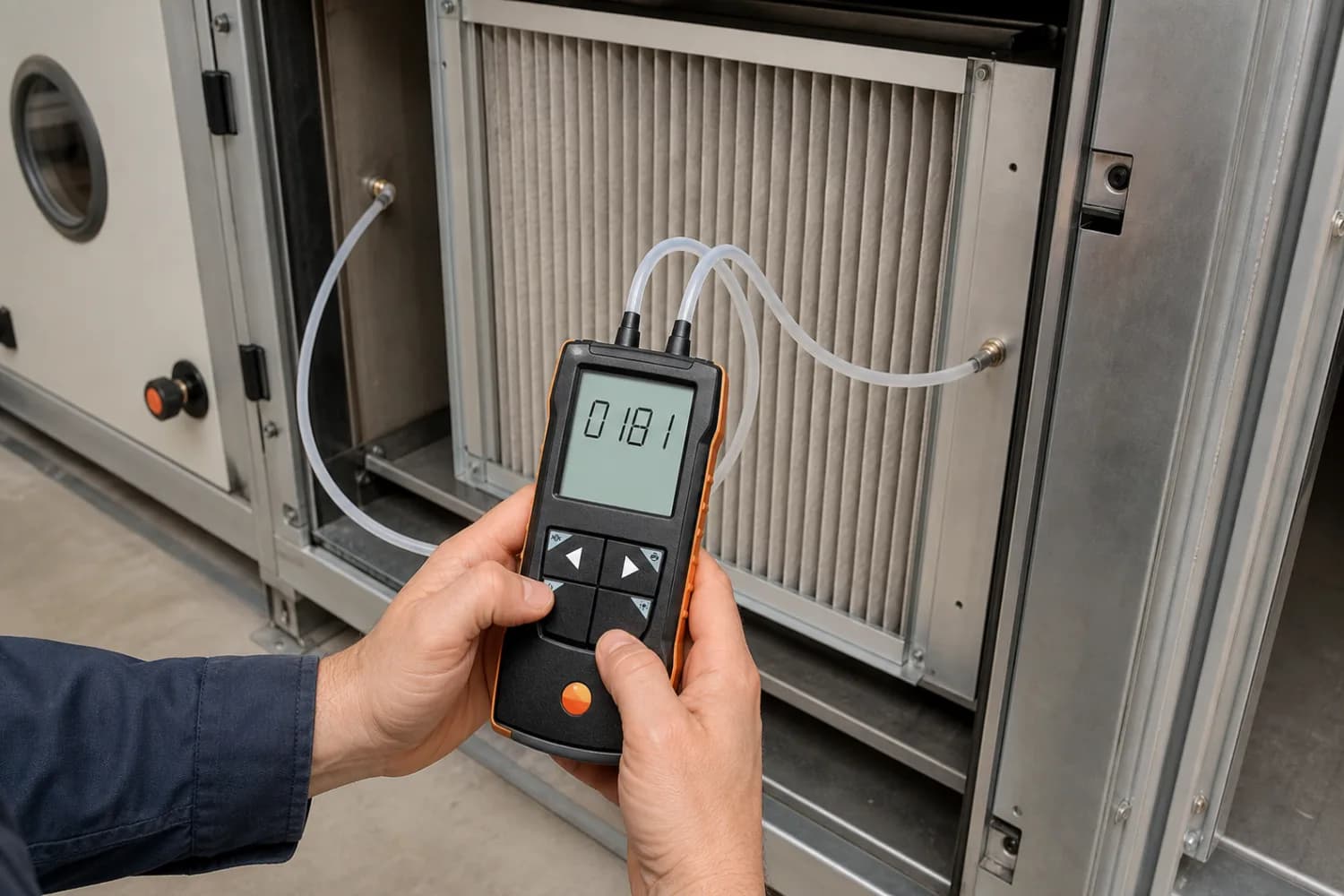

Ta sama wielkość Δp odpowiada na różne pytania zależnie od położenia punktów. Na filtrze mówi o oporze dla przepływającego powietrza. Między pomieszczeniami pomaga potwierdzić kierunek przepływu przez szczeliny i otwarte drzwi. Na elemencie przepływowym może być też sygnałem służącym do wyznaczania prędkości lub strumienia — ale dopiero z charakterystyką danego elementu.

Jeśli celem jest ocena ilości powietrza, sama różnica ciśnień nie wystarczy. Zobacz procedurę pomiaru przepływu powietrza w kanale. Z kolei podstawowe objawy i kontrole instalacji zbiera poradnik jak sprawdzić, czy wentylacja działa.

Nie istnieje jedna wartość właściwa dla każdej pary pomieszczeń. Kryterium zależy od przeznaczenia obiektu, klas stref, projektu instalacji wentylacyjnej i klimatyzacyjnej, kwalifikacji, strategii kontroli zanieczyszczeń i oceny ryzyka. Znaczenie ma również kierunek: nadciśnienie chroni czystszą strefę przed napływem, a podciśnienie może chronić otoczenie przed materiałem niebezpiecznym.

Dla różnic uznanych za krytyczne Aneks 1 EU GMP wymaga ciągłego monitorowania i rejestrowania oraz systemu ostrzegania o spadku poniżej ustalonych granic. Pozostałe różnice kontroluje się w regularnych odstępach. Progi ostrzegawcze i alarmowe powinny wynikać z kwalifikacji oraz zostawiać czas na reakcję, a nie być kopiowane z zakresu samego czujnika.

Poza obszarem wytwarzania produktów sterylnych przydają się dwa inne dokumenty. Znormalizowane metody pomiaru różnicy ciśnień i sprawdzania kierunku przepływu między strefami opisuje PN-EN ISO 14644-3, a pomiary odbiorcze instalacji wentylacji i klimatyzacji — w tym spadki ciśnienia na jej elementach — PN-EN 12599. W obiektach ochrony zdrowia wymagania dla poszczególnych pomieszczeń wynikają dodatkowo z projektu i odrębnych przepisów o pomieszczeniach podmiotów wykonujących działalność leczniczą, więc kryterium bierze się zawsze z dokumentacji konkretnego obiektu.

Przed podłączeniem oba wejścia powinny znajdować się w tym samym ciśnieniu, aby można było sprawdzić zero według instrukcji przyrządu. Następnie przewód z punktu zdefiniowanego jako p₁ trafia na wejście dodatnie, a p₂ na wejście odniesienia. Jeżeli zamienisz przewody, wartość bezwzględna może pozostać podobna, lecz znak się odwróci.

• Sprawdź drożność, szczelność i dopuszczalne ciśnienie przewodów oraz króćców.
• Nie prowadź przewodu przez ostre załamanie i nie ściskaj go podczas odczytu.
• Chroń manometr przeznaczony do gazów przed cieczą, kondensatem i medium korozyjnym, jeśli producent nie dopuszcza takiego użycia.
• Zapisuj stan drzwi, wentylatora i przepustnic, bo zmiana warunków może zmienić Δp bardziej niż sam błąd przyrządu.
• Po podejrzanym wyniku wróć do wspólnego ciśnienia i ponownie sprawdź zero oraz przewody.

Zakres i dopuszczalny błąd manometru muszą pasować do zadania. Przy małym Δp przyrząd o bardzo szerokim zakresie może mieć zbyt duży błąd lub zbyt gruby krok wskazania. Sposób czytania tych parametrów omawiamy w poradniku jak dobrać klasę dokładności manometru.

Warto to przeliczyć przed zakupem. Dokładność manometrów podaje się zwykle jako sumę składników, na przykład ±(0,3 % odczytu + 0,3 % zakresu) albo ±(x % odczytu + n cyfr). Przy zakresie 2000 Pa sam składnik zakresowy to już 6 Pa, więc pomiar różnicy 10 Pa między pomieszczeniami byłby obarczony błędem rzędu 60 %. Do kaskady ciśnień dobiera się zatem przyrząd o zakresie kilkudziesięciu lub kilkuset paskali, a nie „uniwersalny” o zakresie kilku kilopaskali.

Sam odczyt nie pozwala później ustalić, co właściwie zmierzono. Rekord powinien łączyć wynik z parą punktów, stanem instalacji i kryterium. Dzięki temu kolejny pomiar można wykonać w podobnych warunkach, a ujemny znak nie zostanie omyłkowo potraktowany jako awaria.

Punkty i kierunek

Jednoznaczne p₁ i p₂ oraz definicja Δp = p₁ − p₂

Warunki

Tryb wentylacji, położenie drzwi i przepustnic, stan filtra, czas stabilizacji

Przyrząd

Identyfikator manometru, zakres, status sprawdzenia lub wzorcowania

Wynik

Wartość ze znakiem, jednostka oraz ewentualne wahania

Ocena

Kryterium, decyzja, osoba wykonująca i działanie po wyniku poza granicą

Błędy pomiaru ciśnienia różnicowego zwykle powstają nie w samym czujniku, lecz w definicji punktów, podłączeniu przewodów albo zmianie warunków instalacji. Poniższa lista pomaga odróżnić rzeczywistą zmianę Δp od wyniku, którego nie da się porównać z wcześniejszym zapisem.

• Brak definicji p₁ i p₂ — znak wyniku zmienia znaczenie między operatorami.
• Porównywanie spadku na filtrze przy różnych biegach wentylatora lub ustawieniach przepustnic.
• Kopiowanie jednej wartości Pa do każdej kaskady pomieszczeń bez odniesienia do projektu i kwalifikacji.
• Dobór zbyt szerokiego zakresu manometru do małej różnicy, bez analizy błędu w interesującym punkcie.
• Zagięty, nieszczelny albo częściowo zatkany przewód oraz pominięcie kontroli zera.
• Raport z samą liczbą — bez jednostki, punktów, stanu drzwi i warunków pracy instalacji.
