Gdzie umieścić czujnik temperatury w lodówce i zamrażarce — punkty pomiaru, które nie zafałszują odczytu

Gdzie umieścić termometr w lodówce, żeby odczyt był wiarygodny? Najbardziej reprezentatywny punkt to środek komory, z dala od drzwi, tylnej ścianki i parownika. Sonda zewnętrzna trafia do wnętrza, a wyświetlacz zostaje na zewnątrz. Gdy liczy się temperatura produktu, sondę umieszcza się w buforze termicznym.

Zasada jest ta sama w lodówce i w zamrażarce, choć progi się różnią: dla żywności głęboko mrożonej wymagane jest −18 °C lub niżej, a prawo dopuszcza jedynie krótkotrwałe wzrosty o nie więcej niż 3 °C podczas transportu, w dystrybucji lokalnej i w meblach chłodniczych sprzedaży detalicznej (dyrektywa 89/108/EWG, rozporządzenie 37/2005, rozporządzenie MRiRW z 19 września 2003 r.) — przekroczenie tej tolerancji jest niezgodnością, nie „normalnym” zachowaniem instalacji. W gastronomii dla lodówki najczęściej pilnuje się zakresu 0–4 °C — to konwencja praktyki HACCP i wymagań produktu, a nie sztywno narzucona liczba. Dla surowców pochodzenia zwierzęcego obowiązują natomiast twarde limity z rozporządzenia (WE) nr 853/2004: mięso mielone ≤ 2 °C, podroby ≤ 3 °C, drób ≤ 4 °C, mięso czerwone ≤ 7 °C, ryby w temperaturze topniejącego lodu — konwencja 0–4 °C ich nie zastępuje. Sam obowiązek nadzoru temperatury wynika z przepisów o higienie żywności; szerzej opisujemy go przy kontroli temperatury w gastronomii.

Jeśli chłodzisz leki, obowiązują ostrzejsze reguły i osobna dokumentacja — opisuje je przewodnik o monitoringu lodówki aptecznej. Tutaj skupiamy się na gastronomii, sklepie i wymagającej kuchni domowej, gdzie chodzi przede wszystkim o to, by odczyt był reprezentatywny dla przechowywanej żywności.

Rozbieżność między wyświetlaczem urządzenia a niezależnym termometrem to najczęściej nie usterka, tylko skutek tego, że oba mierzą w innym miejscu. Czujnik regulacji lodówki bywa umieszczony przy parowniku lub u góry komory i steruje pracą sprężarki, a na wyświetlaczu często pojawia się nastawa, czyli wartość zadana, a nie realna temperatura produktu.

Druga przyczyna to różnica między powietrzem a produktem. Temperatura powietrza zmienia się w sekundy po otwarciu drzwi i w cyklu odszraniania, natomiast produkt dzięki bezwładności cieplnej reaguje wolno. Termometr mierzący samo powietrze pokazuje więc skoki, których w żywności nie ma — to źródło pozornych wahań odczytu. Regularne, krótkie piki temperatury powietrza co kilka godzin to zwykle cykl odszraniania parownika: rejestrator pokaże je jako „alarmy”, choć produkt ich nie odczuwa — sprawdź, czy sonda w buforze termicznym je odwzorowuje, zanim uruchomisz działanie korygujące. Jak je wygładzić, wyjaśniamy w tekście o pomiarze przez bufor termiczny.

Różnica rzędu 2–3 °C między punktami bywa normalna. Za wiążący przyjmij wskazanie wzorcowanego termometru w punkcie kontrolnym — to ono, a nie wyświetlacz agregatu, mówi, jaka jest temperatura tam, gdzie faktycznie leży produkt. Wzorcowanie (świadectwo z błędami wskazań i niepewnością) to zresztą co innego niż deklarowana rozdzielczość: „0,1 °C” na wyświetlaczu to krok wskazania, a nie gwarancja pomiaru z taką dokładnością.

Każde miejsce w komorze zniekształca odczyt na swój sposób — jedno zawyża, inne zaniża, a jeszcze inne łapie chwilowe skoki niezwiązane z produktem. Poniższa tabela pokazuje, jak potraktować typowe punkty i które z nich w ogóle nadają się na punkt kontrolny.

Powyższy rozkład najsilniej dotyczy lodówek z chłodzeniem statycznym (grawitacyjnym). W modelach z wymuszonym obiegiem powietrza temperatura jest bardziej wyrównana między strefami, więc różnice zwykle są mniejsze. Półka na drzwiach nadal reaguje jednak na każde otwarcie i nie jest reprezentatywnym miejscem stałego pomiaru.

W lodówce z chłodzeniem statycznym najcieplej jest zwykle przy drzwiach, a najzimniej przy tylnej ściance i na dolnych półkach nad szufladą, blisko strefy napływu zimnego powietrza. Różnice zależą od konstrukcji i fazy cyklu agregatu, dlatego nie przypisuj im stałej liczby stopni. Czujnika kontrolnego nie stawia się bezpośrednio przy parowniku.

Żeby wyznaczyć strefę najcieplejszą i najzimniejszą, porównaj kilka miejsc — przy drzwiach, u góry i na dole przy tylnej ściance. Każdy punkt obserwuj przez pełny cykl pracy agregatu, obejmujący chłodzenie i przerwę lub odszranianie, albo użyj kilku czujników jednocześnie. Dopiero taki zapis pokazuje reprezentatywne miejsce stałego nadzoru.

Pomiar powietrza i pomiar przez bufor termiczny odpowiadają na dwa różne pytania. Powietrze reaguje szybko, więc dobrze pokazuje, co dzieje się zaraz po otwarciu drzwi lub przy awarii agregatu. Bufor termiczny — pojemnik z glikolem, gliceryną lub wodą, w którym tkwi sonda — imituje bezwładność cieplną produktu i pokazuje temperaturę zbliżoną do żywności, wygładzając chwilowe skoki.

Skuteczność bufora zależy od jego rozmiaru i materiału: zbyt mały reaguje niemal jak powietrze, zbyt duży maskuje realne, krótkie przekroczenia. W domu najprostszym buforem bywa szklanka wody, ale glikol i gliceryna oddają bezwładność produktu wierniej i to je stosuje się w monitoringu medycznym. Ponieważ powietrze ostrzega o problemie najszybciej, warto wiedzieć z góry, co robić, gdy awaria lodówki a żywność stają się realnym pytaniem.

Termometr min./maks. zapamiętuje najniższą i najwyższą temperaturę od ostatniego zerowania i trzyma je na wyświetlaczu aż do ręcznego resetu przyciskiem. To najprostszy sposób, by wychwycić przekroczenia, które zdarzyły się w nocy albo w weekend, między jednym a drugim odczytem. Do żywności wybiera się przyrząd spełniający wymagania dla termometru do żywności.

1. 1

   Wyznacz punkt kontrolny

   Środek komory, z dala od drzwi, tylnej ścianki i parownika. Gdy liczy się temperatura produktu, włóż sondę do bufora termicznego (pojemnik z glikolem, gliceryną lub wodą).

2. 2

   Umieść sondę i wyzeruj pamięć

   Wsuń sondę zewnętrzną do wnętrza, a wyświetlacz zostaw na zewnątrz. Po ustawieniu wyzeruj przyciskiem zapamiętane wartości min./maks., żeby liczyły się od tej chwili.

3. 3

   Odczekaj na stabilizację wskazania

   Obserwuj co najmniej pełny cykl pracy agregatu, obejmujący chłodzenie i przerwę lub odszranianie. Przy buforze reakcja jest wolniejsza, dlatego pojedynczego odczytu tuż po ustawieniu nie traktuj jako miarodajnego.

4. 4

   Porównaj z wyświetlaczem urządzenia

   Różnica 2–3 °C bywa normalna, bo oba mierzą w innym punkcie. Za wiążący przyjmij wzorcowany termometr w punkcie kontrolnym, nie nastawę agregatu.

5. 5

   Odczytuj i notuj regularnie

   Na przykład raz dziennie zapisz min./maks., ustaw progi alarmu z marginesem reakcji, a po odczycie wyzeruj pamięć — kolejny okres policzy się od nowa. W zakładzie sam odczyt nie wystarczy: nadzór temperatury musi być udokumentowany i przechowywany (rozporządzenie 852/2004, załącznik II rozdział IX).

• Czujnik na półce drzwiowej albo w strumieniu z parownika — odczyt niereprezentatywny, zawyżony przy drzwiach, zaniżony przy parowniku.
• Uznanie odczytu tuż po włożeniu termometru za miarodajny — nie obejmuje on pełnego cyklu agregatu, a bufor termiczny reaguje jeszcze wolniej.
• Pomiar samego powietrza tam, gdzie liczy się produkt — bez bufora termicznego łapiesz chwilowe skoki po otwarciu drzwi, a nie temperaturę żywności.
• Ślepe zaufanie wyświetlaczowi urządzenia — pokazuje inny punkt lub nastawę; bez niezależnego, wzorcowanego termometru nie znasz realnej temperatury w punkcie kontrolnym.
• Nieużywanie funkcji min./maks. lub brak zerowania po odczycie — tracisz informację o nocnych i weekendowych przekroczeniach.
• Źle dobrany bufor termiczny — zbyt mały reaguje niemal jak powietrze, zbyt duży maskuje realne, krótkie przekroczenia.
• Zablokowany obieg powietrza (przeładowana komora, produkty dociśnięte do tylnej ścianki) — tworzą się lokalne strefy cieplejsze i zimniejsze, których jeden czujnik nie wychwyci.

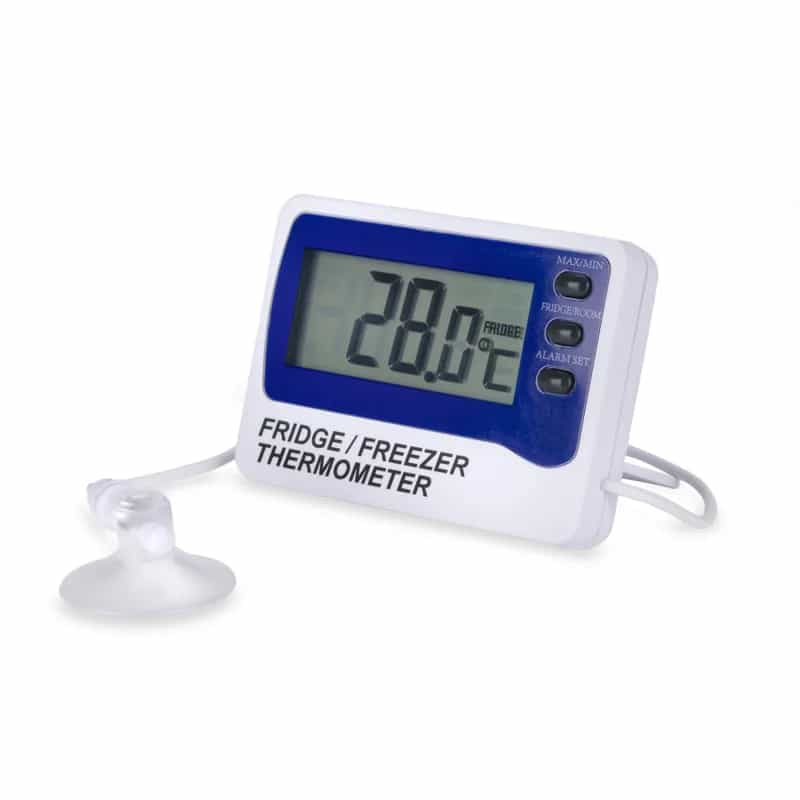

Poniższe przyrządy to przykłady doboru do zadania opisanego w tym poradniku. Przed zamówieniem potwierdź zakres, sondę, dokładność, warunki pracy i wymagane dokumenty dla swojego procesu.
