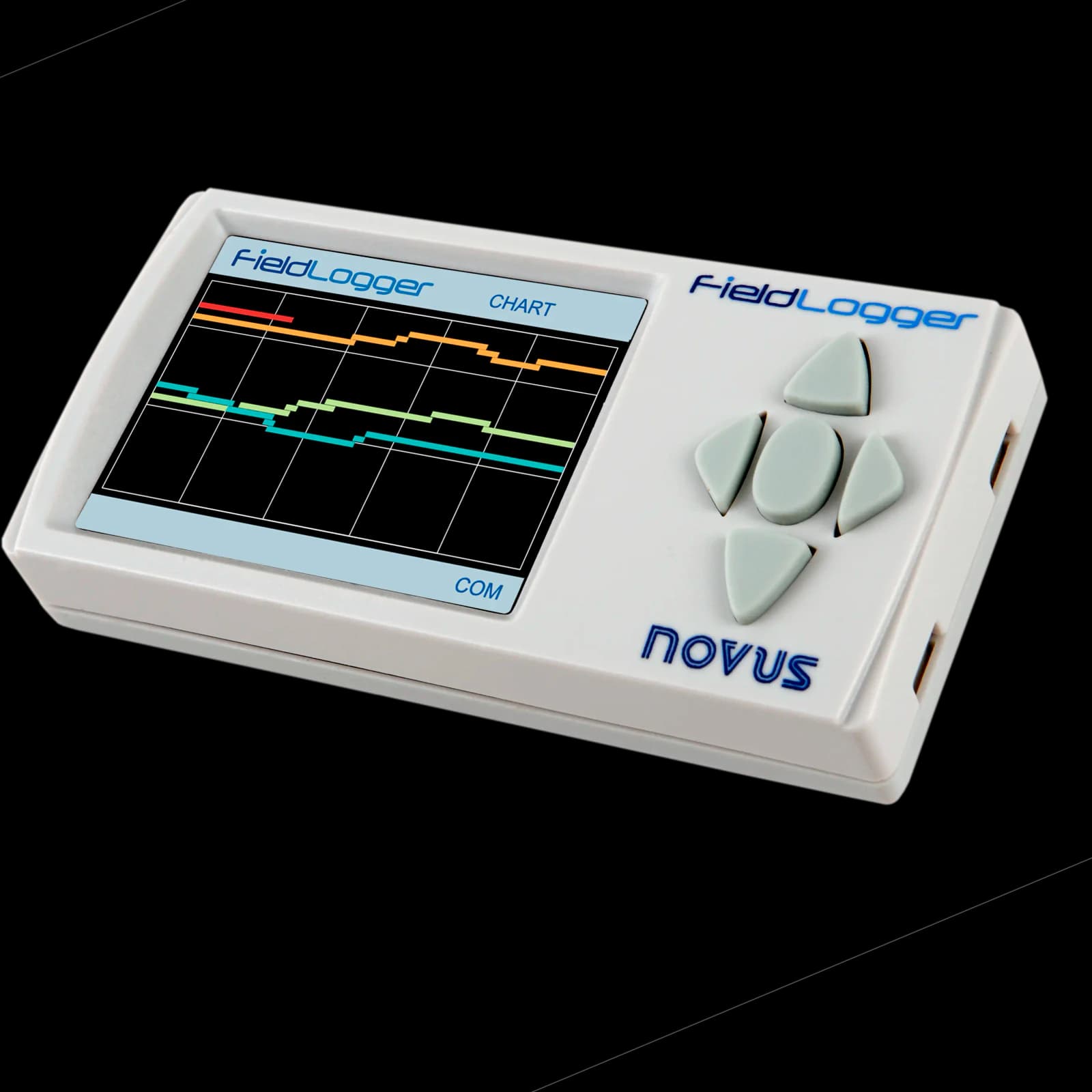

FieldLogger HMI jest dedykowanym panelem operatorskim do rejestratora NOVUS FieldLogger. Kolorowy ekran TFT 2,4″ QVGA i klawiatura umożliwiają obsługę najważniejszych funkcji bez podłączania komputera.
Panel wyświetla bieżące wartości aktywnych kanałów analogowych, cyfrowych, zdalnych i wirtualnych. Użytkownik może przygotować ekran sześciu ulubionych wartości, przeglądać listę kanałów, stan alarmów oraz informacje diagnostyczne urządzenia.
Widok wykresu pokazuje lokalną historię ulubionych kanałów. Jest to podręczny wykres ekranowy ograniczony do 100 punktów i niezależny od właściwego rejestrowania danych prowadzonego przez FieldLogger. Nie zastępuje pamięci rejestratora ani oprogramowania do pobierania danych.
HMI można zamontować bezpośrednio na rejestratorze przez złącze DB9 albo zdalnie przy użyciu osobnego zestawu montażowego. Tym samym złączem przesyłane są dane RS485 i zasilanie panelu. Produkt nie jest uniwersalnym terminalem Modbus ani samodzielnym rejestratorem.
Zapewnia czytelny podgląd wartości, wykresów, alarmów i informacji diagnostycznych FieldLogger.
Panel współpracuje ze strukturą kanałów, alarmów i parametrów rejestratora NOVUS FieldLogger.
Ekran ulubionych pozwala zestawić w jednym widoku sześć najważniejszych kanałów procesu.
Operator może sprawdzić aktywne alarmy, stan urządzenia, wersję firmware i informacje o interfejsach.
HMI można osadzić bezpośrednio na FieldLogger albo połączyć z nim przez osobny zestaw zdalnego montażu.
Zasilanie panelu i komunikacja RS485 są prowadzone tym samym połączeniem.
Najważniejsze wartości procesowe, alarmy i stan urządzenia są dostępne bezpośrednio przy instalacji.
Ekrany i klawiatura odpowiadają funkcjom rejestratora, dzięki czemu operator nie korzysta z przypadkowego, ogólnego terminala.
Lista kanałów, alarmy, status oraz wskaźnik komunikacji pomagają sprawdzić działanie instalacji na miejscu.
Panel jest przeznaczony dla użytkowników FieldLogger, którzy potrzebują lokalnej wizualizacji i podstawowej obsługi rejestratora.
Panel nie jest uniwersalnym HMI, samodzielnym rejestratorem ani ekranem do dowolnego urządzenia Modbus.
Lokalny wykres HMI obejmuje do 100 punktów i jest niezależny od danych zapisywanych w pamięci FieldLogger.
Przewód 1,8 m, uchwyt i elementy mocujące są oferowane jako osobny produkt SKU 8999900038.
Marka: NOVUS Automation| Typowy pobór prądu | 80 mA według instrukcji |
|---|
| Zasilanie | z FieldLogger przez DB9, 5 V DC |
|---|---|
| Komunikacja | RS485, 115200 bit/s |
| Montaż | bezpośrednio na FieldLogger albo zdalnie |
|---|---|
| Wyświetlacz | kolorowy TFT, 2,4″, QVGA |
| SKU | 8812190950 |
|---|---|
| Typ | dedykowany panel operatorski do FieldLogger |
| Model | FieldLogger HMI |
| Połączenie | DB9 |
| Format czoła | 96 × 48 mm |
| Kompatybilność | NOVUS FieldLogger |
| Lokalny wykres HMI | do 100 punktów |
| Ulubione wartości | do 6 kanałów na ekranie |
| Obsługiwane widoki | ulubione kanały, wykres, lista kanałów, alarmy, status i konfiguracja |
| EAN | 789985061646 |
|---|
