PCE-PMC 10: ekran dotykowy, prąd do 6000 A

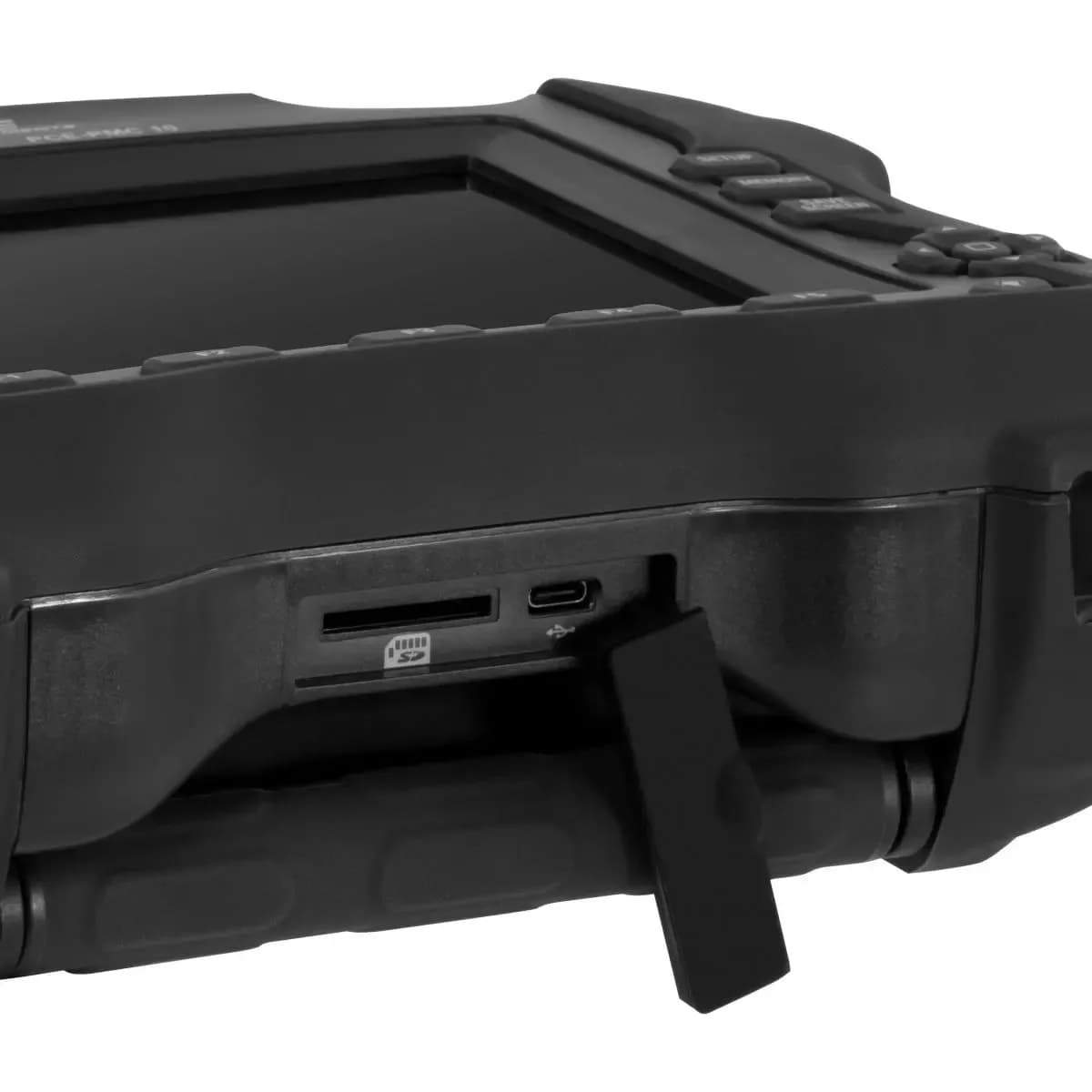

Cztery cewki Rogowskiego o obwodzie 150 mm zakłada się na trzy fazy i przewód neutralny, więc PCE-PMC 10 obejmuje cały układ zasilania, w tym prąd powrotny, którego zwykle nikt nie mierzy. Zakres prądu prowadzi od 0,5 A aż do 6000 A, napięcie czytane jest od 1 V do 1000 V, a częstotliwość w paśmie 42,5 ... 69 Hz. Obsługa odbywa się przez ekran dotykowy o przekątnej 7,8 cala, czyli tak jak w tablecie: wykresy powiększa się palcem, bez wertowania menu przyciskami. Analiza obejmuje harmoniczne do 50. rzędu, prąd rozruchowy oraz podgląd sygnału sieci na żywo. Zapis trafia na kartę pamięci 64 GB, z odstępem ustawianym od 1 sekundy do 60 minut, a dane wyprowadza się złączem przewodowym albo przez sieć bezprzewodową.

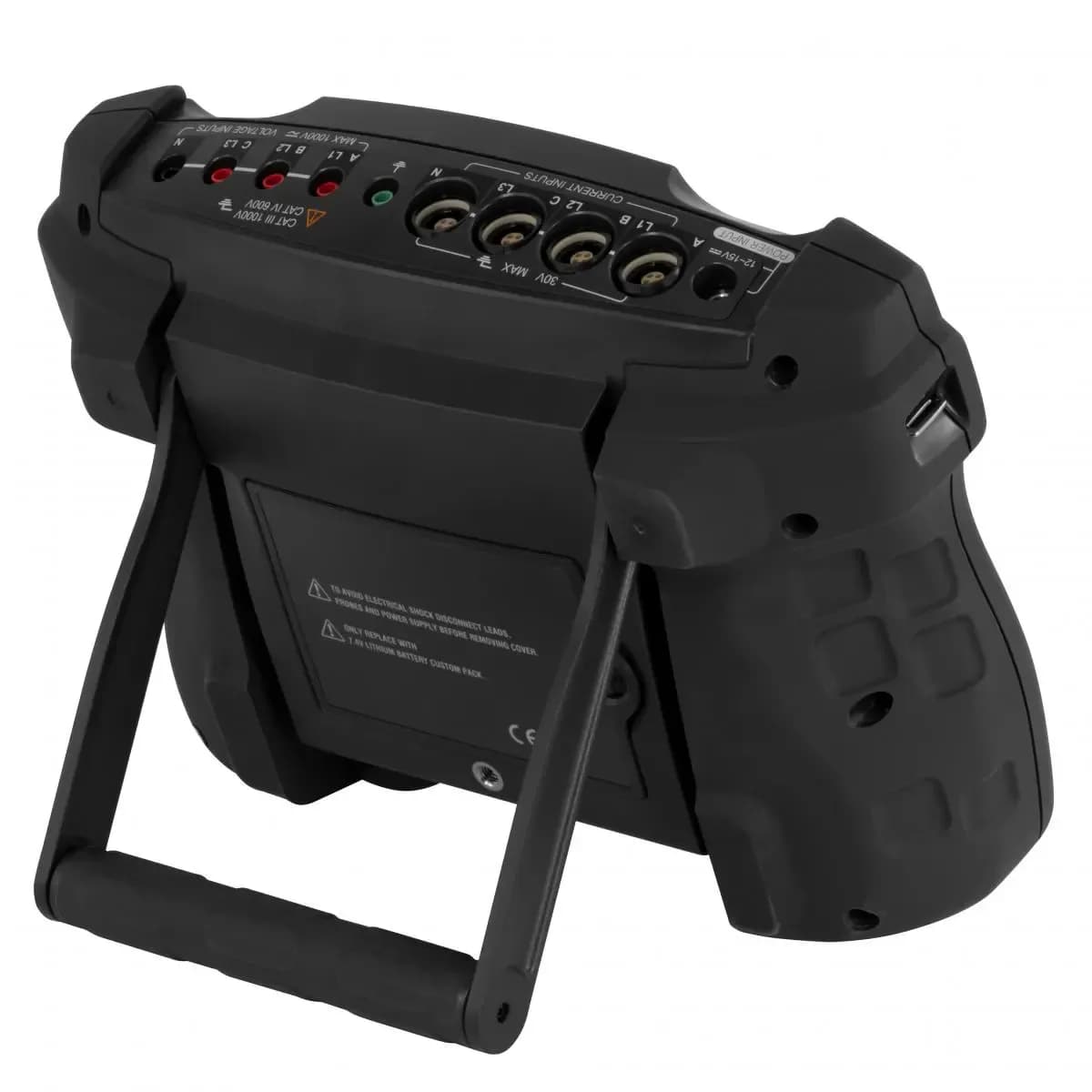

Dwa akumulatory 7,4 V o pojemności 5200 mAh pozwalają pracować bez gniazdka, a zasilacz 15 V / 2,4 A uzupełnia je między zleceniami. Obudowa w klasie IP42 i kategorie CAT III 1000 V oraz CAT IV 600 V opisują pracę w rozdzielni, a menu przyrządu jest dostępne w języku angielskim. Zakres możliwości nie kończy się na prądzie i napięciu: przyrząd wyznacza również migotanie światła oraz sprawność przekształtnika, czyli stosunek mocy oddanej do pobranej — pomiar, po który sięga się przy odbiorze instalacji fotowoltaicznej albo przy ocenie napędu po modernizacji.

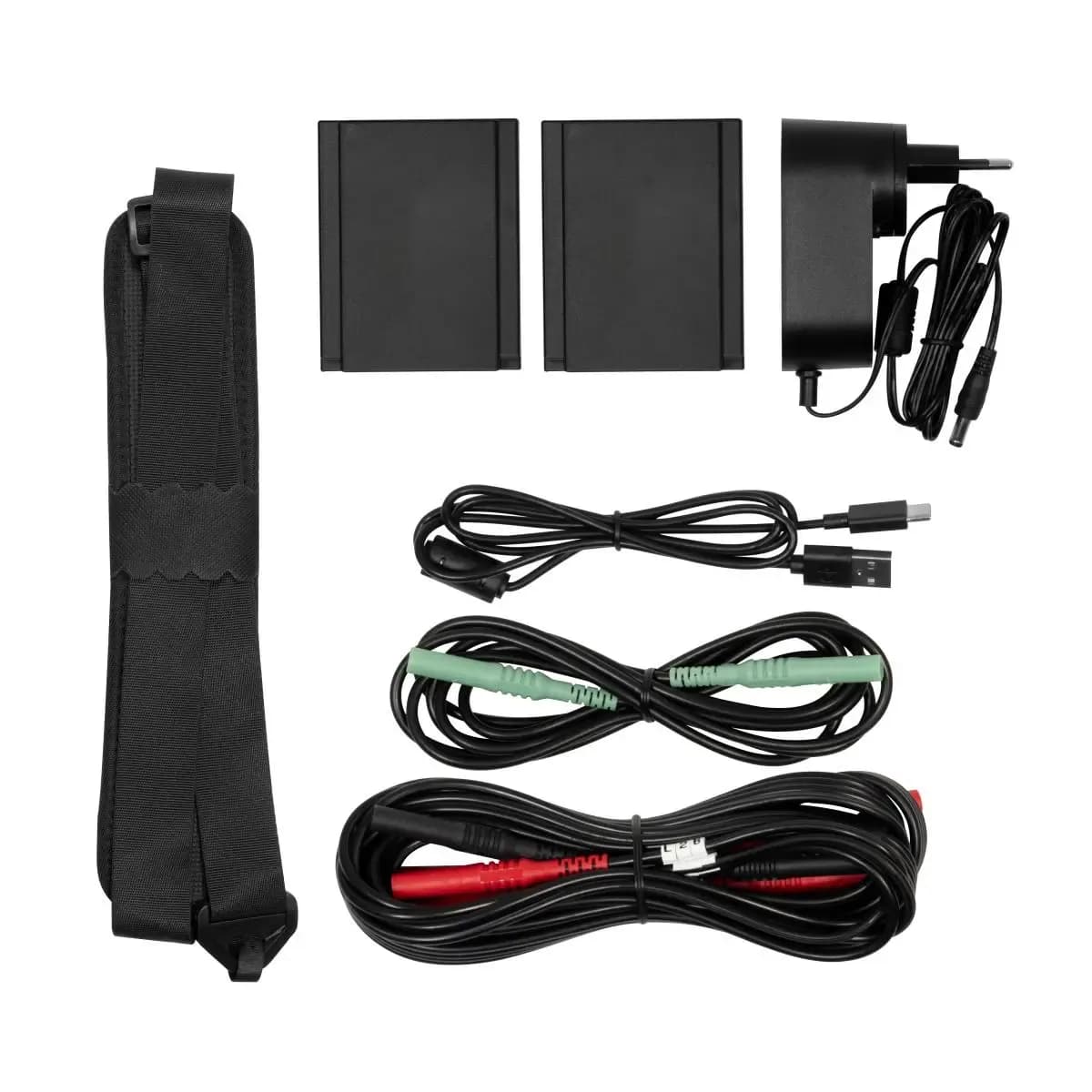

Producent deklaruje zgodność z normami IEC 61000-4-30, IEC 61000-4-15 oraz IEC 61000-4-7, opisującymi metody pomiaru jakości zasilania, migotania i harmonicznych. Dokładność podstawowa wynosi 0,5 % wartości mierzonej, kąt fazowy wyznaczany jest z niepewnością jednego stopnia, a częstotliwość z krokiem 0,001 Hz. Harmoniczne czytane są w przedziale od 1. do 50. rzędu. Sygnały wprowadza się zestawem przewodów z kątowymi adapterami magnetycznymi, które trzymają się szyny bez przytrzymywania ręką, a całość jedzie w walizce razem z paskiem na ramię. Przyrząd o wymiarach 280 x 75 x 215 mm pracuje w temperaturze od -10 do 40 °C przy wilgotności od 10 do 95 %, a przechowywanie dopuszcza od -20 do 60 °C.
