Analizator PCE-PA 8300, 3000 A, harmoniczne

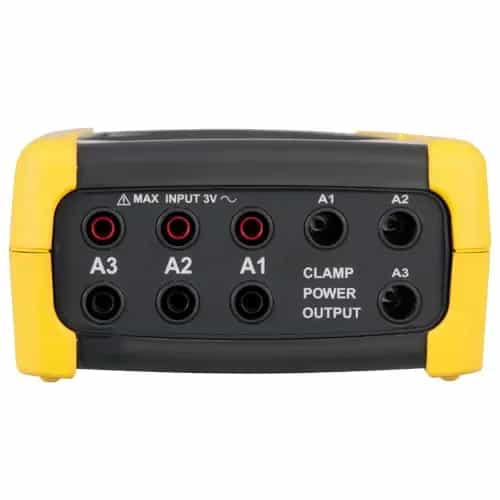

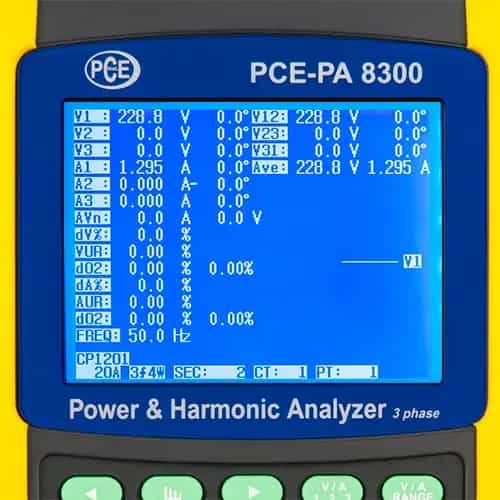

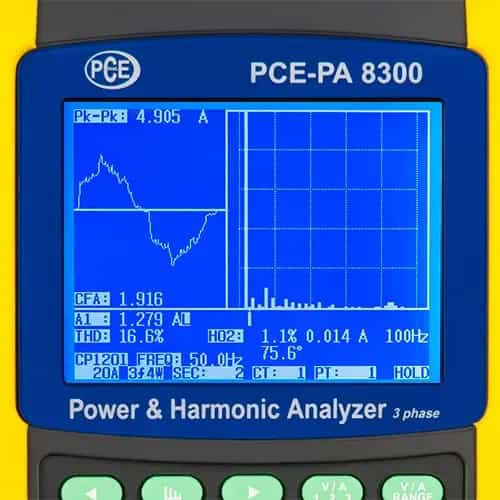

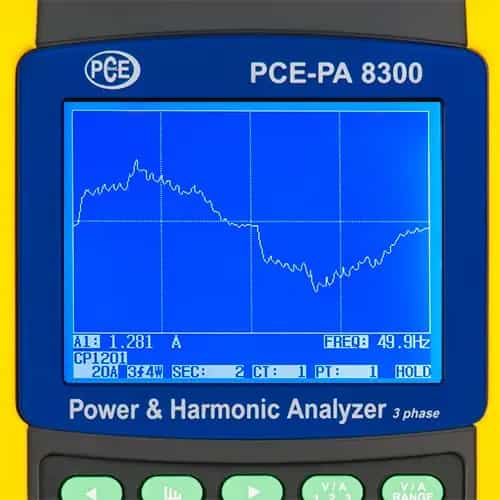

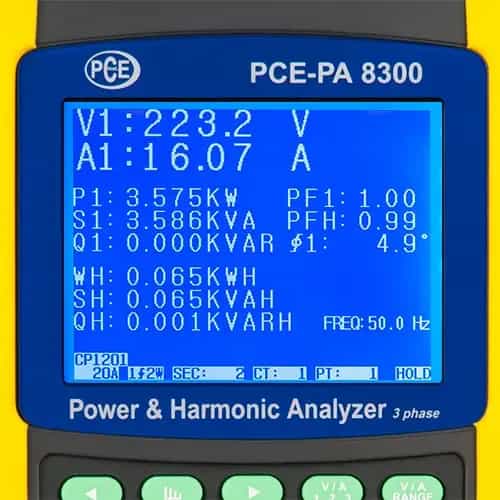

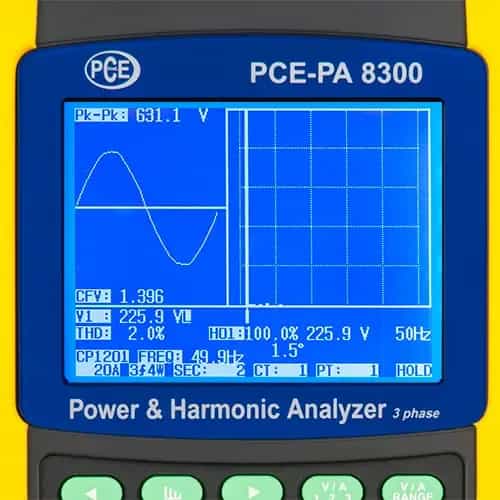

Do jednego przyrządu można podłączyć albo sztywne cęgi obejmujące kabel o średnicy 50 mm, albo cewki Rogowskiego sięgające 175 mm — i to rozstrzyga, czy PCE-PA 8300 zmierzy odejście z rozdzielnicy, czy szynę zbiorczą pod pełnym obciążeniem. Zakres prądu sięga 3000 A, a napięcie czytane jest do 600 V między fazą a przewodem neutralnym oraz między fazami. Analiza obejmuje harmoniczne aż do 50. rzędu, z osobnym opisem dokładności dla rzędów 21 ... 30 i 31 ... 50, a graficzny wyświetlacz pokazuje ich rozkład zamiast samych liczb. Moc czynna, pozorna i bierna czytane są do 999,9 kW, 999,9 kVA i 999,9 kVAR, a liczniki energii sumują pracę w tych samych trzech postaciach.

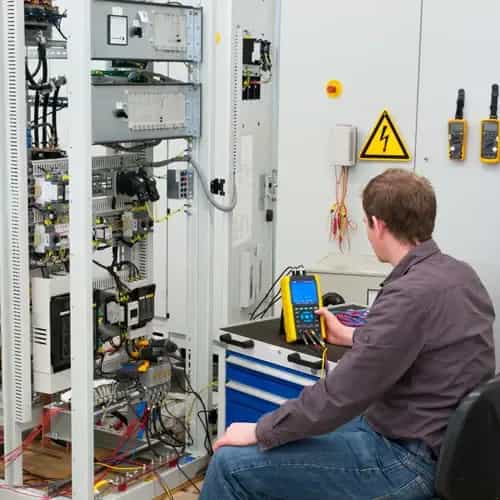

Rejestracja idzie na kartę pamięci w czasie rzeczywistym, z odstępem od 1 sekundy do 7200 sekund, dzięki czemu zapis obejmuje zarówno pojedynczy rozruch, jak i tydzień pracy zakładu. Ekran 3,7 cala z matrycą 320 x 240 punktów pozostaje czytelny w rozdzielni, a zasilanie zapewnia sześć baterii AA 1,5 V lub zasilacz sieciowy 9 V. Kategoria pomiarowa CAT III 600 V opisuje dopuszczalne miejsce pracy. Zakres prądowy dzieli się na przedziały 20 A, 30 A, 200 A, 300 A, 1200 A i 3000 A, zależnie od podłączonej głowicy, a w najniższych odczyt schodzi do 0,001 A.

Moc czynna, pozorna i bierna czytane są od pojedynczych watów aż po 9,999 MW, 9,999 MVA oraz 9,999 MVAR, a liczniki energii sumują pracę w tych samych trzech postaciach. Dokładność pomiaru mocy producent podaje na poziomie ±1 % powiększonego o stałą składową, a napięcia ±0,5 % powiększone o 0,5 V. Wejście napięciowe ma rezystancję 10 MΩ i znosi przeciążenie 720 V wartości skutecznej, cęgi zaś 1300 A. Miernik waży 948 g z bateriami, komplet cęgów 467 g wraz z przewodem, a zewnętrzna szerokość szczęk wynosi 86 mm. Warunki pracy obejmują 0 ... +50 °C przy wilgotności poniżej 80 %, a pobór własny 500 mA sprawia, że przy dłuższej sesji rozsądniej podłączyć zasilacz sieciowy, niż liczyć na sześć ogniw AA.
