Analizator mocy PCE-PA 8000, 1200 A, ekran 3,7

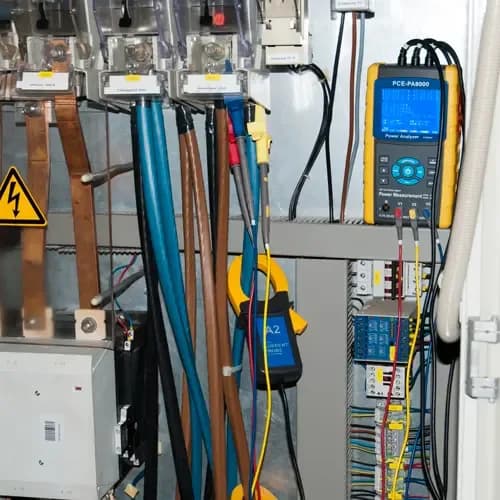

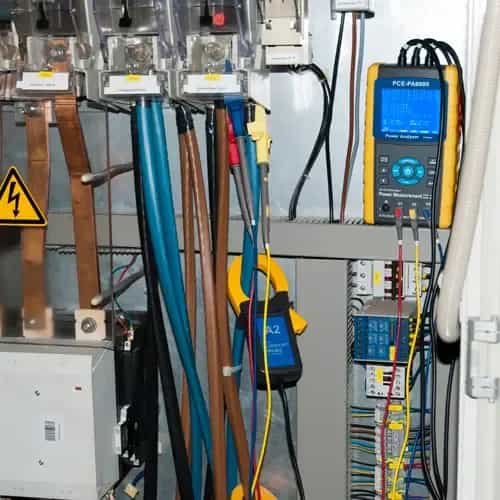

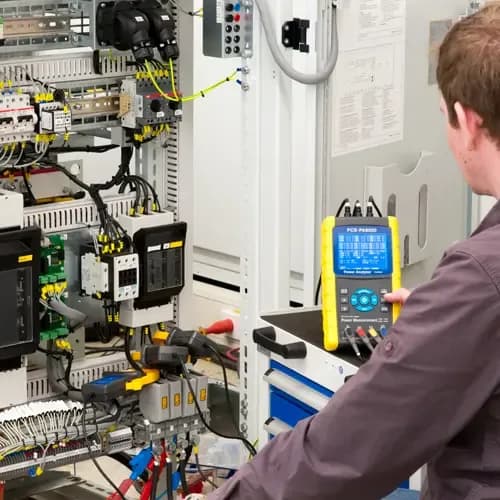

Przy otwartej rozdzielnicy liczy się, jak szybko widać komplet obrazu, dlatego PCE-PA 8000 dostał ekran 3,7 cala o rozdzielczości 320 x 240 punktów: wszystkie fazy są na nim naraz, a porównanie obciążeń nie wymaga przewijania widoków ani stania przy polu dłużej, niż trzeba. Prąd mierzony jest od 0,2 A do 1200 A, napięcie od 10 V do 600 V, oba jako wartości skuteczne rzeczywiste, czyli tak, jak liczy je licznik rozliczeniowy, a nie tak, jak podpowiada uproszczony pomiar przy odkształconym przebiegu.

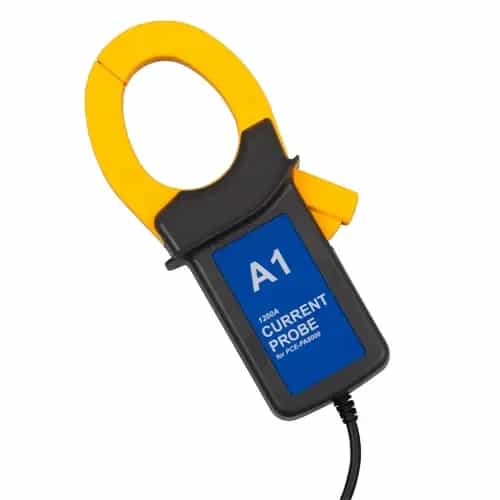

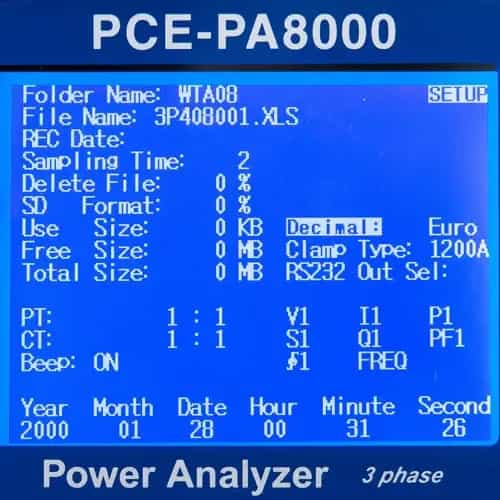

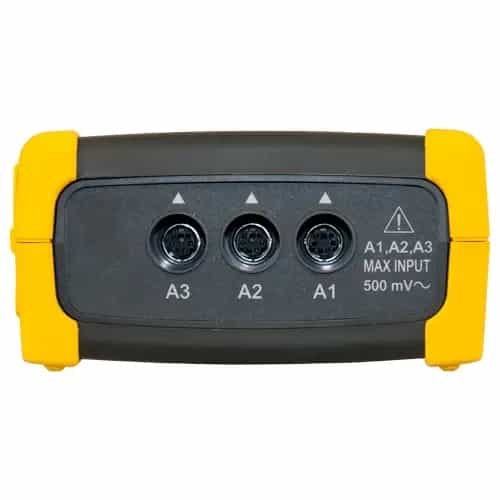

Zakres prądowy bywa dobierany ręcznie albo automatycznie i ma to znaczenie przy rozruchach: zablokowany zakres nie przeskakuje w chwili udaru, więc szczyt zostaje zmierzony, a nie zgubiony. Cęgi obejmują kabel o średnicy do 50 mm przy zewnętrznej szerokości szczęk 86 mm, mieszczą się więc także w ciasnym polu, nie tylko na wolnym odcinku trasy. Rejestracja idzie w czasie rzeczywistym na kartę pamięci, z interwałem ustawianym od 2 do 7200 sekund, a zapis powstaje od razu w postaci pliku arkusza, dlatego raport z doby pomiarowej robi się bez przepisywania liczb.

Moc czynna, pozorna i bierna, energia, współczynnik mocy oraz kąt fazowy -180° ... 180° pokazują, ile mocy rzeczywiście wykonuje pracę, a częstotliwość w paśmie 45 ... 65 Hz zdradza pracę na agregacie. Miernik z bateriami waży 948 g, komplet cęgów 467 g, zasilanie zapewnia osiem ogniw AA 1,5 V albo dołączony zasilacz 9 V, a normy IEC 1010 i CAT III 600 V wyznaczają granicę bezpiecznej pracy. Zakres prądowy dzieli się na trzy przedziały — 20 A, 200 A oraz 1200 A — a w najniższym odczyt zmienia się co 0,001 A, więc ten sam przyrząd obsłuży obwód sterowania i zasilanie główne.

Wejście napięciowe ma rezystancję 10 MΩ, a cęgi pracują w paśmie od 40 Hz do 1 kHz, przy czym deklarowana dokładność dotyczy przedziału 45 ... 65 Hz. Wbudowany kalendarz i zegar czasu rzeczywistego opisują każdy rekord, dzięki czemu zapis da się później zestawić z dziennikiem ruchu zakładu. Sam miernik ma wymiary 225 x 125 x 64 mm, cęgi 210 x 64 x 33 mm, a pobór własny wynosi 300 mA dla przyrządu i 34 mA dla kompletu cęgów. Warunki pracy obejmują 0 ... 50 °C przy wilgotności poniżej 80 %.
