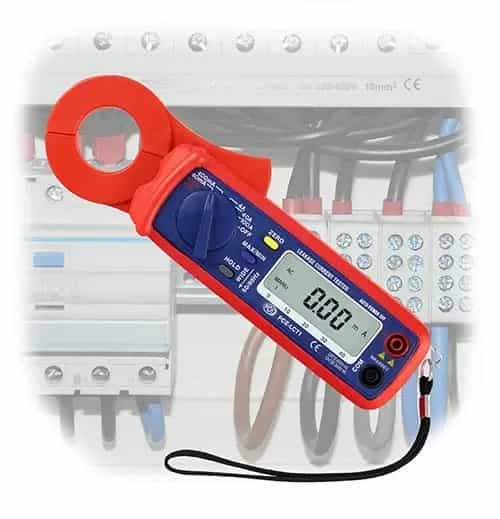

PCE-LCT 1-ICA: pomiar rezystancji do 400 Ω

Sprawdzenie ciągłości przewodu ochronnego kończy się zwykle w miejscu, gdzie nie widać wyświetlacza, dlatego PCE-LCT 1-ICA sygnalizuje dźwiękiem każdą wartość poniżej 38 Ω. Rezystancję czyta w przedziale 40 Ω ... 400 Ω z rozdzielczością 0,1 Ω, więc różnicę między dobrym a wątpliwym połączeniem widać liczbą, a nie tylko sygnałem. Do egzemplarza dołączony jest fabryczny certyfikat kalibracji ISO. Prąd upływu mierzy się od 10 µA, a obciążenie aż do 100 A, przy zacisku obejmującym przewód o średnicy 30 mm. Napięcie przemienne czytane jest do 400 V przy impedancji wejściowej 10 MΩ.

Przyrząd pracuje w temperaturze od -10 °C do 50 °C, a przechowywanie dopuszcza przedział od -20 °C do 60 °C, więc może zimować w samochodzie serwisowym. Masa 200 g i wymiary 210 x 62 x 35,6 mm razem z gumową osłoną składają się na sprzęt do pracy jedną ręką, gdy druga trzyma latarkę albo drabinę. Zakresy prowadzą od 40 mA z odczytem co 10 µA, przez 400 mA, 4 A i 40 A, aż do 100 A, więc jeden przyrząd zamyka i szukanie upływu, i zwykły pomiar obciążenia odejścia. Wykres słupkowy o 40 segmentach pokazuje kierunek zmian szybciej niż same cyfry — przesuwając zacisk po kolejnych obwodach, od razu widać, który z nich odstaje od reszty.

Osobno zapamiętywane są wartości najmniejsza oraz największa z serii, dzięki czemu krótkotrwały skok nie znika razem z ruchem ręki. Pomiar prowadzi się na pracującym obwodzie, bez wyłączania maszyny, co przy instalacjach ruchu ciągłego bywa jedyną drogą do zlokalizowania uszkodzonej izolacji. Poza siecią 50/60 Hz przyrząd obejmuje pasmo od 400 Hz do 1 kHz. Wyświetlacz ma rozdzielczość trzy i trzy czwarte cyfry, kategorie CAT III 300 V oraz CAT II 400 V wyznaczają dopuszczalne miejsce pracy, a pobór własny rzędu 10 mA razem z wyłączaniem po 30 minutach przekłada się na długą pracę jednego ogniwa 9 V.
