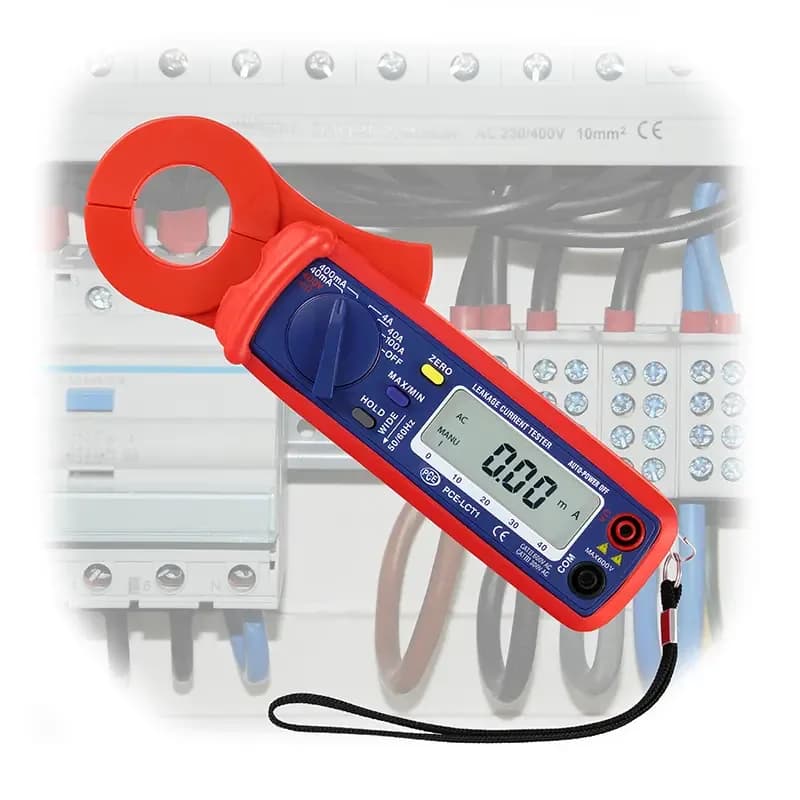

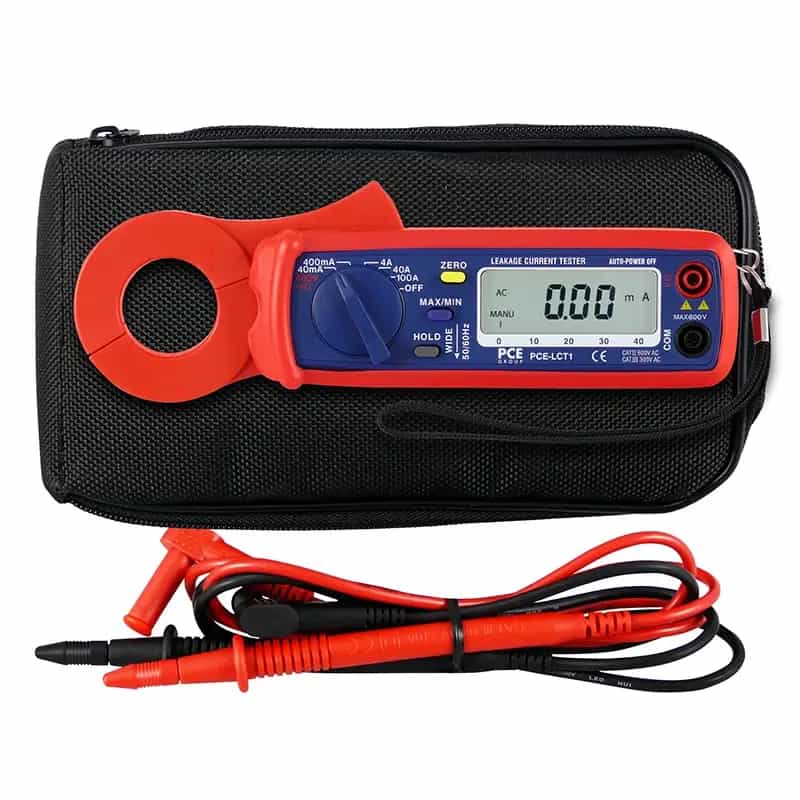

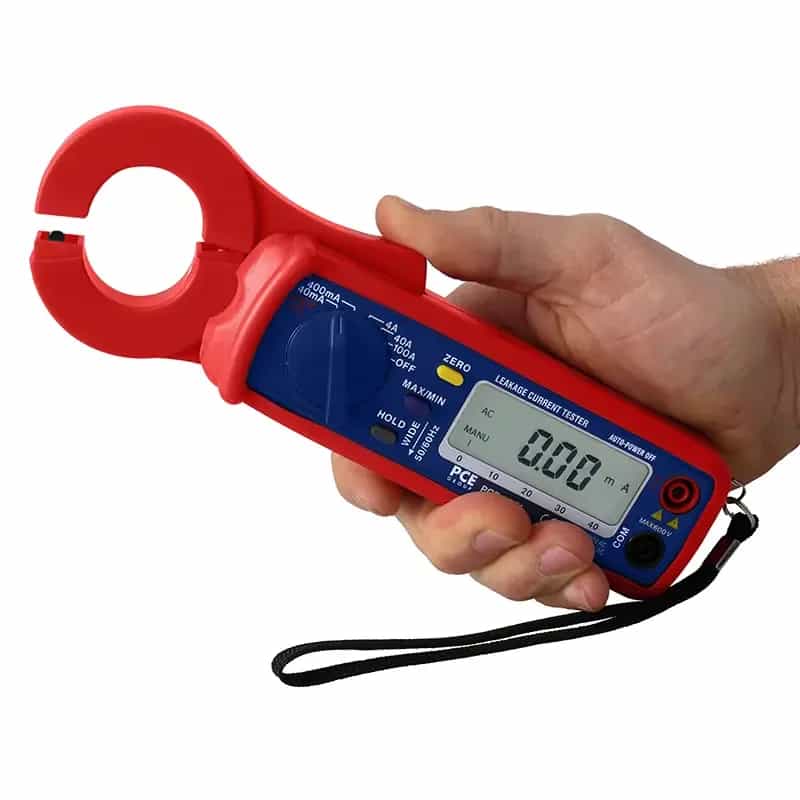

PCE-LCT 1: pomiar prądu upływu od 10 µA

Wyłącznik różnicowoprądowy zadziała, a przyczyna pozostaje nieznana, dopóki nie zmierzy się prądu upływu w poszczególnych odejściach. PCE-LCT 1 czyta go od 10 µA, więc rozdziela obwody, w których upływ jest naturalny dla filtrów, od tych z uszkodzoną izolacją. Zakresy prowadzą od 40 mA przez 400 mA, 4 A i 40 A aż do 100 A, dzięki czemu ten sam przyrząd posłuży też do zwykłego pomiaru obciążenia. Napięcie przemienne mierzone jest do 400 V, a rezystancja w przedziale 40 Ω ... 400 Ω z rozdzielczością 0,1 Ω. Test ciągłości sygnalizuje dźwiękiem wartość poniżej 38 Ω, co ułatwia sprawdzenie połączeń ochronnych bez patrzenia na wyświetlacz.

Zacisk obejmuje przewód o średnicy do 30 mm, a wykres słupkowy o 40 segmentach pokazuje kierunek zmian szybciej niż same cyfry. Gumowa osłona chroni obudowę przy pracy na drabinie, masa 200 g nie męczy ręki, a bateria 9 V wystarcza na długo dzięki wyłączaniu po 30 minutach bezczynności. Kategorie CAT III 300 V oraz CAT II 400 V opisują dopuszczalne miejsce pomiaru. Rozdzielczość zmienia się razem z zakresem: przy 40 mA odczyt idzie co 10 µA, przy 400 mA co 100 µA, przy 4 A co 1 mA, a przy 40 A co 10 mA — przejście od szukania upływu do zwykłego pomiaru obciążenia nie wymaga więc zmiany przyrządu.

Największą zaletą tej metody jest to, że maszyny nie trzeba wyłączać: zacisk zakłada się na pracujący obwód i porównuje upływ w kolejnych odejściach, co przy instalacjach ruchu ciągłego bywa jedyną drogą do znalezienia uszkodzonej izolacji. Pomiar obejmuje sieć 50/60 Hz, a przyrząd pracuje także w paśmie od 400 Hz do 1 kHz. Wyświetlacz o rozdzielczości trzy i trzy czwarte cyfry zapamiętuje wartość najmniejszą oraz największą z serii, więc krótkie skoki upływu nie znikają razem z ruchem ręki. Warunki pracy obejmują -10 ... 50 °C przy wilgotności poniżej 85 %, a przechowywanie od -20 do 60 °C. Obudowa o wymiarach 210 x 62 x 35,6 mm w gumowej osłonie znosi upadek z niewielkiej wysokości, a pobór własny rzędu 10 mA przekłada się na długą pracę jednego ogniwa.
