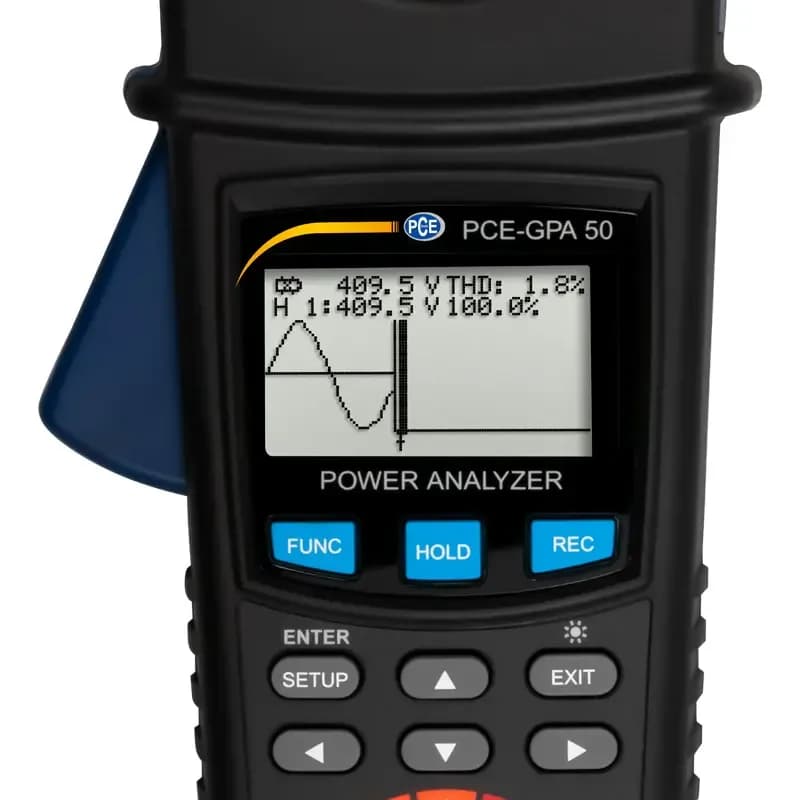

PCE-GPA 50-ICA: harmoniczne do 50. rzędu

Kondensatory kompensacji grzeją się bez widocznego przeciążenia, a zabezpieczenia zadziałają, gdy w sieci rosną wyższe harmoniczne. PCE-GPA 50-ICA rozkłada napięcie i prąd na składowe: pierwsze dwadzieścia rzędów czytane jest z osobnymi dokładnościami, a analiza sięga 50. rzędu. Zniekształcenie podawane jest w przedziale 20,1 ... 100 %, a udział pojedynczej harmonicznej w skali 0 ... 20 %, więc widać nie tylko sam fakt odkształcenia, lecz również jego źródło. Do przyrządu producent dołącza fabryczny certyfikat kalibracji ISO. Pomiar prowadzi się w układach jedno- i trójfazowych, przy prądzie 5 ...

2000 A i napięciu do 600 V, a częstotliwość podstawowa czytana jest od 45 do 65 Hz, przy paśmie pracy sięgającym 1 kHz. Współczynnik mocy pokazywany jest w skali 0 ... 1 z rozdzielczością 0,001, dzięki czemu efekt załączenia baterii kondensatorów widać od razu. Wyniki trafiają na kartę pamięci, a graficzny wyświetlacz utrzymuje czytelność przy pracy w rozdzielni od 0 do 50 °C. Rejestracja odbywa się na karcie micro SD, a plik powstaje od razu w postaci arkusza, z interwałem ustawianym od 2 do 7200 sekund — porównanie stanu sprzed modernizacji i po niej sprowadza się więc do zestawienia dwóch plików.

Poza widmem przyrząd wyznacza wartość międzyszczytową napięcia i prądu oraz kąt fazowy w przedziale -180° ... 180°, a wskazanie odświeża raz na sekundę. Cęgi obejmują przewód mieszczący się w rozwarciu 50 mm, wejście napięciowe ma impedancję 10 MΩ i znosi przeciążenie do 720 V wartości skutecznej. Osobne wejście przyjmuje termoparę, dzięki czemu ten sam wyjazd zamyka pytanie o obciążenie i o nagrzewanie złącza: dla czujnika typu K zakres wynosi -100 ... 199,9 °C, a dla elementu wysokotemperaturowego 200 ... 1300 °C. Przyrząd o masie około 595 g i wymiarach 280 x 106 x 47 mm zasilają dwie baterie AA 1,5 V albo zasilacz 9 V / 800 mA z kompletu, co przy całodobowej obserwacji ma niebagatelne znaczenie.
