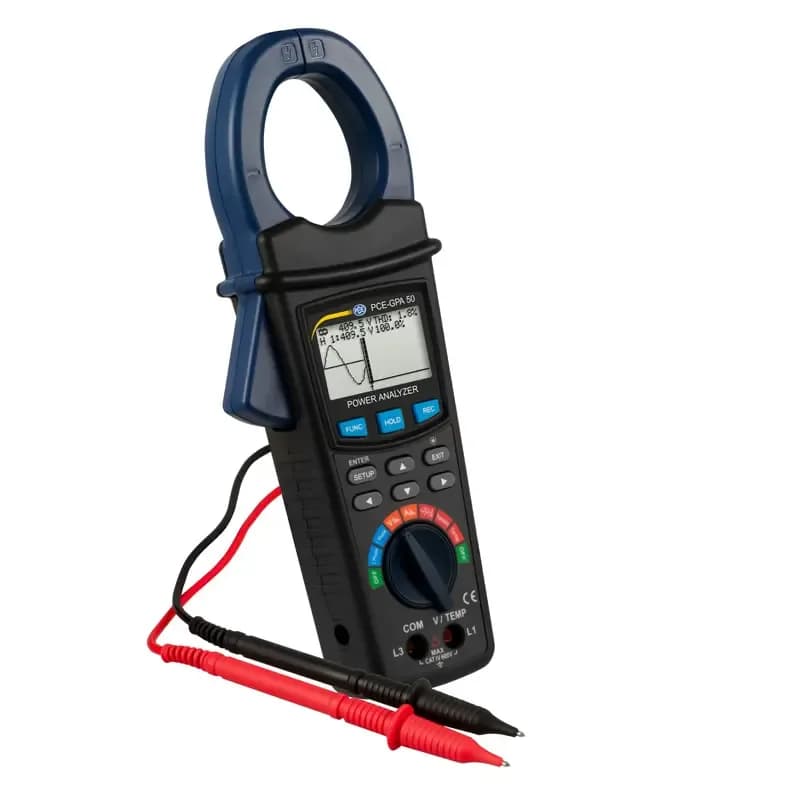

Miernik cęgowy PCE-GPA 50, 2000 A, karta pamięci

Zapis z karty pamięci PCE-GPA 50 otwiera się wprost w arkuszu kalkulacyjnym, bo przyrząd odkłada wyniki w formacie XLS — nie trzeba więc szukać sterownika ani przepisywać liczb przed sporządzeniem zestawienia. Interwał zapisu ustawia się od 2 do 7200 sekund, czyli od obserwacji rozruchu po całą dobę pracy wydziału. Prąd mierzony jest w przedziale 5 ... 2000 A, napięcie 10 ... 600 V, oba jako wartości skuteczne rzeczywiste, a cęgi rozwierają się na 50 mm. Osobne wejście przyjmuje termoparę: dla czujnika typu K zakres wynosi -100 ... 199,9 °C, a dla elementu wysokotemperaturowego 200 ...

1300 °C, dzięki czemu obciążenie i nagrzewanie się toru sprawdza się w jednym przejściu. Graficzny wyświetlacz pokazuje moc czynną, pozorną i bierną razem ze współczynnikiem mocy oraz kątem fazowym w przedziale -180° ... 180°. Pomiar obejmuje układy jedno- i trójfazowe, a częstotliwość odczytywana jest od 45 do 65 Hz. Przyrząd o masie około 595 g zasilają dwa ogniwa AA 1,5 V, a w komplecie jedzie zasilacz 9 V / 800 mA i futerał. Wskazanie odświeżane jest raz na sekundę, a osobno wyznaczana bywa wartość międzyszczytowa napięcia i prądu, przydatna przy ocenie udarów w torze zasilania.

Wejście napięciowe ma impedancję 10 MΩ i znosi przeciążenie do 720 V wartości skutecznej, co daje zapas nad zakresem roboczym. Podgląd bieżących wartości na ekranie komputera umożliwia złącze szeregowe, więc na stanowisku laboratoryjnym nie trzeba czekać na koniec rejestracji. Cęgi pracują w paśmie od 40 Hz do 1 kHz, choć dokładność producent podaje dla przedziału 45 ... 65 Hz. Obudowa o wymiarach 280 x 106 x 47 mm znosi temperaturę od 0 do 50 °C przy wilgotności do 80 %, a pobór własny rzędu 60 mA sprawia, że dwie baterie AA wystarczają na długi obchód — przy całodobowej rejestracji lepiej jednak podłączyć zasilacz z kompletu.
