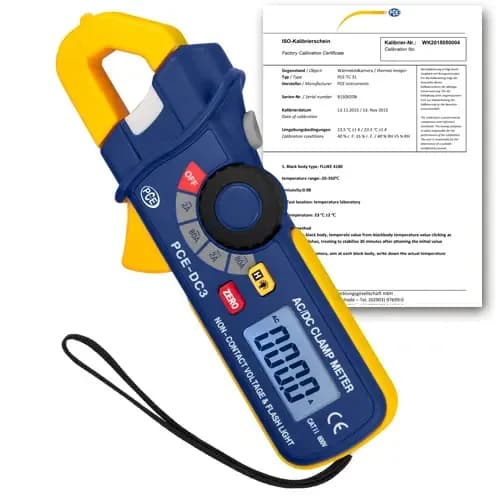

Cęgi PCE-DC3-ICA, 80 A, certyfikat kalibracji

Szafa sterownicza rzadko bywa dobrze oświetlona, dlatego PCE-DC3-ICA ma białą diodę oświetlającą miejsce, w którym zakłada się szczęki, oraz podświetlany wyświetlacz o rozdzielczości trzy i dwie trzecie cyfry. Producent dołącza do tego wykonania fabryczny certyfikat kalibracji ISO. Prąd stały i przemienny czytany jest do 80 A z krokiem 1 mA, więc jeden przyrząd obsłuży zarówno obwód zasilania, jak i cewkę sterującą. Szczęki obejmują przewód o średnicy do 18 mm i wchodzą między aparaty w gęsto zabudowanym polu. Zakres dobierany jest samoczynnie, a funkcja punktu zerowego przygotowuje pomiar prądu stałego, gdzie pole magnetyczne otoczenia przesuwa wskazanie.

Pamięć zatrzymuje odczyt, żeby przepisać go po wyjęciu ręki z szafy. Bezdotykowy tester odpowiada na napięcie od 100 V do 600 V przemiennego przy 50/60 Hz, a kategorie CAT II 600 V i CAT III 300 V wyznaczają dopuszczalne miejsce pracy. Obudowa z tworzywa PVC waży 175 g, więc cęgi zmieszczą się w kieszeni razem z wkrętakiem. Niepewność pomiaru producent podaje na poziomie ±2,8 % oraz ±3,0 % powiększonym o dziesięć cyfr ostatniego miejsca, zależnie od mierzonej wielkości. W obwodzie sterowania liczy się jednak nie tyle sama dokładność, ile zdolność rozróżnienia małych prądów — i tu pracuje osobny przedział 2 A, w którym wskazanie zmienia się co jeden miliamper.

Funkcja pamięci zatrzymuje odczyt na wyświetlaczu, dzięki czemu rękę można wyjąć z gęsto zabudowanego pola, zanim wynik trafi do protokołu. Bezdotykowy tester ma jeszcze jedno zastosowanie, o którym rzadko się pamięta: prowadzony wzdłuż przedłużacza albo bębna kablowego cichnie w miejscu przerwania żyły, więc pozwala wskazać uszkodzenie bez rozbierania przewodu. Bezpieczeństwo opisują normy EN 61010-1 oraz EN 61010-2-032. Zestaw ogranicza się do cęgów, torby, dwóch baterii, instrukcji i dokumentu kalibracji — nie ma tu złącza do komputera ani rejestratora, bo to przyrząd do szybkiego sprawdzenia, a nie do wielogodzinnej obserwacji obciążenia.
