Wielofunkcyjny miernik cęgowy PCE-DC 50-ICA

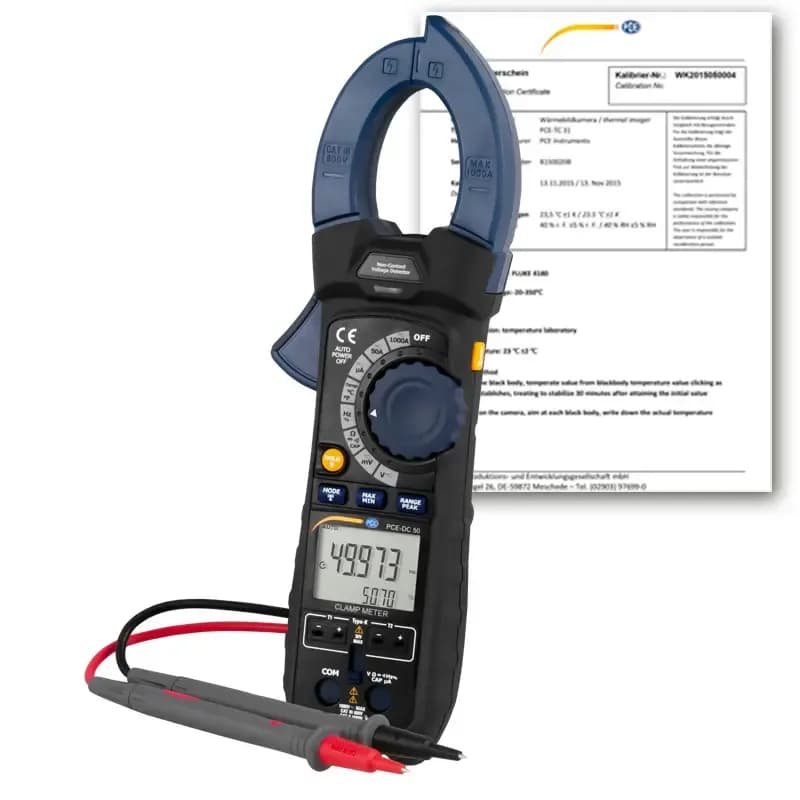

Gdy jeden przegląd obejmuje obciążenie przewodu, napięcie, temperaturę i elementy pasywne, PCE-DC 50-ICA ogranicza liczbę przyrządów w torbie. Cęgi mierzą prąd w zakresach do 1000 A, a szczęki mieszczą przewód o średnicy do 48 mm. Dla prądu przemiennego urządzenie wyznacza rzeczywistą wartość skuteczną, co ma znaczenie przy przebiegach odkształconych przez falowniki, zasilacze impulsowe i regulowane napędy. Wersja ICA zawiera certyfikat kalibracji ISO, dzięki czemu wyniki mogą być powiązane z nadzorowanym egzemplarzem. Pomiary napięcia obejmują zakresy od 500 mV do 600 V.

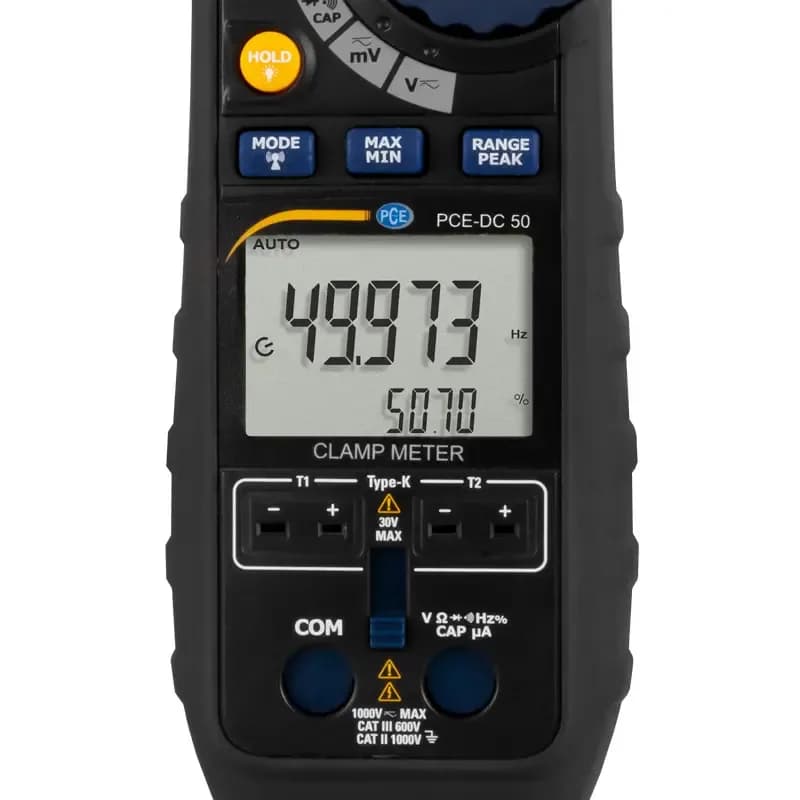

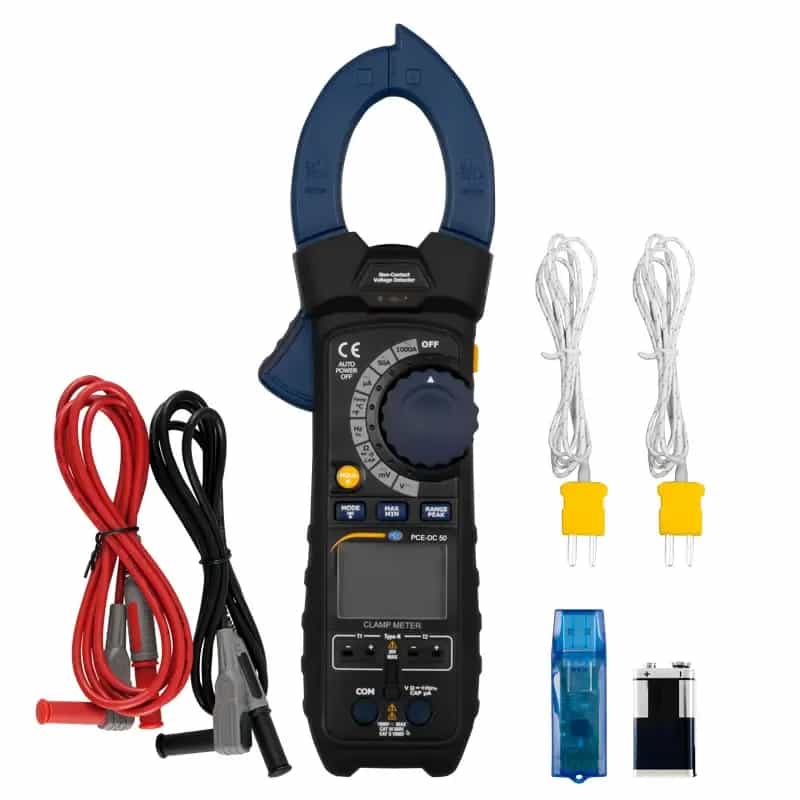

Miernik obsługuje również rezystancję od 500 Ω do 50 MΩ, pojemność od 500 nF do 5 mF, częstotliwość od 50 Hz do 10 MHz oraz współczynnik wypełnienia 5 ... 95%. Taki zestaw funkcji pozwala przejść od oceny obciążenia do sprawdzenia sygnału i podzespołu bez zmiany urządzenia. Przy rezystancji i pojemności badany obwód musi być odłączony od zasilania, a kondensator rozładowany przed przyłożeniem sond. Do pomiaru temperatury służy termopara typu K z zakresem -100 ... +1000 °C. Jest to osobny tor kontaktowy, przydatny do weryfikacji temperatury obudowy, kanału lub elementu procesu. Interfejs Bluetooth umożliwia przekazanie odczytu do współpracującego urządzenia bez stania tuż przy przewodzie.

Nie zwalnia to z oceny kategorii pomiarowej: przyrząd ma oznaczenia CAT III 600 V oraz CAT II 1000 V, a dobór sond, środków ochrony i procedury musi odpowiadać miejscu pracy. Częstotliwość próbkowania 2 Hz daje stabilny obraz zmian, a automatyczne wyłączenie po około 30 minutach ogranicza zużycie baterii 9 V. Obudowa ma 230 x 76 x 40 mm i masę 315 g. W praktyce najwięcej błędów powstaje nie z braku funkcji, lecz z niewłaściwego zakresu, objęcia cęgami kilku torów albo pozostawienia napięcia podczas pomiaru elementu pasywnego. PCE-DC 50-ICA dobrze pasuje do rozbudowanej diagnostyki, pod warunkiem że operator świadomie dobiera funkcję i zapisuje warunki każdego odczytu.
