Miernik cęgowy PCE-DC 25, prąd stały do 1000 A

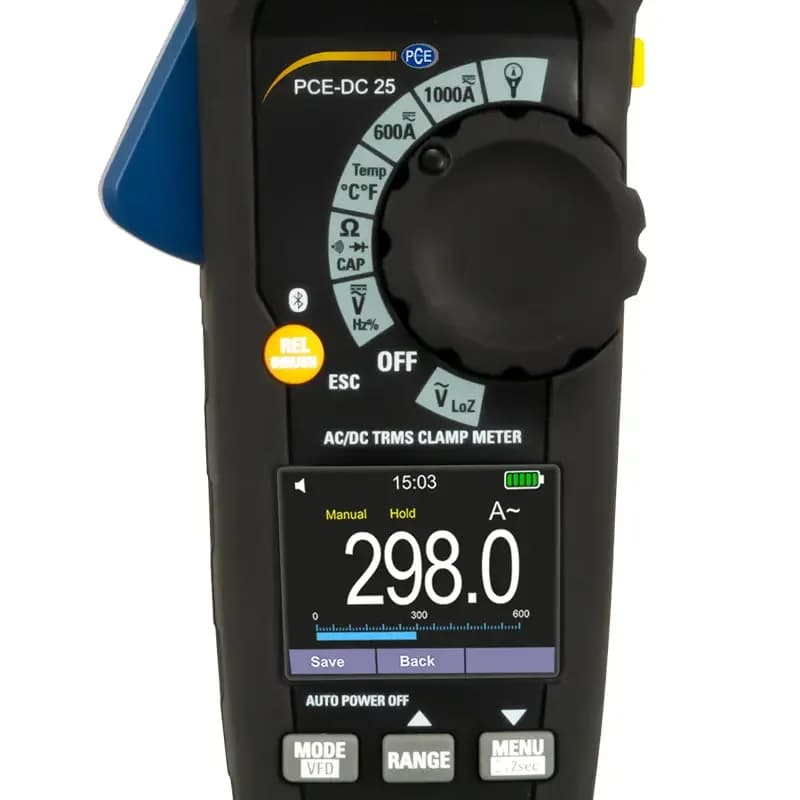

Obwody prądu stałego w magazynach energii i pojazdach elektrycznych nie dają się mierzyć zwykłymi cęgami na prąd przemienny, a PCE-DC 25 obsługuje oba rodzaje aż do 1000 A. Szczęki rozwierają się na 34 mm, więc obejmują typowe kable przyłączeniowe akumulatorów i falowników. Napięcie mierzone jest do 1000 V, rezystancja do 60,00 MΩ, a pojemność do 6000 µF, dzięki czemu jeden przyrząd zastępuje cęgi i multimetr podczas jednego wyjazdu. Kolorowy wyświetlacz oddziela wielkość mierzoną od jednostki, a wyniki przechodzą bezprzewodowo do telefonu.

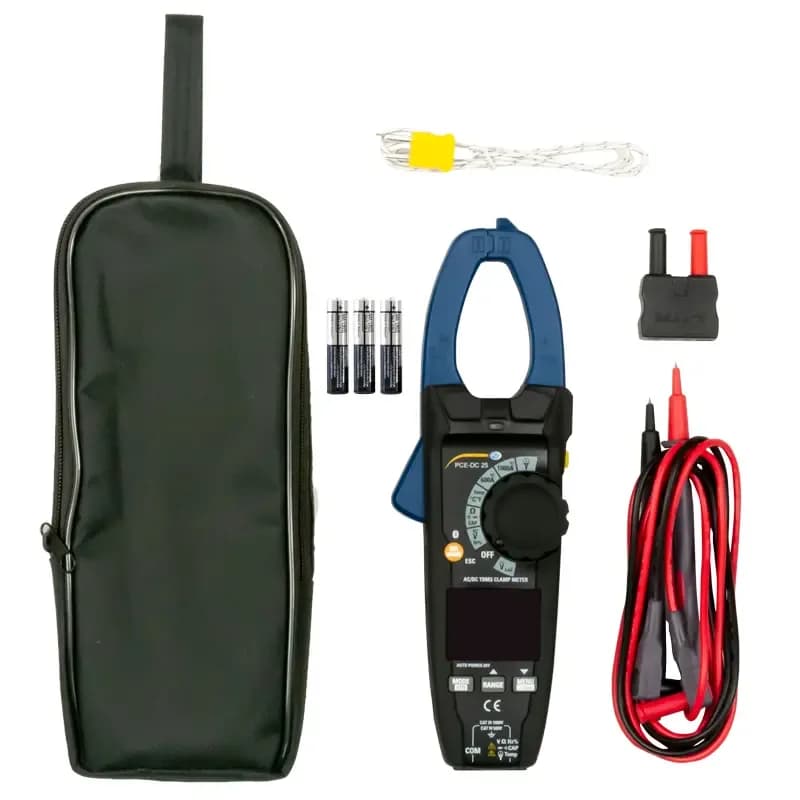

Funkcja pomiaru prądu rozruchowego zatrzymuje szczyt przy załączeniu odbiornika, wartość szczytowa czytana jest z czasem odpowiedzi 1 ms, a bezdotykowy wskaźnik reaguje na napięcie powyżej 150 V przemiennego. Do kompletu dołączono termoparę typu K z adapterem, co pozwala sprawdzić temperaturę złącza w tym samym przejściu, w zakresie -40 ... 600,0 °C. Trzy baterie AAA 1,5 V, masa 365 g i samoczynne wyłączanie po 15, 30, 45 albo 60 minutach opisują przyrząd noszony przez całą zmianę.

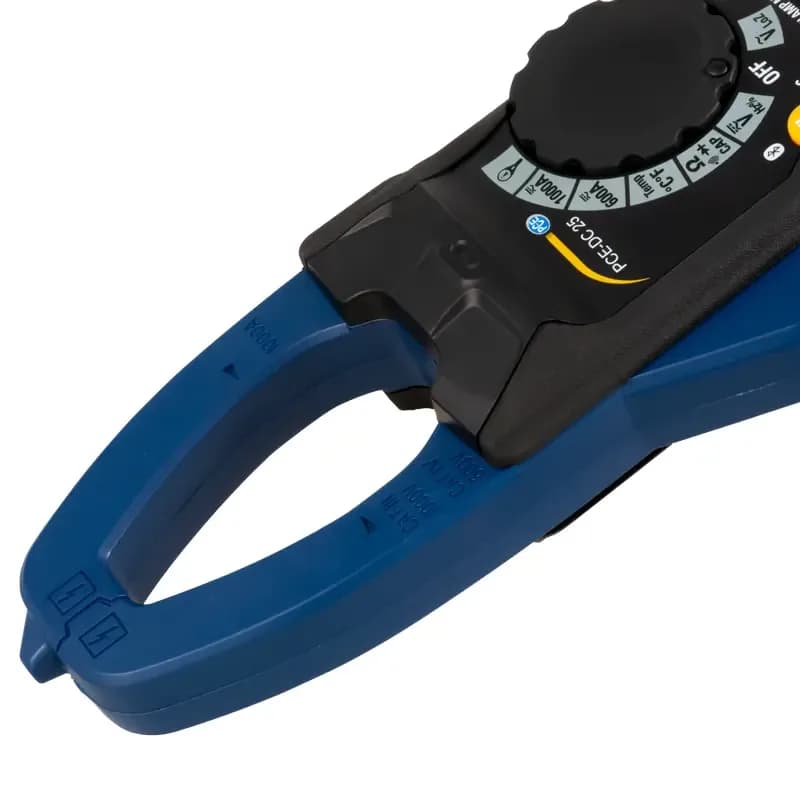

Rozwarcie szczęk wynosi 34 mm, ale producent podaje, że obejmowany przewód może mieć średnicę do 32 mm — te dwa milimetry to zapas na wygodne zamknięcie, a nie miejsce na grubszy kabel. Zakres prądowy da się rozszerzyć do 3000 A prądu przemiennego po podłączeniu cewki Rogowskiego, zamawianej osobno. Bezdotykowe wykrywanie napięcia sygnalizuje potencjał powyżej 150 V przemiennego czerwoną diodą i działa niezależnie od tego, jaką funkcję ustawiono przełącznikiem obrotowym. Osobna dioda oświetla punkt pomiarowy, a sygnał dźwiękowy potwierdza ciągłość obwodu przy rezystancji poniżej 50 Ω.

Wejście napięciowe pracuje przy impedancji powyżej 10 MΩ, a w trybie obniżonej impedancji schodzi poniżej 300 kΩ, co rozładowuje napięcia indukowane w sąsiednich żyłach. Wskazanie odświeżane jest trzy razy na sekundę, a po przekroczeniu zakresu na ekranie pojawia się sygnalizacja przeciążenia zamiast mylącej liczby. Zabezpieczenie obejmuje 1000 A oraz 1000 V, napięcie przy otwartym obwodzie nie przekracza 3,3 V, a prąd pomiarowy 1,5 mA. Częstotliwość czytana jest aż do 99,99 kHz, warunki pracy to 5 ... 40 °C, a przechowywanie od -20 do 40 °C przy wilgotności poniżej 80 %.
