PCE-CM 40-ICA: prąd rozruchowy, certyfikat ISO

Rozruch silnika trwa ułamek sekundy, a potrafi wybić zabezpieczenie, którego nastawa wygląda na poprawną. PCE-CM 40-ICA ma osobny tryb pomiaru prądu rozruchowego, więc chwilowy skok zostaje zatrzymany na wyświetlaczu zamiast zniknąć razem z chwilą załączenia. Obok prądu przyrząd czyta częstotliwość, co pomaga rozpoznać zasilanie z falownika albo z agregatu. Zakres sięga 3000 A, a najniższy przedział 30 A z rozdzielczością 0,01 A obsługuje także drobne odejścia w tej samej szafie. Pomiar odbywa się elastyczną pętlą o obwodzie około 170 mm, dzięki czemu obejmuje tory nieosiągalne dla sztywnych szczęk.

Wykonanie jest dostarczane z fabrycznym certyfikatem kalibracji ISO wystawionym dla danego egzemplarza. Bezpieczeństwo opisują kategorie CAT III 1000 V i CAT IV 600 V oraz normy z rodziny EN 61010, a wysokość pracy sięga 2000 m. Dwie baterie AAA 1,5 V zasilają zarówno cewkę, jak i osobny wyświetlacz, który wyłącza się po około 15 minutach bezczynności. Odczyt idzie na podświetlanym wyświetlaczu o zakresie wskazań 3000 jednostek, a wynik można odłożyć w pamięci i przenieść później bezprzewodowo, bez przepisywania cyfr z ekranu. Zakres 300 A z rozdzielczością 0,1 A wypełnia lukę między drobnymi odejściami a szyną zbiorczą, dzięki czemu jeden przyrząd obsługuje całą rozdzielnicę.

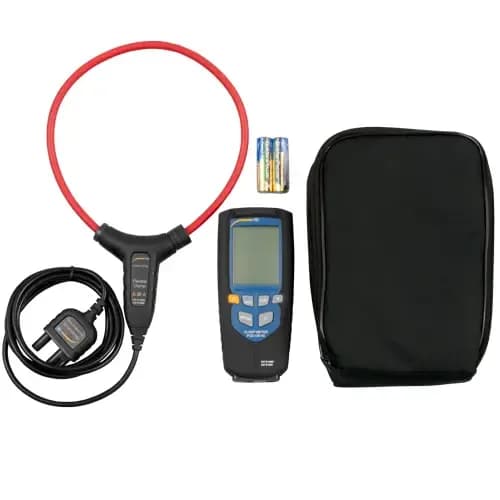

Dokładność producent określa na ±3 % odczytu powiększone o osiem cyfr ostatniego miejsca w zakresie 30 A oraz o pięć cyfr w zakresach 300 A i 3000 A. Częstotliwość czytana jest w paśmie 50 ... 400 Hz, więc przyrząd rozpozna również obwody zasilane z przetwornicy. Warunki pracy obejmują 5 ... 40 °C przy wilgotności do 80 % bez kondensacji, przechowywanie od -20 do 60 °C, a stopień zanieczyszczenia 2 opisuje typową rozdzielnię, nie zapyloną halę odlewni. Zestaw składa się z dwóch części: elastycznej pętli zakładanej na tor oraz osobnego wyświetlacza połączonego z nią przewodem, co pozwala prowadzić pomiar w miejscu, którego nie widać z pozycji obsługującego.
