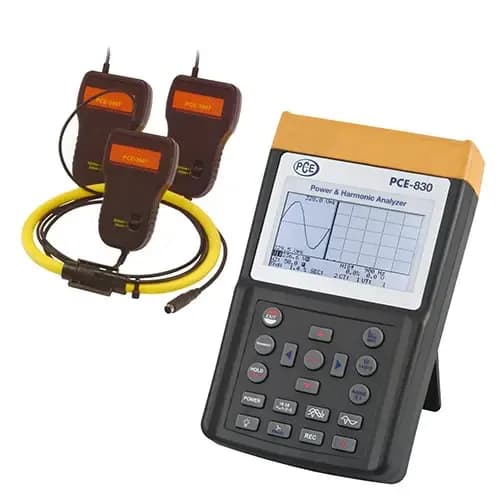

PCE-830-3-ICA: zapady napięcia i asymetria faz

Awaria, która trwa ułamek sekundy, nie zostawia śladu na zwykłym mierniku, a potrafi zatrzymać całą linię. PCE-830-3-ICA wyłapuje do 28 stanów przejściowych, zapisując czas ich wystąpienia oraz liczbę okresów, a próg wyzwalania ustawia się w procentach napięcia znamionowego. Przyrząd liczy również współczynnik asymetrii napięcia i prądu w układzie trójfazowym, opisany zarówno wskaźnikiem VUR, jak i składowymi d0 oraz d2, czyli parametrami, których wymaga norma EN 50160 przy ocenie jakości zasilania.

Reklamacja jakości zasilania opiera się na zapisach z przyrządu, a te zyskują wagę dzięki dołączonemu fabrycznemu certyfikatowi kalibracji ISO. Prąd obejmują giętkie cęgi PCE-3007 na 3000 A, więc zdarzenia rejestruje się na szynach i grubych kablach, gdzie skutki zapadu są najdotkliwsze. Napięcie mierzone jest do 600,0 V, a częstotliwość w paśmie 45 ... 65 Hz. Zapisany materiał, wraz z przebiegami i parametrami mocy, przenosi się do komputera i zestawia z godziną zgłoszenia z produkcji, żeby ustalić, czy przyczyna leżała po stronie zasilania, czy odbiornika.

Sam zapis zdarzenia to jednak dopiero połowa odpowiedzi, dlatego przyrząd prowadzi również pełną analizę widma: harmoniczne do 99. rzędu, do 50 składowych pokazanych razem z przebiegiem oraz współczynnik zniekształceń THD-F liczony względem składowej podstawowej. Kształt przebiegu odtwarzany jest z 1024 odczytów w każdym okresie, a graficzny wykres fazowy porządkuje wzajemne położenie napięć i prądów. Przerwy, zapady i chwilowe przepięcia rozpoznawane są już od 16 µs trwania, więc do rejestru trafiają także zaburzenia, których obsługa nie zdąży zauważyć.

Pomiar prowadzi się giętką pętlą o długości 610 mm i średnicy 14 mm, przy najmniejszym promieniu gięcia 35 mm; sama pętla waży 410 g, a elektronika w obudowie 130 x 80 x 43 mm wisi tuż obok. Zakresy prądowe to 300 A oraz 3000 A, wybierane ręcznie przed pomiarem. Materiał z pamięci nieulotnej 512 kB, mieszczącej 17470 rekordów w układzie czteroprzewodowym, przenosi się do komputera optycznie izolowanym złączem, dzięki czemu komputer pozostaje odseparowany od obwodu, w którym trwała rejestracja.
