Analizator PCE-830-3, giętkie cęgi 3000 A

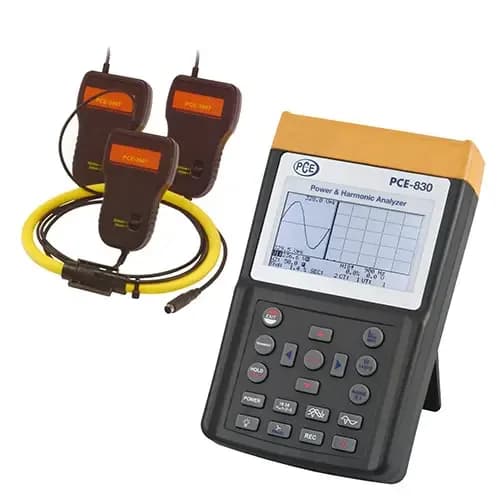

Szyny zbiorcze i wiązki kabli w rozdzielnicy głównej nie mieszczą się w sztywnych szczękach, więc PCE-830-3 dostaje trzy giętkie cęgi PCE-3007 na 3000 A. Pętla pomiarowa ma 610 mm długości i tylko 14 mm średnicy, a najmniejszy promień gięcia to 35 mm, dzięki czemu przechodzi między aparatami tam, gdzie ręka ledwie sięga. Obejmowany tor może mieć nawet 170 mm średnicy, a zakres prądu przełącza się ręcznie między 300 A a 3000 A. Sama pętla waży 410 g, więc zawieszona na przewodzie nie obciąża instalacji podczas kilkugodzinnej obserwacji.

Napięcie mierzone jest do 600,0 V przy kategorii pomiarowej CAT III 600 V, a wszystkie wielkości liczone są jako wartości skuteczne rzeczywiste, łącznie z mocą czynną, pozorną i bierną oraz energią. Pomiar obejmuje układy trójfazowe cztero- i trójprzewodowe oraz jednofazowe, więc jeden przyrząd obsłuży zarówno rozdzielnicę główną, jak i wydzielony obwód technologiczny. Zapis z pamięci nieulotnej przenosi się do komputera złączem odizolowanym optycznie od obwodu pomiarowego. Pełny obraz daje dopiero rejestracja: pamięć nieulotna 512 kB przyjmuje 17470 rekordów przy pracy trójfazowej czteroprzewodowej, a odstęp między próbkami ustawia się od 2 do 3000 sekund.

Moc czynna czytana jest aż do 9999 kW, więc skala przyrządu odpowiada temu, co realnie płynie przez szynę zbiorczą. Wyświetlacz z matrycą punktową mieści do 35 parametrów naraz, a analiza sięga harmonicznych 99. rzędu, dzięki czemu jeden wyjazd zamyka i bilans obciążenia, i pytanie o zniekształcenia. Elektronika cęgów mieści się w obudowie 130 x 80 x 43 mm zawieszanej przy pętli, sam przyrząd ma 257 x 155 x 57 mm i waży 1160 g. Częstotliwość odczytywana jest w paśmie 45 ... 65 Hz, a wilgotność otoczenia nie powinna przekraczać 85 %. Osiem ogniw AA 1,5 V pozwala pracować w polu bez gniazdka, a na dłuższą obserwację podłącza się zasilacz z kompletu.
