PCE-830-1-ICA: harmoniczne, certyfikat ISO

Migoczące świetlówki, grzejące się przewody neutralne i wyłączniki reagujące bez widocznego przeciążenia zwykle prowadzą do jednego wniosku: w sieci siedzą harmoniczne. PCE-830-1-ICA rozkłada przebieg na składowe aż do 99. rzędu, pokazuje na ekranie do 50 z nich i rysuje kształt napięcia oraz prądu z 1024 odczytów pobranych w każdym okresie. Zniekształcenie ocenia współczynnikiem THD-F liczonym względem składowej podstawowej, a graficzny wykres fazowy porządkuje wzajemne położenie napięć i prądów w układzie trójfazowym. Do egzemplarza dołączony jest fabryczny certyfikat kalibracji ISO.

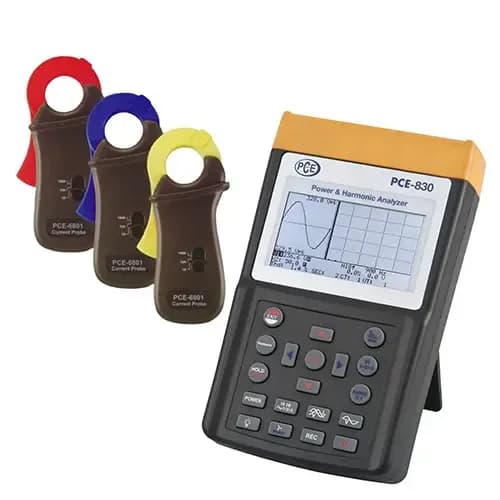

Komplet obejmuje trzy cęgi PCE-6801 na 100 A, więc przyrząd trafia od razu do obwodów odbiorczych, gdzie odkształcenia rodzą się najczęściej: przy zasilaczach, przetwornicach i oświetleniu. Wartości podstawowe, czyli napięcie do 600,0 V, prąd oraz moc czynna, pozorna i bierna, liczone są jako wartości skuteczne rzeczywiste. Przebiegi, parametry mocy i widmo harmonicznych można wyprowadzić do komputera i zachować na potrzeby porównania przed modernizacją i po niej. Dokładność zależy od rzędu składowej: dla rzędów od 11 do 20 producent podaje ±1,0 % wartości mierzonej, dla 21 ... 49 oraz 50 ... 99 już ±2,0 %, co warto pamiętać, gdy wynik trafia do protokołu. Zniekształcenie czytane jest w dwóch przedziałach — 0,0 ... 20,0 % z dokładnością ±1 % oraz 20,0 ...

100 % z dokładnością ±3 % wartości mierzonej. Poza harmonicznymi przyrząd wyznacza interharmoniczne i asymetrię, a przebiegi napięcia oraz prądu wyświetla jeden na drugim, przez co przesunięcie między nimi widać bez liczenia. Krótkie zaburzenia również nie umykają: pamięć obejmuje do 28 stanów przejściowych z czasem i liczbą okresów, próg wyzwalania podaje się w procentach, a przerwy i zapady rozpoznawane są już od 16 µs trwania. Zapis trafia do pamięci nieulotnej 512 kB, mieszczącej 17470 rekordów przy pracy trójfazowej czteroprzewodowej; odstęp próbkowania ustawia się od 2 do 3000 sekund. Masa 1160 g z bateriami, kolejne 200 g na komplet cęgów oraz dopuszczalna wilgotność do 85 % opisują sprzęt noszony po obiekcie, a nie montowany na stałe.
