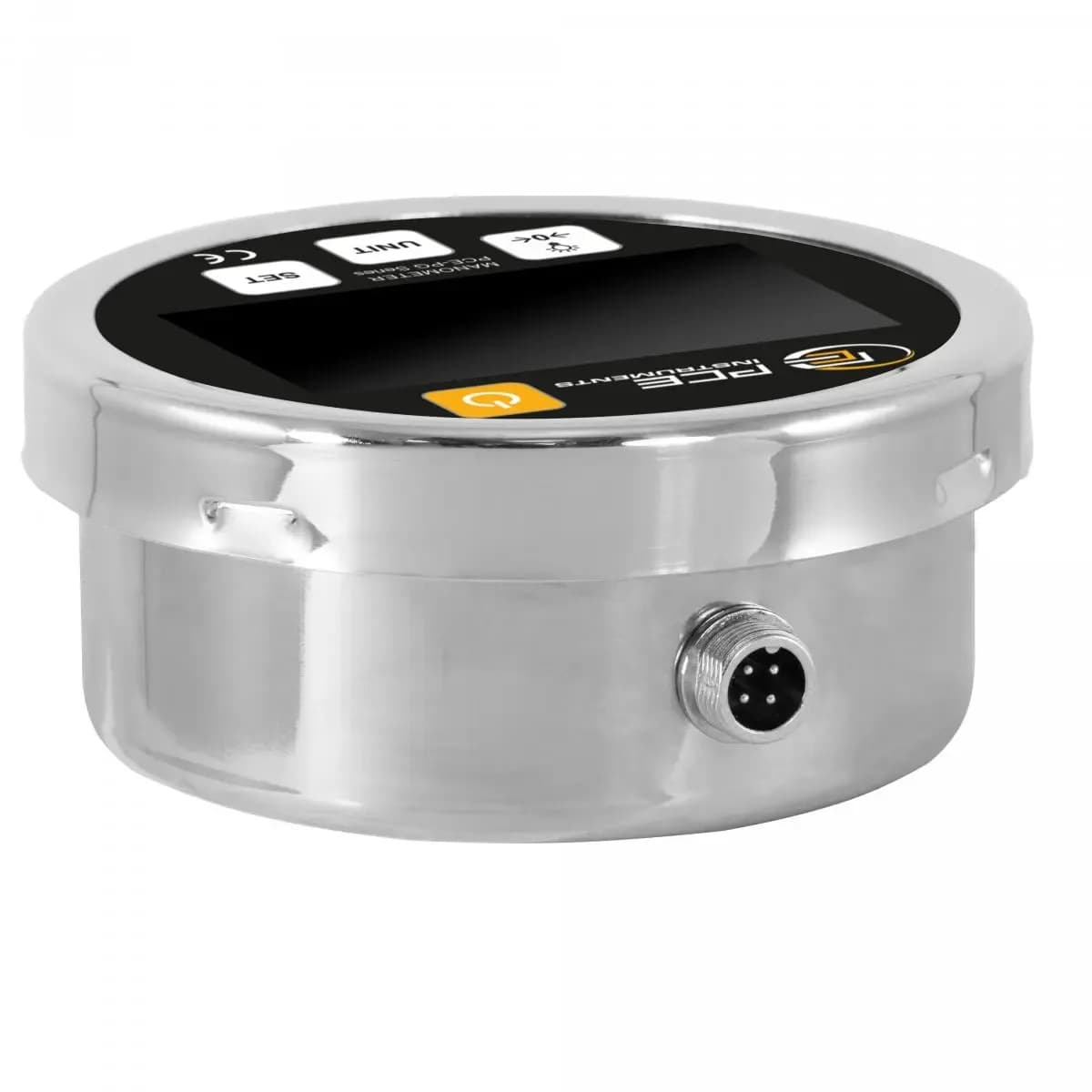

Manometr cyfrowy PCE-PG 20, -0,88 ... +20 bar

Dwadzieścia barów nadciśnienia i zejście do -0,88 bara po stronie podciśnienia sprawiają, że PCE-PG 20 obsłuży zarówno układ sprężonego powietrza, jak i przewód ssawny pompy. Wartość podaje w dziesięciu jednostkach, między innymi jako -88 ... +2000 kPa albo -0,088 ... +2 MPa, na ekranie o przekątnej 3,1 cala. Krzemowy czujnik ciśnienia współpracuje z wodą, olejem i powietrzem, a dokładność 0,1 % zakresu utrzymuje się w całym przedziale pomiarowym; wskazanie ustala się po 0,5 s. Wyjście prądowe 4 ... 20 mA prowadzi sygnał do automatyki, natomiast interfejs RS485 przenosi dane do komputera. Wewnętrzny akumulator litowo-jonowy 3,6 V o pojemności 2600 mAh ładuje się z sieci 100 ...

240 V. Obudowa ze stali nierdzewnej o wymiarach 165 x 112 x 47 mm waży 601 g i ma klasę ochrony IP56. Przy pracy na stałe liczy się nie sam odczyt, lecz to, co dzieje się z wartością dalej. Sygnał prądowy 4 ... 20 mA trafia do sterownika w postaci analogowej, a interfejs RS485 z protokołem Modbus RTU przenosi wartość cyfrowo do systemu nadzoru. Do komputera przyrząd podłącza się dołączonym przewodem przejściowym, natomiast zasilacz sieciowy 10 V ładuje wewnętrzny akumulator. Korekta zera wykonywana sworzniem magnetycznym zajmuje dwie sekundy i nie wymaga otwierania obudowy, co przy przyrządzie wpiętym w instalację ma praktyczne znaczenie.

Ochrona przed przeciążeniem sięga 1,2-krotności zakresu, więc krótki skok ciśnienia nie kończy się wymianą czujnika. Warunki pracy obejmują -10 ... 50 °C przy wilgotności do 95 %, a magazynowanie -20 ... 70 °C. Części stykające się z medium wykonano ze stali nierdzewnej, natomiast przyłącze M20 x 1,5 mm pasuje do typowych króćców przemysłowych. Wybraną jednostkę przyrząd zachowuje, dzięki czemu obsługa czyta zawsze tę samą skalę. Wyświetlacz o przekątnej 3,1 cala pozostaje czytelny pod szerokim kątem, także przy odczycie z boku szafy sterowniczej.
