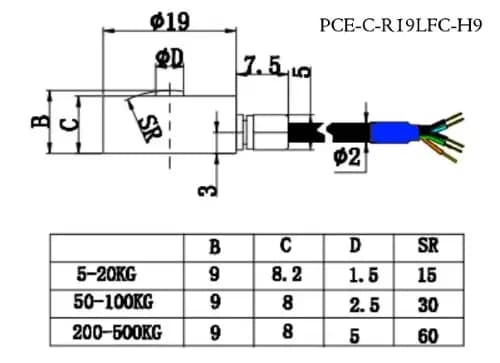

Czujnik wagowy PCE-C-R19LFC 100-H9, 100 kg

Przy przebudowie wagi platformowej albo budowie własnego stanowiska ważącego liczy się nie sam zakres, lecz stabilność wskazania w czasie. Model 100-H9 obejmuje 100 kg, czyli 1000 N, a producent deklaruje powtarzalność 0,5 % zakresu oraz pełzanie 0,1 % zakresu w ciągu 30 min pod stałym obciążeniem. Odchyłka sygnału zerowego sięga ± 2 % zakresu, dlatego po zabudowie tor pomiarowy trzeba wyzerować — inaczej cała skala jest przesunięta. Korpus ze stali nierdzewnej i klasa IP65 pozwalają zamontować czujnik pod platformą narażoną na mycie.

Cztery żyły mostka oraz masa są wyprowadzone luzem, a napięcie zasilania dobiera się do wejścia wzmacniacza w przedziale 2,5 V … 5 V. W stanowisku ważącym opartym na kilku czujnikach ich sygnały sumuje się w skrzynce łączeniowej, a wypadkowa trafia do jednego miernika. Rozkład masy między punktami podparcia nigdy nie jest równy, dlatego po montażu wykonuje się wyrównanie naroży: obciąża się kolejno okolice każdego czujnika tym samym wzorcem i koryguje wzmocnienie kanałów tak, aby wskazanie było jednakowe niezależnie od miejsca postawienia ciężaru. Konstrukcja nad czujnikami odpowiada za większość błędów praktycznych.

Platforma musi opierać się wyłącznie na czujnikach: każdy przewód wpięty sztywno, każda rurka, listwa czy zderzak dotykający ramy przejmuje część obciążenia i tworzy tak zwane bocznikowanie siły. Efekt bywa mylący, bo wskazanie pozostaje stabilne, tylko systematycznie zaniżone. Parametr pełzania opisuje wolny odpływ wskazania przy niezmiennym obciążeniu i ma znaczenie wszędzie tam, gdzie ładunek stoi na wadze dłużej: przy dozowaniu do zbiornika, przy kontroli ubytku masy albo przy długim zapisie do rejestratora. Przy krótkim ważeniu pojedynczej sztuki ta wielkość jest bez znaczenia, więc nie warto płacić za jej poprawę, jeśli proces jej nie wymaga.
