Czujnik siły PCE-C-R13LFC 5-H7, 50 N

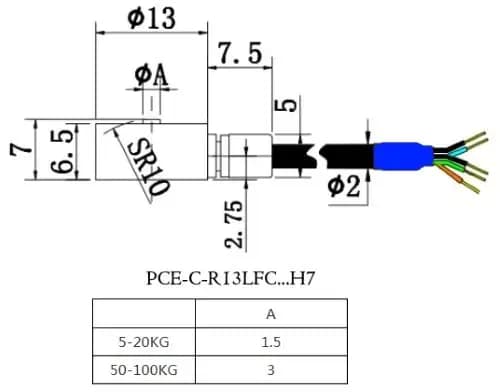

Pięć kilogramów, czyli 50 N, to najniższa skala tej rodziny, a korpus o średnicy 13 mm pomaga równomiernie oprzeć badany element nawet przy tak małej sile. Powtarzalność i liniowość mieszczą się w 0,5% pełnego zakresu, natomiast pełzanie w 0,1% w ciągu 30 minut. Zasilanie mostka mieści się między 2,5 V a 5 V, a rezystancja wejściowa wynosi 350 ± 10 Ω. Element wykonano ze stali nierdzewnej i zamknięto w klasie ochrony IP65.

Zapas mechaniczny obejmuje 120% obciążenia nominalnego dla pracy i 150% jako granicę zniszczenia; przy skali 5 kg to niewiele, więc w stanowisku warto przewidzieć ogranicznik drogi docisku. Odchylenie sygnału zerowego mieści się w ±2% pełnego zakresu i usuwa się je zerowaniem po stronie wzmacniacza. Praca jest dopuszczalna od -20 do 80 °C, a deklarowane parametry obowiązują między -10 a 60 °C, przy dryfie 0,1% pełnego zakresu na każde 10 °C.

Sygnał mostka to od 1,0 do 1,5 mV na wolt zasilania, czyli przy 5 V zaledwie kilka miliwoltów — trasę przewodu trzeba więc trzymać z dala od instalacji siłowej, a izolacja przekraczająca 5000 MΩ przy 100 V zabezpiecza obwód przed upływem do korpusu. Szersze czoło ułatwia równomierne oparcie badanego elementu, co przy tak małej sile znaczy więcej niż w wykonaniach o dużym zakresie.
