Czujnik siły PCE-C-R10LFC 10-H3,5, 100 N

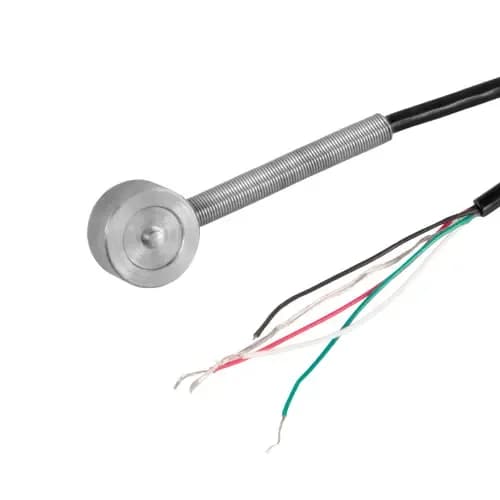

Sto niutonów to tyle, ile wywiera ręka operatora dociskająca przycisk kontrolny albo niewielki siłownik pneumatyczny — ten wariant obejmuje dokładnie taki przedział, bo jego pełny zakres ustawiono na 10 kg. Korpus ma 10 mm średnicy, więc chowa się w gnieździe testowym bez przebudowy stanowiska. Napięcie wyjściowe mostka mieści się w przedziale 1,0 - 1,5 mV/V i wymaga wzmacniacza pomiarowego, a przewód o długości 3 m zakończono wolnymi żyłami w pięciu kolorach. Liniowość i powtarzalność zamykają się w 1,0% pełnego zakresu, natomiast punkt zerowy przesuwa się o 0,1% na każde 10 °C zmiany temperatury.

Litera H w oznaczeniu opisuje wysokość korpusu — tutaj 3,5 mm, czyli tyle, co grubość dwóch monet ułożonych jedna na drugiej. Czujnik wsuwa się dzięki temu pod płytkę dociskową bez podnoszenia całego zespołu, a badany układ zachowuje swoją geometrię. Przeciążenie do 120% zakresu jest dopuszczalne i nie zmienia charakterystyki, natomiast przy 150% element ulega trwałemu uszkodzeniu; przy tak małej sile nominalnej łatwo o to nieuważnym dociśnięciem, dlatego w stanowisku warto przewidzieć ogranicznik drogi.

Pod stałym obciążeniem wskazanie pełznie najwyżej o 0,1% pełnego zakresu w ciągu 30 minut, więc dłuższa próba nie wymaga korygowania wyniku. Zasilanie mostka mieści się w przedziale od 2,5 V do 5 V i doprowadza je zwykle sam wzmacniacz, więc w szafie nie trzeba przewidywać osobnego źródła. Czujnika nie rozbiera się ani nie reguluje — charakterystykę ustawia się po stronie modułu odczytowego.
