Amperomierz PCE-LT 12 z odbiornikiem kablowym

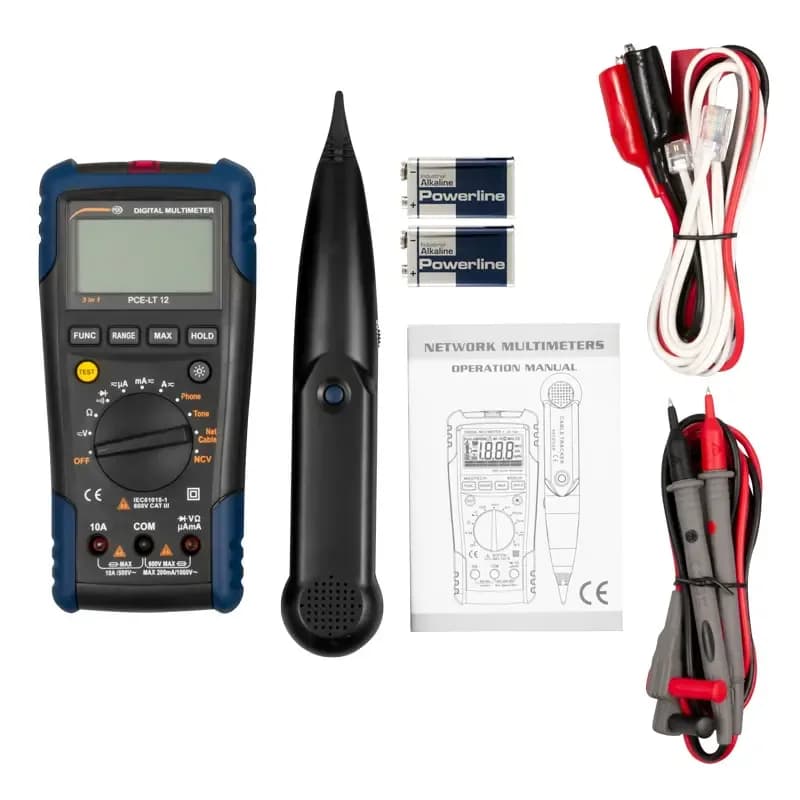

Trasa kabla ukryta w ścianie albo pomylona żyła w wiązce potrafi zająć pół dnia, dlatego PCE-LT 12 jedzie w komplecie z odbiornikiem prowadzącym po dźwięku. Ta sama para urządzeń wykrywa mostki między żyłami, rozpoznaje obwody otwarte i zamknięte oraz sprawdza połączenie telefoniczne, więc jeden zestaw zastępuje osobny szukacz i osobny miernik. Po odłożeniu odbiornika zostaje pełnoprawny przyrząd pomiarowy: napięcie do 1000 V, prąd do 20 A, rezystancja od 200 Ω do 20 MΩ oraz test przewodzenia złącza.

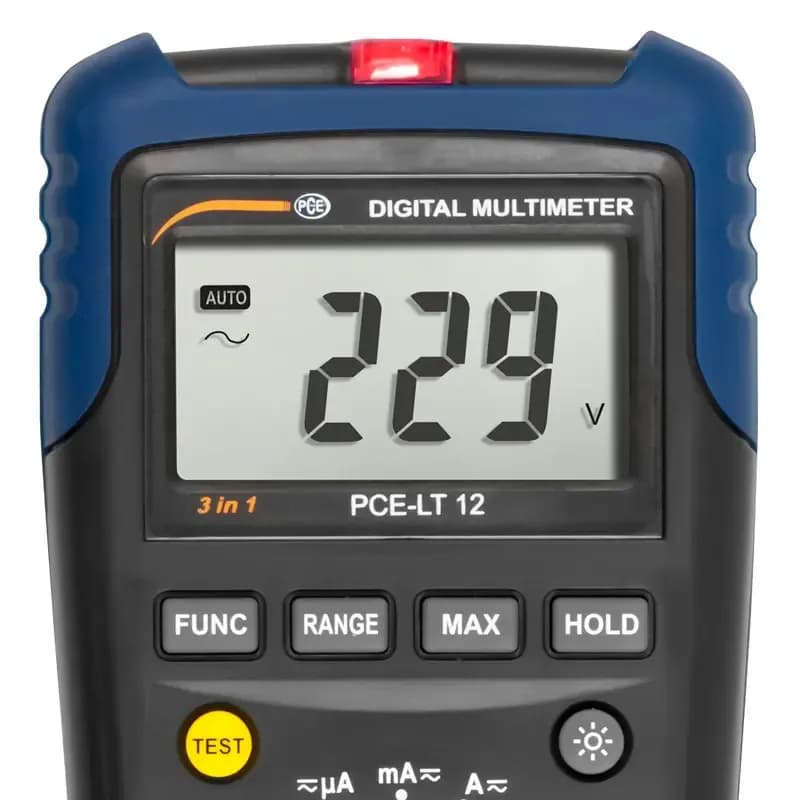

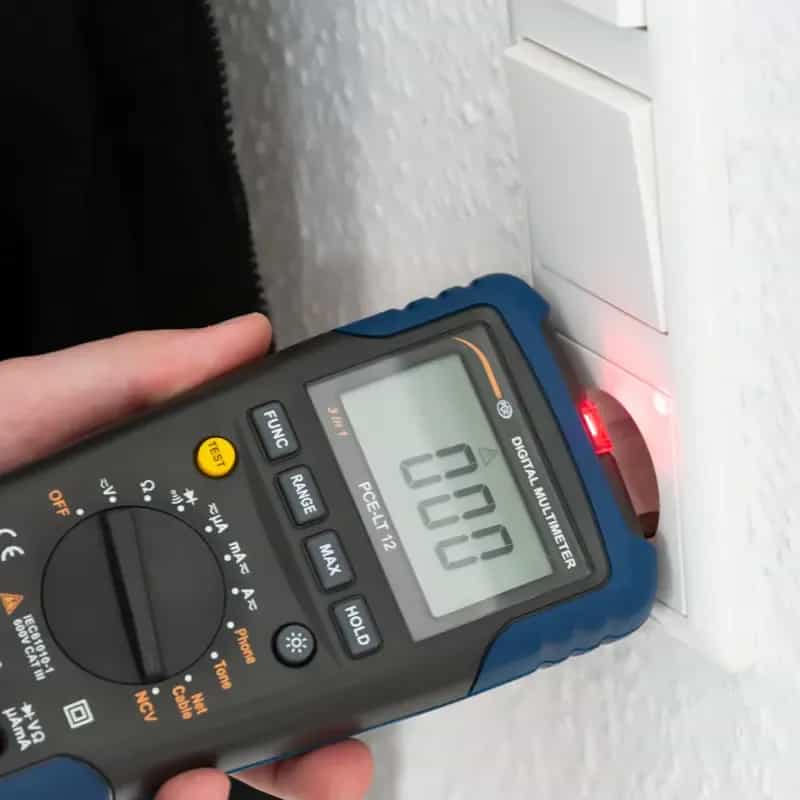

Wyświetlacz o zakresie wskazań 1999 jednostek pokazuje wynik czytelnie także pod kątem, a bezdotykowa funkcja wykrywania napięcia ostrzega przed dotknięciem żyły pod napięciem. Zakres dobiera się automatycznie albo ręcznie, sygnał akustyczny odzywa się przy rezystancji poniżej 70 Ω, a po 15 minutach bezczynności przyrząd wyłącza się sam. Wejścia chronią bezpieczniki, obudowa o wymiarach 195 x 92 x 55 mm i masie około 400 g znosi pracę mobilną, a zasilanie zapewniają dwie baterie blokowe 9 V.

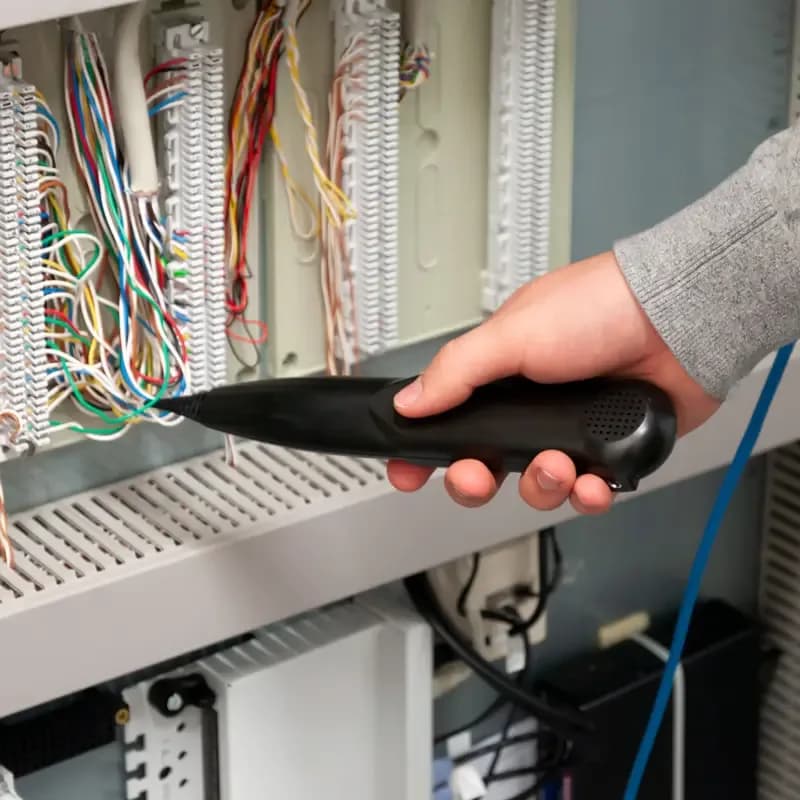

Analiza okablowania sieciowego to funkcja, przez którą ten zestaw trafia równie często do informatyka, co do elektryka: pozwala sprawdzić, czy gniazdo zostało zarobione zgodnie ze schematem i czy wszystkie pary są ciągłe. Wyszukiwanie kabla opiera się na parze nadajnik–odbiornik: przyrząd podaje sygnał do żyły, a odbiornik prowadzi po jego natężeniu, dzięki czemu trasę wyznacza się także za ścianą i w gęstej wiązce. Zakresy pomiarowe są typowe dla przyrządu warsztatowego — napięcie od 20 V z rozdzielczością 0,01 V aż do 1000 V, prąd od 2000 µA z krokiem 1 µA po 20 A, a rezystancja w sześciu przedziałach od 200 Ω do 20 MΩ.

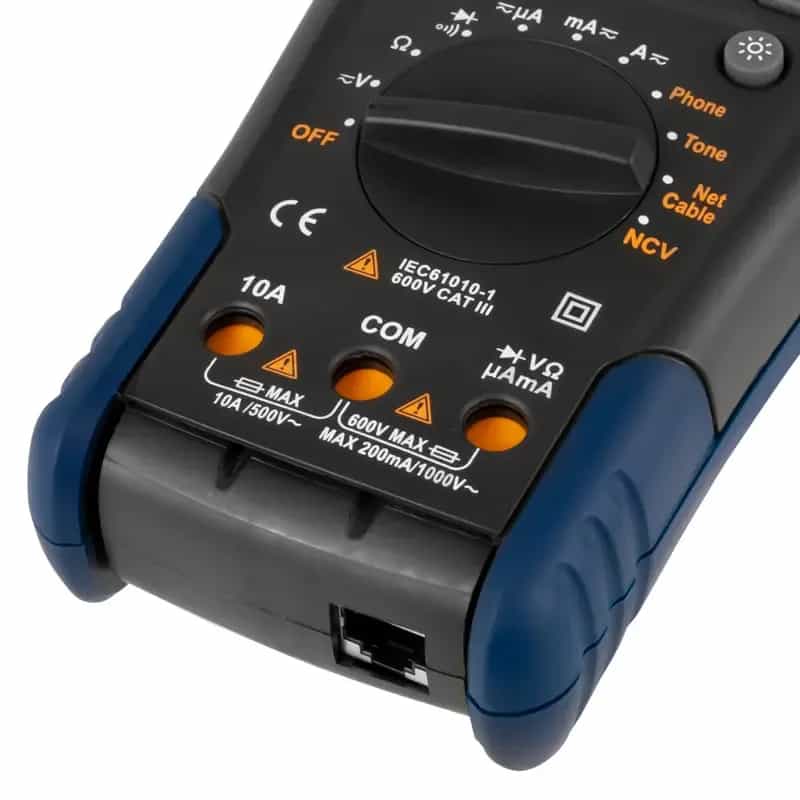

Dokładność pomiaru napięcia producent podaje na poziomie ±0,5 % powiększonego o pięć cyfr ostatniego miejsca w najniższym zakresie oraz ±0,8 % w najwyższych. Osobno pokazywane jest napięcie przewodzenia złącza z rozdzielczością 1 mV, co pozwala ocenić stan diody bez wylutowywania jej z układu. Wejścia chronią bezpieczniki, osobny wskaźnik informuje o rozładowaniu baterii, a warunki pracy obejmują 0 ... 40 °C. Zakres dobiera się samoczynnie albo ustawia ręcznie, gdy pomiar ma pozostać w jednym przedziale przez całą serię odczytów.
