Zestaw serwisowy PCE-BTM 2000TVT-KIT do napędów

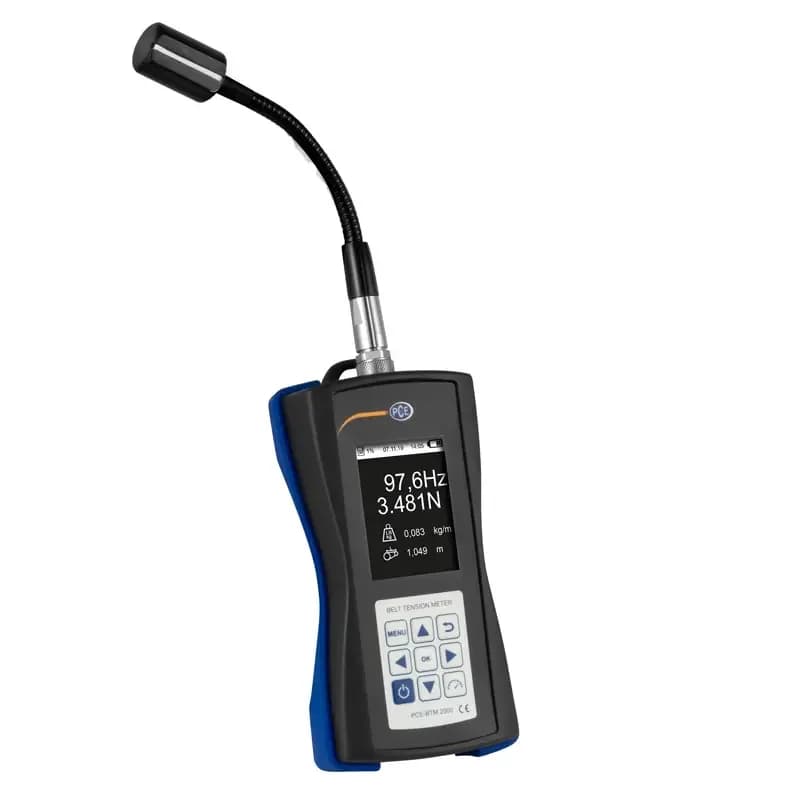

Utrzymanie ruchu rzadko kończy się na jednym parametrze: pasek trzeba naciągnąć, łożysko posłuchać, a wał policzyć. PCE-BTM 2000TVT-KIT zbiera te trzy zadania w jednej walizce. Miernik napięcia pasków wychwytuje częstotliwość drgań własnych paska w zakresie 10 ... 900 Hz — wystarczy trącić pasek i zbliżyć głowicę osadzoną na gęsiej szyi, a po wprowadzeniu długości oraz masy jednostkowej (do 9,999 kg/m) przyrząd przelicza wynik na siłę naciągu i odkłada go w pamięci 750 odczytów.

Czujnik drgań PCE-VT 3800 mierzy przyspieszenie do 399,9 m/s² i prędkość drgań z rozdzielczością 0,1 mm/s, po czym sam przypisuje wynik do strefy stanu maszyny opisanej w normie ISO 10816-3; podaje wartość skuteczną, szczytową i międzyszczytową, a przebieg pokazuje na wyświetlaczu 2,48 cala. Obrotomierz pracuje dwojako: bezdotykowo, celując wiązką lasera w naklejkę odblaskową, albo stykowo, z kółkiem pomiarowym i gumowymi końcówkami w kształcie stożka oraz lejka, dzięki czemu odczyta również prędkość liniową taśmy. Komplet uzupełniają baterie, kabel spiralny oraz pamięć USB z oprogramowaniem i instrukcjami.

Pomiar bezdotykowy obrotów wymaga jedynie znacznika odblaskowego i dystansu zwykle 5 ... 150 cm; w tym trybie skala sięga 99 999 obrotów na minutę, a kierunek wirowania nie ma znaczenia. Tryb stykowy obejmuje 0,5 ... 19 999 obrotów na minutę, natomiast koło powierzchniowe mierzy prędkość liniową 0,05 ... 1999,9 m/min, co przydaje się przy taśmach, nawojach i rolkach. Czujnik drgań rejestruje nie tylko przyspieszenie: podaje również przemieszczenie do 3,9 mm i pracuje w pasmach 10 Hz ... 1 kHz, 10 Hz ... 10 kHz oraz 10 Hz ...

200 Hz, dzięki czemu niewyważenie da się oddzielić od zjawisk o wyższej częstotliwości. Akumulator LiPo 3,7 V / 2500 mAh wystarcza na 15 ... 20 godzin pracy i ładuje się złączem micro USB, a zapisane serie wychodzą z oprogramowania do pliku CSV. Warunki pracy całego kompletu obejmują 0 ... +50 °C przy wilgotności poniżej 80 %, a przechowywanie -20 ... 65 °C. Sam czujnik przyspieszenia znosi -55 ... +150 °C, więc przykłada się go także do gorących korpusów maszyn. Wskazania zapisuje się ręcznie albo automatycznie, a foldery po 50 wartości porządkują serie z kolejnych obchodów.
