Wyświetlacz PCE-G1A z wyjściem analogowym 4-20 mA

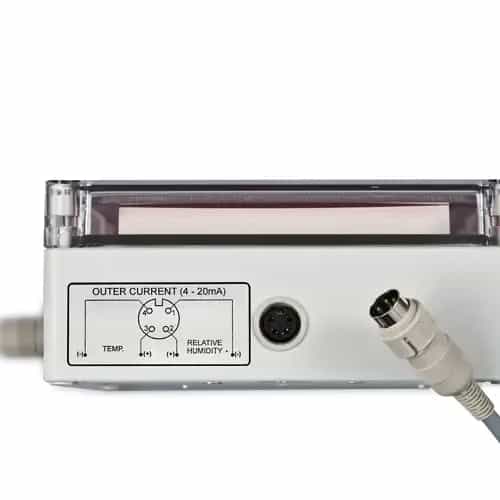

Od modelu podstawowego PCE-G1A odróżnia dwukanałowe wyjście analogowe 4-20 mA — sygnał trafia wprost do sterownika, rejestratora albo systemu nadzoru, więc wskazania widoczne w hali są jednocześnie zapisywane w systemie zakładowym. Skalowanie wyjścia obejmuje temperaturę 0 ... 100 °C i wilgotność 0 ... 100 %. Sam wyświetlacz prezentuje naprzemiennie wilgotność względną 10 ... 95 % i temperaturę 0 ... +60 °C na diodach o wysokości 100 mm, czytelnych z około 50 m. Pomiar prowadzi czujnik HC1000 z elementem Pt1000, z dokładnością ± 2 % RH i ± 1 °C oraz czasem odpowiedzi T90 około 4 s.

Klasa ochrony IP 54 pozwala pracować w zapylonych halach, a zasilanie 230 V zapewnia pracę ciągłą. Wyjście prądowe zmienia rolę urządzenia: przestaje być wyłącznie tablicą informacyjną, a staje się źródłem sygnału dla automatyki. Pętla jest pasywna, co w praktyce oznacza, że zasilanie zapewnia strona odbiorcza — karta wejść analogowych albo przetwornik w szafie. Warto sprawdzić to przed zamówieniem, bo wejście przystosowane wyłącznie do czujników aktywnych będzie wymagało dodatkowego zasilacza pętli. Oba kanały pracują niezależnie: jeden przenosi temperaturę, drugi wilgotność, każdy w skali od 4 do 20 mA.

Odczyt lokalny odbywa się na siedmiosegmentowych diodach o wysokości 100 mm, prezentujących obie wielkości naprzemiennie; producent podaje czytelność do 50 m, a pełny cykl przełączenia zamyka się w około pięciu sekundach. Czujnik w obudowie 50 x 70 x 20 mm łączy się z tablicą przewodem o długości 1 m i odpowiada na zmianę warunków w czasie T90 wynoszącym około 4 s. Tablica 175 x 175 x 75 mm waży 1,3 kg razem z czujnikiem i kablem, ma klasę ochrony IP 54 oraz zasilanie 230 V przy poborze około 20 mA. Czujniki opuszczają fabrykę skalibrowane, a świadectwo kalibracji ISO jest dostępne jako opcja przy zamówieniu.
