Wykrywacz nieszczelności PCE-LDC 8, 40 kHz

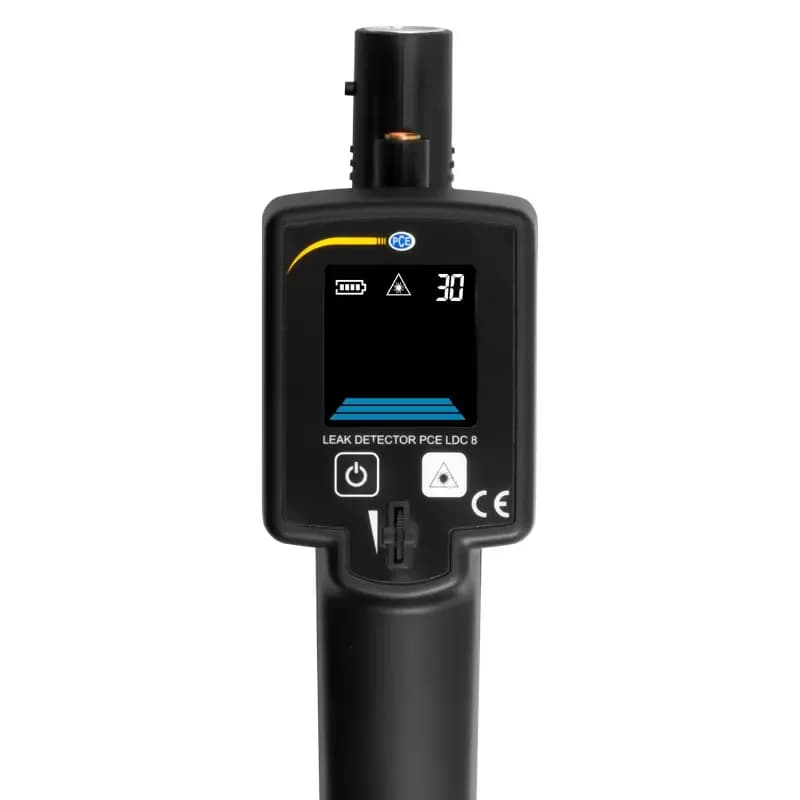

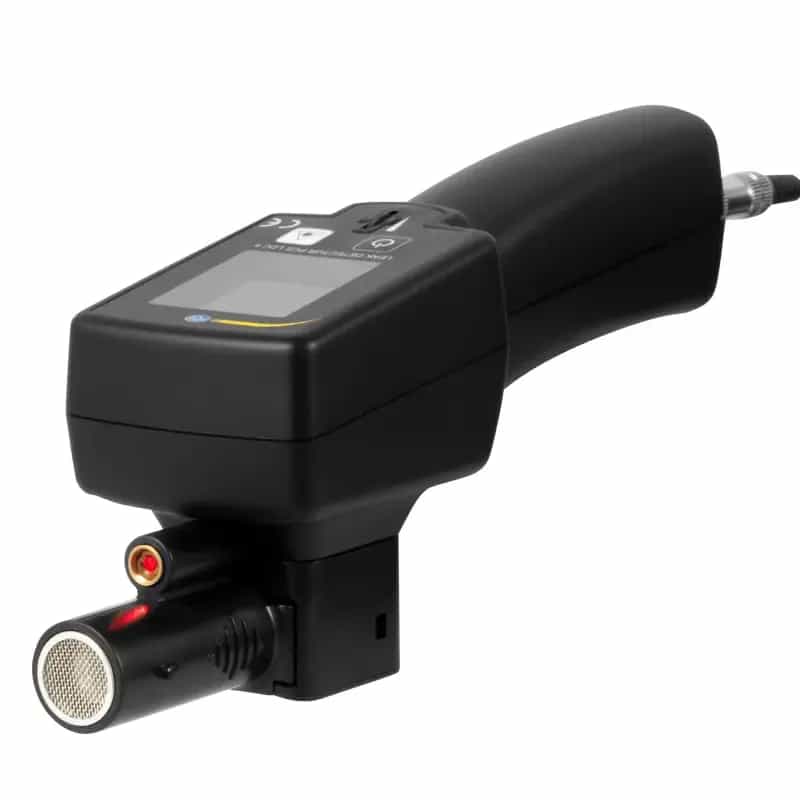

Przy ciśnieniu 5 barów nieszczelność o średnicy 0,1 mm słychać z 8 m, a przy 0,5 bara ten sam otwór wykrywa się z 2 m — PCE-LDC 8 zamienia ultradźwięk 40 kHz ± 2 kHz na dźwięk w słuchawkach i słupek na wyświetlaczu LCD. Przyrząd nadaje się do sprężonego powietrza, gazów niewybuchowych i czynników chłodniczych, więc jednym narzędziem obsłużysz instalację pneumatyczną i układ chłodniczy. Wskaźnik laserowy klasy 2 o mocy poniżej 1 mW i długości fali 650 nm zaznacza badany punkt. Moduł czujnika podłącza się wtykiem 3,5 mm; można go wydłużyć przedłużaczem albo uzbroić w końcówkę kierunkową, gdy trzeba wejść między rury.

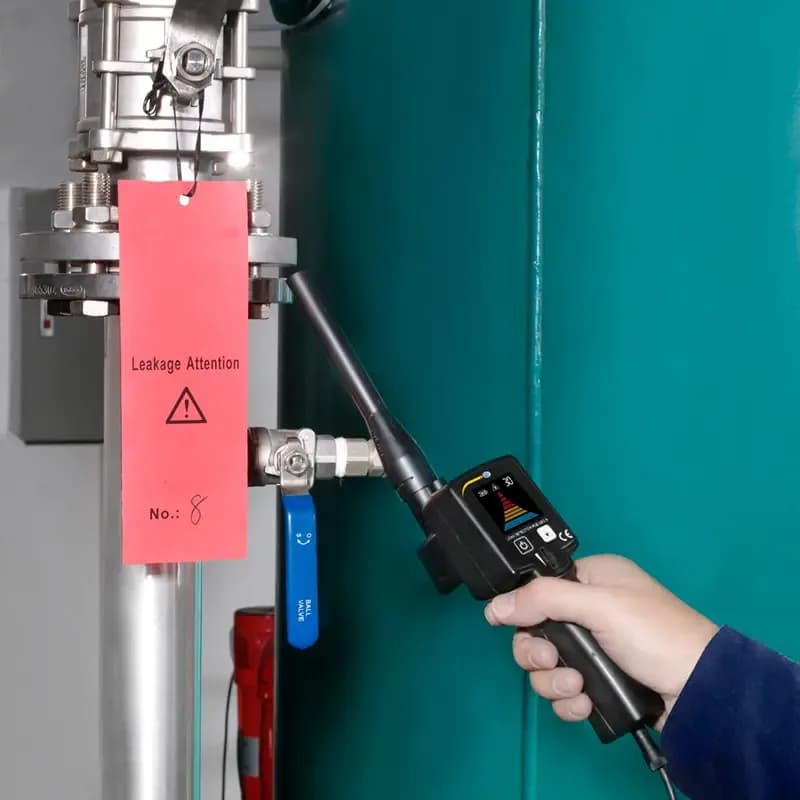

Akumulator niklowo-wodorkowy ładuje się około 1,5 h i wystarcza na około 6 godzin pracy bez włączonego wskaźnika laserowego. Przyrząd waży około 250 g, ma wymiary 191,5 x 87,5 x 53 mm i pracuje w zakresie 0 ... 40 °C. Zależność zasięgu od ciśnienia warto zapamiętać, bo od niej zależy plan obchodu. Przy 0,5 bara szczelina 0,2 mm zdradza się z 2 m, a otwór 0,5 mm — z 10 m. Przy 5 barach te same nieszczelności słychać odpowiednio z 14 m i 18 m, dzięki czemu rurociąg pod pełnym ciśnieniem daje się przejrzeć z poziomu posadzki, bez podnośnika i bez zatrzymywania produkcji. Filtr odcinający dźwięki spoza pasma roboczego sprawia, że warkot sprężarki i praca maszyn nie zagłuszają poszukiwań.

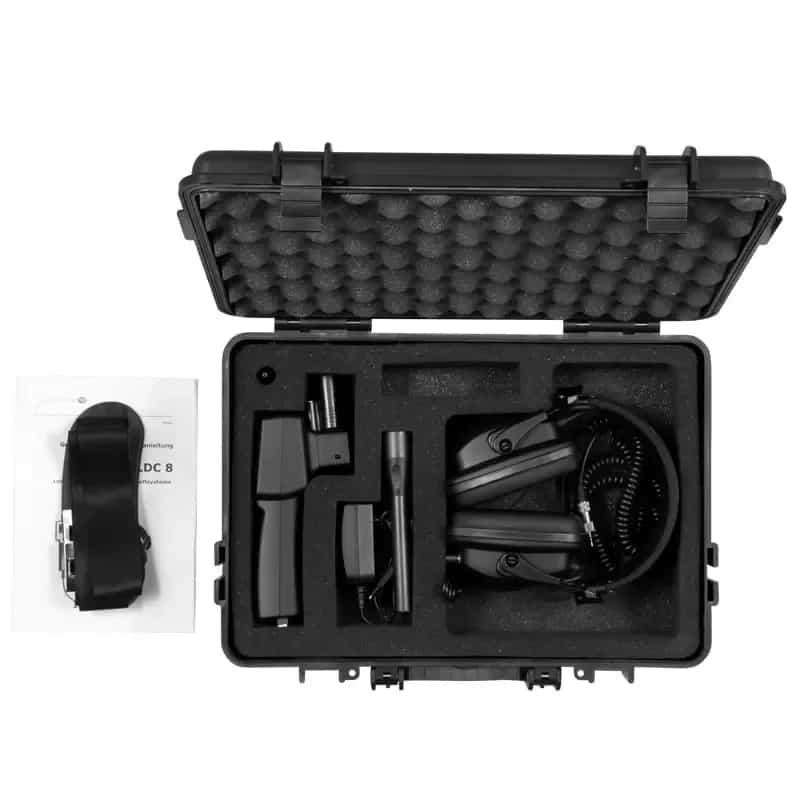

Typowe wycieki mieszczą się w przedziale 20 ... 80 kHz, a czujnik nasłuchuje jego środka. Słuchawki wygłuszające są tutaj częścią metody pomiaru, nie dodatkiem — bez nich w hali trudno wychwycić różnicę między tłem a właściwym sygnałem. Ładowanie trwa około 1,5 h i odbywa się w temperaturze 10 ... 40 °C. Włączony wskaźnik laserowy skraca czas pracy z około 6 do około 4 godzin, dlatego wygodnie jest używać go dopiero przy zaznaczaniu znalezionego punktu. Całość razem z modułem czujnika, przedłużaczem i końcówką kierunkową wraca do futerału z zestawu, a masa około 250 g pozwala trzymać przyrząd w jednej ręce przez cały obchód.
