Analogowy miernik mocy PCE-PA39, 96 x 96 mm

Moc czynną PCE-PA39 pokazuje wychyleniem wskazówki, a nie ciągiem cyfr — dyżurny widzi wtedy nie tylko wartość, ale i to, jak szybko rośnie obciążenie. Miernik występuje w wykonaniu dla sieci jednofazowej oraz trójfazowej, a wielkości wejściowe dobiera się przy zamówieniu: prąd z przekładnika o wtórniku 1 A albo 5 A i napięcie 100 V, 133 V, 230 V, 280 V, 400 V, 500 V lub 690 V. Skala o długości 95 mm i klasa dokładności 1,5 dają odczyt wystarczający do bieżącej kontroli obciążenia, a przeciążenie sięgające 100 % wybranego zakresu nie uszkadza ustroju. Częstotliwość mierzonego sygnału mieści się w 45 ...

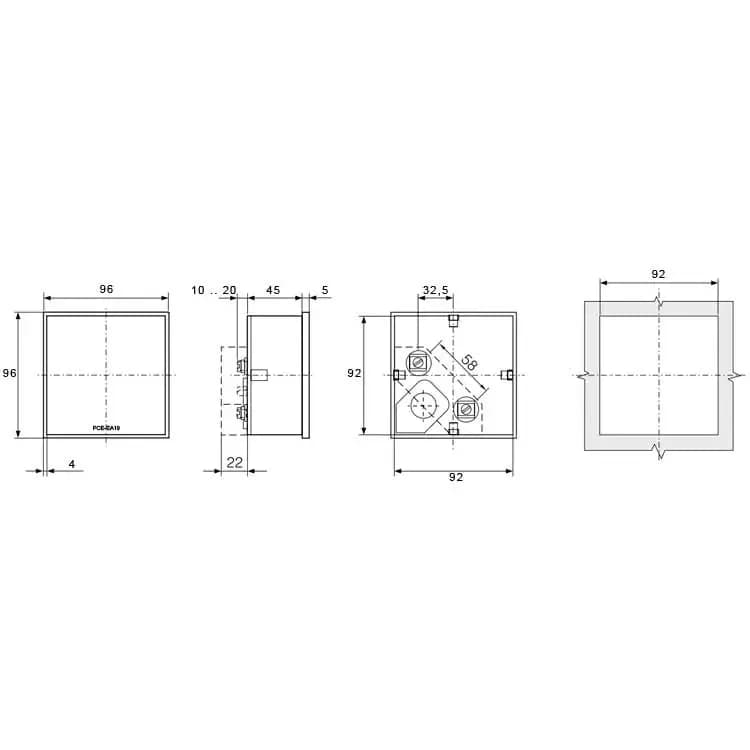

65 Hz. Obudowa 96 x 96 x 45 mm wchodzi w wycięcie 92 x 92 mm i mocuje się dwiema śrubami dołączonymi do zestawu, a przewody wprowadza się do zacisków śrubowych. Klasa ochrony IP 50, kategoria CAT III, stopień zanieczyszczenia 2 i napięcie robocze do 600 V opisują warunki pracy w rozdzielnicy, a masa 250 g pozwala zabudować kilka mierników obok siebie. Ustrój z ruchomą cewką pracuje bez zasilania pomocniczego i bez elektroniki, co w rozdzielnicy ma wymierną konsekwencję: wskazanie nie znika przy zaniku napięcia pomocniczego ani nie wymaga ponownej konfiguracji po wymianie zabezpieczenia.

Miernik pokazuje moc czynną albo pozorną, zależnie od wykonania, a pomiar prowadzi się przez przekładniki, dzięki czemu ten sam przyrząd obsługuje zarówno pojedynczą maszynę, jak i pole rozdzielnicy o dużym obciążeniu. Przewidziano również pomiar mocy oddawanej do sieci, co przydaje się przy instalacjach z własnym źródłem wytwórczym. Podziałka jest nadrukowana pod konkretną konfigurację przekładników, więc obsługa odczytuje wartość wprost, bez przeliczania w pamięci. Montaż sprowadza się do włożenia obudowy w wycięcie 92 x 92 mm i dokręcenia dwóch śrub dołączonych do zestawu, a przewody wprowadza się do zacisków śrubowych z tyłu. Częstotliwość sygnału powinna mieścić się w 45 ... 65 Hz, a przeciążenie sięgające 100 % wybranego zakresu nie uszkadza ustroju.
